ΜΑΞΙΛΑΡΑΚΙ ΣΤΗΡΙΓΜΑΤΟΣ ΠΛΑΤΗΣ ΑΝΑΒΑΤΗ

J047312025-08-06

ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

Πίνακας 1. Γενικές πληροφορίες

Κιτ	Προτεινόμενα εργαλεία	Επίπεδο δεξιοτήτων⁽¹⁾
51564-09A, 51631-09A, 52530-09A, 52572-09A, 52583-09A, 52900-09A, 52914-09A, 52300008, 52300732, 52300739	Γυαλιά ασφαλείας, εξαγωνικό κλειδί (3/16 in)

(1) Απαιτείται σύσφιξη στην τιμή ροπής ή άλλα μέτρια εργαλεία και τεχνικές

ΠΕΡΙΕΧΟΜΕΝΑ ΤΟΥ ΚΙΤ

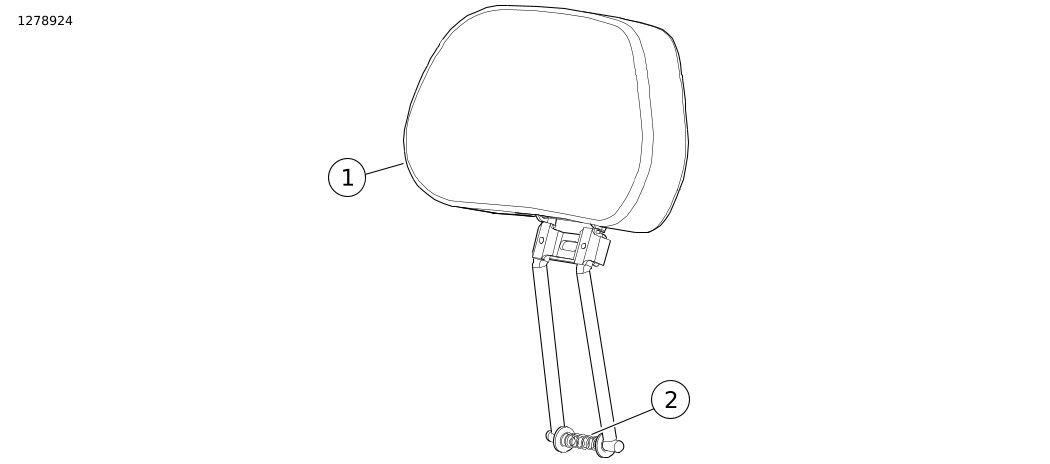

Εικόνα 1. Περιεχόμενα του κιτ: Κιτ μαξιλαριού στηρίγματος πλάτης αναβάτη

Πίνακας 2. Περιεχόμενα του κιτ: Κιτ μαξιλαριού στηρίγματος πλάτης αναβάτη

	Στοιχείο	Ποσότητα	Περιγραφή	Part No.	Σημειώσεις
	1	1	Συγκρότημα μαξιλαριού στηρίγματος πλάτης αναβάτη	Δεν πωλείται χωριστά
	2	1	Ελατήριο	10406

ΓΕΝΙΚΑ

Το φύλλο οδηγιών διατίθεται επίσης ηλεκτρονικά. Για να επαληθεύσετε ότι χρησιμοποιείτε την πιο πρόσφατη διαθέσιμη έκδοση, κάντε ένα από τα εξής:

Μεταβείτε στο h-d.com/isheets.
Σάρωση κωδικού QR στην επάνω αριστερή γωνία του φύλλου οδηγιών

ΣΗΜΕΙΩΣΗ

Αυτό το φύλλο οδηγιών μπορεί να έχει ένα Συμπληρωματικό Βίντεο για να βοηθήσει τον εγκαταστάτη να διευκρινίσει ένα συγκεκριμένο μέρος του συγκροτήματος. Ένα συνδεδεμένο βίντεο θα βρίσκεται στο τέλος αυτού του φύλλου οδηγιών.

ΣΗΜΕΙΩΣΗ

Βεβαιωθείτε ότι όλα τα περιεχόμενα υπάρχουν στο κιτ πριν από την εγκατάσταση ή την αφαίρεση στοιχείων από το όχημα.

Μοντέλα

Για πληροφορίες σχετικά με την τοποθέτηση, ανατρέξτε στον Εξαρτήματα και αξεσουάρ (P&A) Κατάλογο Λιανικής Πώλησης ή στην ενότητα Εξαρτήματα και Αξεσουάρ του www.harley-davidson.com .

Επικοινωνήστε με το Κέντρο υποστήριξης πελατών Harley-Davidson στο 1-800-258-2464 (μόνο ΗΠΑ) ή 1-414-343-4056.

Απαιτήσεις τοποθέτησης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η ασφάλεια του αναβάτη και του συνεπιβάτη εξαρτάται από τη σωστή τοποθέτηση αυτού του κιτ. Εάν δεν είστε σε θέση να εκτελέσετε τη διαδικασία ή εάν δεν διαθέτετε τα σωστά εργαλεία, ζητήστε από έναν εμπορικό αντιπρόσωπο Harley-Davidson να διεξαγάγει την τοποθέτηση. Η ακατάλληλη τοποθέτηση αυτού του κιτ θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. (00308b)

ΣΗΜΕΙΩΣΗ

Το παρόν φύλλο οδηγιών παραπέμπει σε πληροφορίες του εγχειριδίου σέρβις. Για αυτήν την εγκατάσταση απαιτείται εγχειρίδιο σέρβις για τη μοτοσικλέτα αυτού του έτους και μοντέλου, το οποίο είναι διαθέσιμο:

σε έναν εμπορικό αντιπρόσωπο Harley-Davidson.
στην Πύλη πληροφοριών σέρβις H-D, ένα σύστημα πρόσβασης με συνδρομή που διατίθεται για τα περισσότερα μοντέλα του έτους 2001 και μεταγενέστερα. Για περισσότερες πληροφορίες, ανατρέξτε στο θέμα Συχνές ερωτήσεις σχετικά με τις συνδρομές .

Απαιτείται ξεχωριστή αγορά κιτ τοποθέτησης μαξιλαριού στηρίγματος πλάτης αναβάτη (Αρ. εξαρτήματος 52589-09B).

ΠΡΟΕΤΟΙΜΑΣΙΑ

Εγκαταστήστε το κιτ τοποθέτησης μαξιλαριού στηρίγματος πλάτης αναβάτη. Ανατρέξτε στο Απαιτήσεις τοποθέτησης.

ΤΟΠΟΘΕΤΗΣΗ

1.	Στο μαξιλαράκι στηρίγματος πλάτης του αναβάτη, συμπιέστε τις ράβδους και το ελατήριο.
2.	Τοποθετήστε τις ράβδους στο βραχίονα στήριξης του μαξιλαριού πλάτης του αναβάτη. a. Επιλέξτε μία από τις τρεις οπές στο βραχίονα στήριξης που ορίζει το ύψος του μαξιλαριού πλάτης.

ΡΥΘΜΙΣΗ

Ρυθμίστε τη θέση εμπρός ή πίσω του μαξιλαριού πλάτης του καθίσματος.

a. Χρησιμοποιήστε εξαγωνικό κλειδί 3/16 ιντσών για να ρυθμίσετε τη βίδα ρύθμισης που είναι προσβάσιμη μέσω ανοίγματος με κρίκους στο πίσω μέρος του μαξιλαριού.

b. ΜΗΝ αφαιρέσετε τη βίδα ρύθμισης επειδή είναι δύσκολο να εγκατασταθεί.
