SÕITJA SELJATOE PADI
J047312025-08-06
ÜLDTEAVE
Tabel 1. Üldine teave
Komplektid | Soovitatud tööriistad | Oskustase(1) |
|---|---|---|
51564-09A, 51631-09A, 52530-09A, 52572-09A, 52583-09A, 52900-09A, 52914-09A, 52300008, 52300732, 52300739 | Kaitseprillid, kuuskantvõti (3/16 tolli) |   |
(1) Tuleb pingutada ette nähtud pingutusmomendiga või kasutada muid mõõduka momendiga tööriistu või töövõtteid
KOMPLEKTI SISU

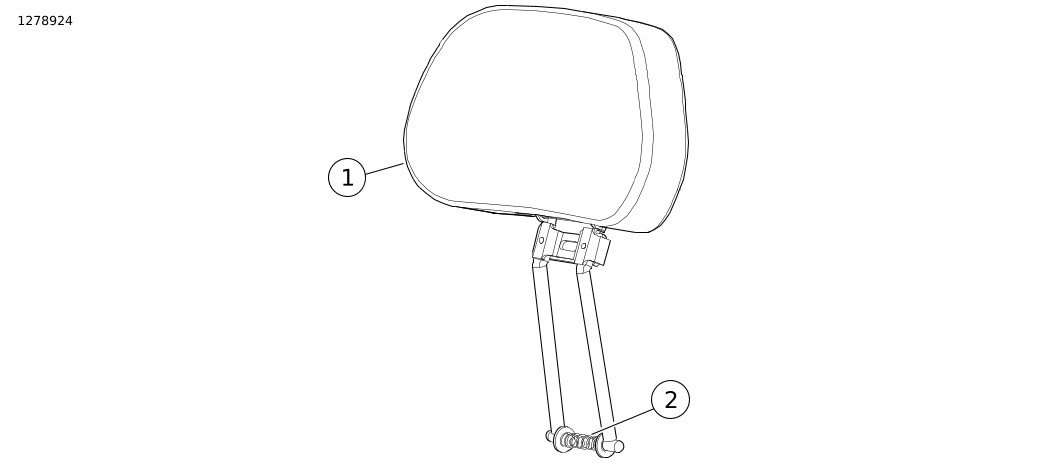

Joonis 1. Komplekti sisu. Ratsaniku seljatoe padjakomplekt
Tabel 2. Komplekti sisu. Ratsaniku seljatoe padjakomplekt
 | Üksus | Kogus | Kirjeldus | Toote nr | Märkused |
|---|---|---|---|---|---|
 | 1 | 1 | Ratsaniku seljatoe kokkupanek | Ei müüda eraldi | |
| 2 | 1 | Vedru | 10406 |
ÜLDOSA
Juhend on saadaval ka elektrooniliselt. Veendumaks, et kasutate uusimat saadaolevat versiooni, tehke ühte järgmistest.
- Jätkake punktist h-d.com/isheets.
- Skannige QR-kood juhiste lehe vasakus ülanurgas
MÄRKUS.
Sellel juhendil võib olla täiendav video, mis aitab paigaldajal kookkupanemise teatud osa selgitada. Seotud video asub selle juhendi lõpus.
MÄRKUS.
Veenduge enne paigaldamist või sõidukilt osade eemaldamist, et komplekt on terviklik ja kõik osad on olemas.
Mudelid
Mudeli sobivuse teavet vaadake Varuosad ja tarvikud (P&A) jaemüügikataloogist või www.harley-davidson.com varuosade ja tarvikute jaotisest.
Võtke ühendust Harley-Davidsoni klienditeeninduskeskusega +1-800-258-2464 (ainult USA) või +1-414-343-4056.
Paigaldusnõuded
HOIATUS!Juhi ja kaassõitja turvalisus oleneb sellest, kas komplekt on õigesti paigaldatud. Kui protseduur pole teile jõukohane või teil puuduvad õiged tööriistad, laske paigaldada Harley-Davidson®-i edasimüüjal. Selle komplekti vale paigaldamine võib põhjustada surma või raskeid vigastusi. (00308b)
MÄRKUS.
See juhiste leht viitab hooldusjuhendi teabele. Paigaldamiseks vajate konkreetse mootorratta aastale/mudelile vastavat hooldusjuhendit ning see on saadaval:
- Harley-Davidsoni edasimüüja juures.
- H-D hooldusteabe portaalis, tellimispõhine juurdepääs on saadaval enamiku 2001. ja uuemate mudelite jaoks. Lisateabe saamiseks vt korduma kippuvad küsimused tellimuste kohta .
- Eraldi on vaja osta sõitja seljatoe kinnituskomplekt (osa nr 52589-09B).
ETTEVALMISTAMINE
| 1. | Paigaldage sõitja seljatoe kinnituskomplekt. Vaadake Paigaldusnõuded. |
PAIGALDAMINE
| 1. | Sõitja seljatoel suruge seljatoe vardad ja vedru kokku. | |
| 2. | Sisestage vardad ratturi seljatoe kinnitusklambrisse.. a. Valige üks kolmest kinnitusklambril olevast august, mis määrab seljatoe padja kõrguse. |
REGULEERIMINE
| 1. | Reguleerige seljatoe padja esi- või tagaosa asendit. a. Kasutage 3/16-tollist kuuskantvõtit, et reguleerida kinnituskruvi, millele pääseb ligi padja tagaküljel oleva aasa ava kaudu. b. MITTE eemaldage kinnituskruvi, kuna seda on raske paigaldada. |
