VAIRUOTOJO ATLOŠO PAGALVĖLĖ
J047312025-08-06
BENDROJI INFORMACIJA
Lent 1. Bendroji informacija
Rinkiniai | Rekomenduojami įrankiai | Įgūdžių lygis(1) |
|---|---|---|
51564-09A, 51631-09A, 52530-09A, 52572-09A, 52583-09A, 52900-09A, 52914-09A, 52300008, 52300732, 52300739 | Apsauginiai akiniai, šešiakampis veržliaraktis (3/16 colio) |   |
(1) Reikia mokėti priveržti iki atitinkamo priveržimo momento, naudotis tam tikrais vidutinio sudėtingumo įrankiais bei metodais
RINKINIO TURINYS

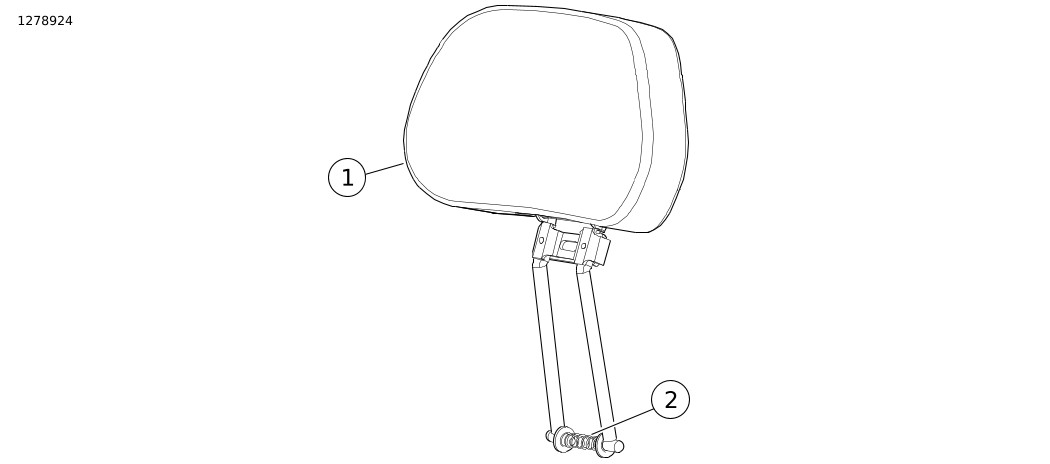

Pav 1. Rinkinio turinys Vairuotojo atlošo pagalvėlės komplektas
Lent 2. Rinkinio turinys Vairuotojo atlošo pagalvėlės komplektas
 | Elementas | Kiekis | Aprašas | Dalies Nr. | Pastabos |
|---|---|---|---|---|---|
 | 1 | 1 | Vairuotojo atlošo sąranka | Atskirai neparduodama | |
| 2 | 1 | Spyruoklė | 10406 |
BENDROJI INFORMACIJA
Instrukcijų lapas taip pat pateikiamas elektroniniu būdu. Norėdami patikrinti, ar naudojate naujausią galimą versiją, atlikite vieną iš šių veiksmų:
- Eikite į h-d.com/isheets
- Nuskaitykite QR kodą viršutiniame kairiajame instrukcijų lapo kampe
PASTABA
Šiame instrukcijų lape gali būti papildomas vaizdo įrašas, padedantis montuotojui suprasti tam tikrą rinkinio dalį. Susietas vaizdo įrašas būtų šio instrukcijų lapo pabaigoje.
PASTABA
Prieš pradėdami montuoti arba nuimdami detales nuo transporto priemonės, patikrinkite ar komplekte yra visos nurodytos dalys.
Modeliai
Informaciją apie tai, kuriems modeliams tai tinka, žr. Dalys ir priedai (P&A) mažmeninės prekybos kataloge arba dalių ir priedų katalogo skyriuje www.harley-davidson.com .
Su „Harley-Davidson“ klientų aptarnavimo centru galite susisiekti telefonu 1-800-258-2464 (tik JAV) arba 1-414-343-4056.
Montavimo reikmenys
ĮSPĖJIMASVairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00308b)
PASTABA
Šiame instrukcijų lape yra pateikta nuorodų į informaciją iš techninės priežiūros vadovo. Šiems montavimo darbams atlikti reikalingas atitinkamų metų ir modelio motociklo techninės priežiūros vadovas, kurį galite gauti iš:
- „Harley-Davidson“ prekybos atstovo.
- H-D techninės priežiūros informacijos portalo, kuriame, įsigijus prenumeratą, teikiama informacija apie daugumą 2001 m. ir naujesnių modelių. Jei pageidaujate daugiau informacijos, žr. dažnai užduodamus klausimus apie prenumeratas .
- Montavimo darbams reikalingas atskirai įsigyjamas vairuotojo atlošo tvirtinimo komplektas (Dalies Nr. 52589-09B).
PARUOŠIMAS
| 1. | Sumontuokite vairuotojo atlošo tvirtinimo komplektą. Žr. Montavimo reikmenys. |
MONTAVIMAS
| 1. | Ant vairuotojo atlošo suspauskite atlošo strypus ir spyruoklę. | |
| 2. | Įkiškite strypus į vairuotojo atlošo tvirtinimo laikiklį. a. Pasirinkite vieną iš trijų skylių tvirtinimo laikiklyje, kurios nustato atlošo pagalvėlės aukštį. |
REGULIAVIMAS
| 1. | Sureguliuokite atlošo pagalvėlės priekinę arba galinę padėtį. a. Naudokite 3/16 colio šešiakampį veržliaraktį, kad sureguliuotumėte nustatymo varžtą, pasiekiamą per kilpos angą pagalvėlės gale. b. NEIŠTRAUKITE nustatymo varžto, bus sunku jį sumontuoti atgal. |
