BLAZINA ZA NASLON VOZNIKA
J047312025-08-06
SPLOŠNE INFORMACIJE
Preglednica 1. Splošne informacije
Kompleti
Priporočeno orodje
Nivo znanja(1)
51564-09A, 51631-09A, 52530-09A, 52572-09A, 52583-09A, 52900-09A, 52914-09A, 52300008, 52300732, 52300739
Zaščitna očala, šesterokotni ključ (3/16 in)
(1) Nujno je privijanje do maksimalnega navora ter druga srednje zahtevna orodja in tehnike
VSEBINA KOMPLETA

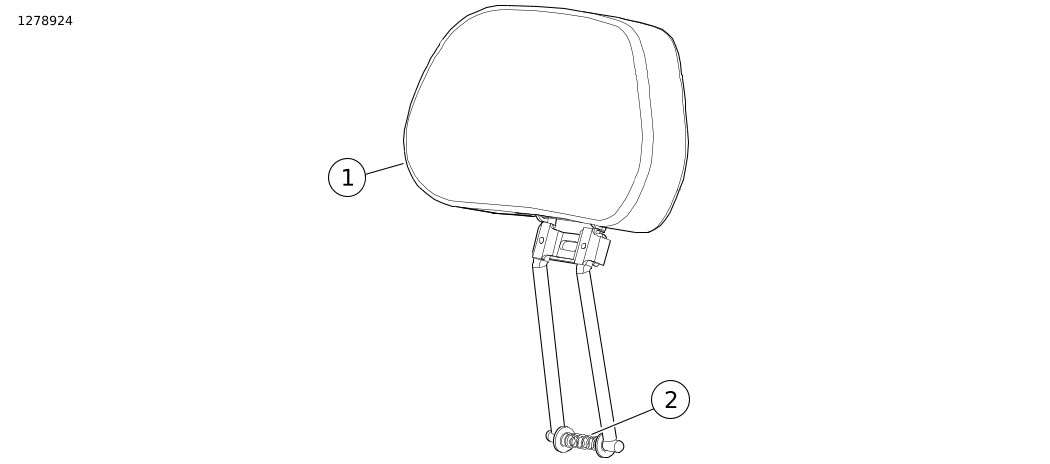

Slika 1. Vsebina kompleta: Komplet blazine za naslon voznika
Preglednica 2. Vsebina kompleta: Komplet blazine za naslon voznika
Del
Količina
Opis
Št. dela
Opombe
1
1
Sklop naslona voznika
Ni naprodaj ločeno
2
1
Vzmet
10406
SPLOŠNO
Navodila so na voljo tudi v elektronski obliki. Če želite preveriti, ali uporabljate najnovejšo različico, ki je na voljo, storite nekaj od tega:
  • Obiščite h-d.com/isheets.
  • Optično preberite QR kodo v zgornjem levem kotu navodil
OPOMBA
Ta navodila lahko vsebujejo dodatni video, ki bo inštalaterju pomagal pri razjasnitvi določenega dela sklopa. Povezani videoposnetek bi bil na koncu tega navodila.
OPOMBA
Pred nameščenjem ali odstranjevanjem delov iz vozila preverite, ali komplet vsebuje vse elemente.
Modeli
Za informacije o prileganju modelu glejte maloprodajni katalog Deli in dodatna oprema (P&A) ali razdelek Deli in dodatki na www.harley-davidson.com .
Obrnite se na Center za podporo strankam Harley-Davidson na številki 1-800-258-2464 (samo ZDA) ali 1-414-343-4056.
Zahteve za vgradnjo
OPOZORILO
Varnost voznika in sopotnika je odvisna od pravilne namestitve tega sklopa. Če sami ne zmorete opraviti postopka ali nimate ustreznega orodja, naj montažo opravi serviser Harley-Davidson. Napačna montaža tega sklopa lahko povzroči hude poškodbe ali smrt. (00308b)
OPOMBA
Ta list z navodili se nanaša na informacije iz servisnega priročnika. Za to namestitev je potreben servisni priročnik za ustrezen letnik in model motocikla, ki je na voljo pri:
  • trgovcu z vozili Harley-Davidson.
  • Servisni informacijski portal H-D, dostop na podlagi naročnine na voljo za večino modelov letnik 2001 in novejše. Za več informacij glejte Pogosto postavljena vprašanja o naročninah .
  • Potreben je ločen nakup kompleta za montažo naslona voznika (št. dela 52589-09B).
PRIPRAVITE
1. Namestite komplet za montažo naslona voznika. Glejte Zahteve za vgradnjo.
MONTAŽA
1. Na naslonu voznika stisnite palice naslona in vzmet.
2. Vstavite palice v pritrdilni nosilec naslona.
a. Izberite eno od treh lukenj v pritrdilnem nosilcu, da nastavite višino blazine naslona.
NASTAVLJANJE
1. Prilagodite sprednji ali zadnji položaj blazine naslona.
a. S 3/16-palčnim šesterokotnim ključem nastavite nastavljivi vijak, ki je dostopen skozi odprtino na zadnji strani blazine.
b. NE odstranjujte nastavitvenega vijaka, ker ga je težko namestiti.
