BANTALAN SANDARAN PUNGGUNG PENGENDARA

J047312025-08-06

INFORMASI UMUM

Tabel 1. Informasi Umum

Kit	Alat-alat yang Disarankan	Level Keahlian⁽¹⁾
51564-09A, 51631-09A, 52530-09A, 52572-09A, 52583-09A, 52900-09A, 52914-09A, 52300008, 52300732, 52300739	Kacamata pelindung, Kunci L heks (3/16 inci)

(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai

ISI KIT

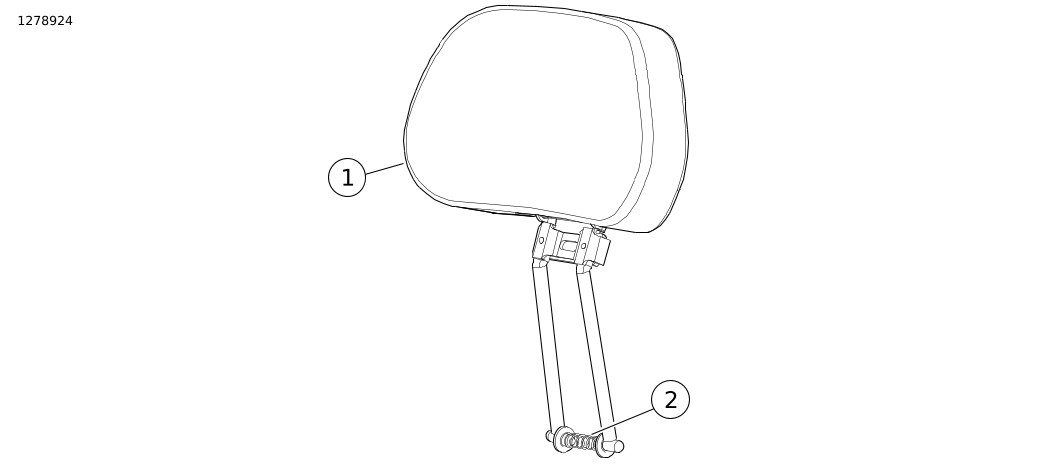

Gambar 1. Isi Kit: Kit Bantalan Sandaran Punggung Pengendara

Tabel 2. Isi Kit: Kit Bantalan Sandaran Punggung Pengendara

	Item	Jumlah	Deskripsi	No. Komponen	Catatan
	1	1	Perakitan sandaran pengendara	Tidak dijual terpisah
	2	1	Pegas	10406

UMUM

Lembar instruksi juga tersedia secara elektronik. Untuk memverifikasi bahwa Anda menggunakan versi terkini yang tersedia, lakukan salah satu hal berikut:

Buka h-d.com/isheets.
Pindai kode QR di sudut kiri atas lembar instruksi

CATATAN

Lembar instruksi ini mungkin berisi Video Tambahan untuk membantu pemasang dengan penjelasan bagian tertentu dari rakitan. Tautan ke video akan ditempatkan di akhir lembar instruksi ini.

CATATAN

Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.

Model

Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .

Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.

Persyaratan Pemasangan

PERINGATAN

Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)

CATATAN

Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:

Dealer Harley-Davidson.
Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.

Pembelian terpisah dari Kit Sandaran Pengendara (Nomor Komponen 52589-09B) diperlukan.

PERSIAPAN

Pasang kit sandaran pengendara. Lihat Persyaratan Pemasangan.

PASANG

1.	Pada sandaran punggung pengendara, tekan batang sandaran punggung dan pegas.
2.	Masukkan penyangga ke braket pemasangan sandaran pengendara. a. Pilih salah satu dari tiga lubang pada braket pemasangan yang mengatur ketinggian bantalan sandaran.

PENYETELAN

Sesuaikan posisi depan atau belakang bantalan sandaran.

a. Gunakan kunci L heks ukuran 3/16 inci untuk menyesuaikan sekrup set yang dapat diakses melalui lubang kecil di bagian belakang bantalan.

b. JANGAN lepaskan sekrup karena sulit dipasang.
