כרית משענת הגב של הרוכב
J047312025-08-06
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
51564-09A, 51631-09A, 52530-09A, 52572-09A, 52583-09A, 52900-09A, 52914-09A, 52300008, 52300732, 52300739 | משקפי בטיחות, מפתח אלן (3/16 אינץ‘) |   |
(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים
תכולת הערכה

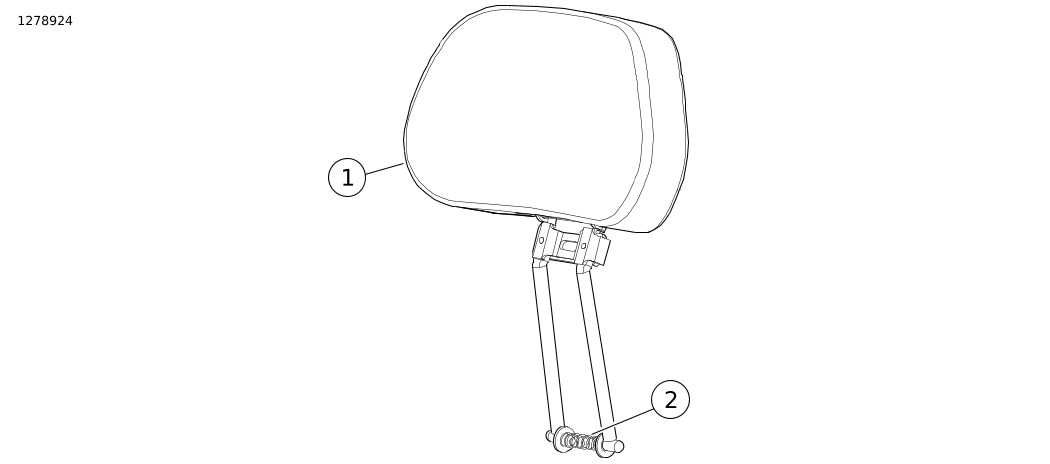

איור 1. תכולת הערכה: כרית משענת הגב של הרוכב
טבלה 2. תכולת הערכה: כרית משענת הגב של הרוכב
 | פריט | כמות | תיאור | מספר חלק | הערות |
|---|---|---|---|---|---|
 | 1 | 1 | מכלול משענת גב לרוכב | לא נמכר בנפרד | |
| 2 | 1 | קפיץ | 10406 |
כללי
דף הוראות זמין גם באופן אלקטרוני. כדי לוודא שאתה משתמש בגירסה העדכנית ביותר הזמינה, בצע אחת מהפעולות הבאות:
- עבור אל h-d.com/isheets
- סרוק קוד QR בפינה השמאלית העליונה של גיליון ההוראות
הערה
ייתכן שסרטון עזר כלול בגיליון הוראות זה על מנת לסייע למתקין ולהראות בבירור חלק מסוים בהרכבה. ניתן לאתר קישור לסרטון בסופו של גיליון הוראות זה.
הערה
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
- סוכנות של Harley-Davidson.
- פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים .
- נדרשת רכישה נפרדת של ערכת הרכבה למשענת גב לרוכב (מק"ט 52589-09B).
הכנה
| 1. | התקן ערכת הרכבה למשענת גב הרוכב. עיין בסעיף דרישות התקנה. |
התקנה
| 1. | במשענת הגב של הרוכב, כווץ את מוטות משענת הגב ואת הקפיץ. | |
| 2. | הכנס מוטות לתוך תושבת ההרכבה של משענת הגב של הרוכב. a. בחר אחד משלושת החורים בתושבת ההרכבה הקובעת את גובה רפידת משענת הגב. |
כוונון
| 1. | כוונן את המיקום הקדמי או האחורי של כרית משענת הגב. a. השתמש במפתח אלן 3/16 אינץ' כדי לכוונן את בורג הקיבוע שניתן לגשת אליו דרך הפתח בצד האחורי של הכרית. b. אין להסיר את בורג הסט מכיוון שקשה להתקין אותו. |
