JASTUČIĆ ZA NASLON ZA LEĐA VOZAČA
J047312025-08-06
OPĆE INFORMACIJE
Tablica 1. Opće informacije
Kompleti | Preporučeni alati | Razina vještine(1) |
|---|---|---|
51564-09A, 51631-09A, 52530-09A, 52572-09A, 52583-09A, 52900-09A, 52914-09A, 52300008, 52300732, 52300739 | Zaštitne naočale, imbus ključ (3/16 inča) |   |
(1) Potrebno je pritezanje do tražene vrijednosti momenta ili ostali alati i tehnike srednje razine zahtjevnosti
SADRŽAJ KOMPLETA

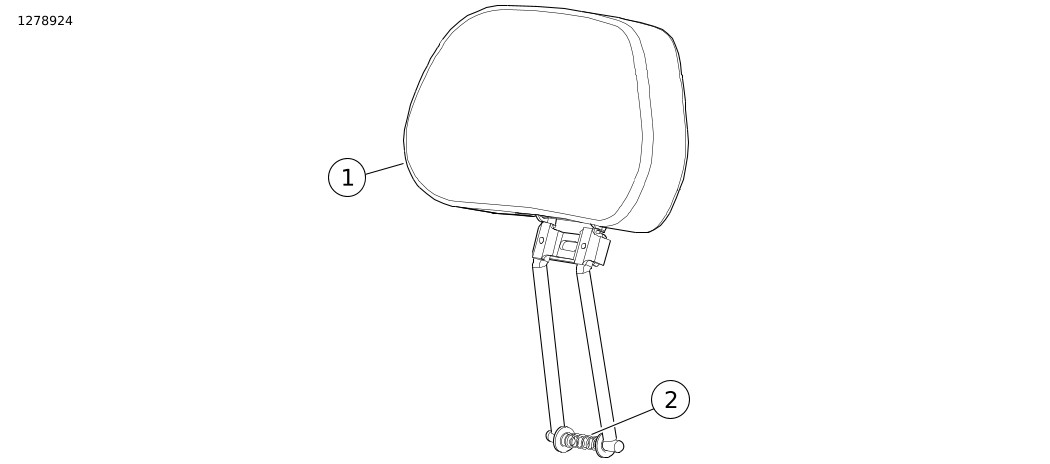

Slika 1. Sadržaj kompleta: Komplet jastučića za naslon za leđa vozača
Tablica 2. Sadržaj kompleta: Komplet jastučića za naslon za leđa vozača
 | Stavka | Kol. | Opis | Br. dijela | Napomene |
|---|---|---|---|---|---|
 | 1 | 1 | Sklop naslona za leđa vozača | Ne prodaje se zasebno | |
| 2 | 1 | Opruga | 10406 |
OPĆENITO
List s uputama dostupan je i u elektroničkom obliku. Da biste provjerili koristite li najnoviju dostupnu verziju, učinite jedno od sljedećeg:
- Idite na h-d.com/isheets
- Skenirajte QR kod u gornjem lijevom kutu lista s uputama
NAPOMENA
Ovaj list s uputama može sadržavati Dodatni video koji pomaže instalateru shvatiti određeni dio sklopa. Povezani videozapis nalazit će se na kraju ovog lista s uputama.
NAPOMENA
Prije ugradnje ili uklanjanja predmeta s vozila provjerite je li sadržaj kompleta potpun.
Modeli
Informacije o ugrađivanju dijelova za pojedini model potražite u Dijelovi i pribor (Dijelovi i pribor) Maloprodajnom katalogu ili odjeljku Parts and Accessories (Dijelovi i pribor) na stranici www.harley-davidson.com .
Obratite se centru za podršku korisnicima tvrtke Harley-Davidson na broj telefona 1-800-258-2464 (samo u SAD-u) ili 1-414-343-4056.
Zahtjevi za postavljanje
UPOZORENJESigurnost vozača i putnika ovisi o ispravnom postavljanju ovog pribora. Ako vam je postupak prezahtjevan ili nemate pravi alat, obratite se dobavljaču za Harley-Davidson®. Neispravno postavljanje ovog pribora može rezultirati smrću ili ozbiljnim ozljedama. (00308b)
NAPOMENA
Ovaj list s uputama odnosi se na informacije iz servisnog priručnika. Za postavljanje je potreban servisni priručnik za godinu i model motocikla, koji je dostupan:
- Kod dobavljača za Harley-Davidson.
- Na H-D Portalu servisnih informacija, na koji se može pretplatiti i dostupan je za većinu modela iz 2001. i novijih. Za više informacija pogledajte Često postavljana pitanja o pretplatama.
- Potrebna je zasebna kupnja kompleta za montažu naslona za leđa vozača (broj dijela 52589-09B).
PRIPREMA
| 1. | Ugradite komplet za montažu naslona za leđa vozača. Pogledajte Zahtjevi za postavljanje. |
POSTAVLJANJE
| 1. | Na naslonu za leđa vozača stisnite šipke naslona i oprugu. | |
| 2. | Umetnite šipke u nosač za pričvršćivanje naslona za leđa vozača. a. Odaberite jednu od tri rupe u nosaču za pričvršćivanje kojom se podešava visina jastučića za naslon za leđa. |
PRILAGODBA
| 1. | Podesite jastučić za naslon za leđa prema naprijed ili natrag. a. Upotrijebite imbus ključ od 3/16 inča kako biste podesili vijak za podešavanje koji je dostupan kroz otvor na stražnjoj strani jastučića. b. NEMOJTE uklanjati vijak za podešavanje jer ga je teško ugraditi. |
