BRAUCĒJA ATZVELTNES PALIKTNIS
J047312025-08-06
VISPĀRĪGA INFORMĀCIJA
Tabula 1. Vispārīga informācija
Komplekti | Ieteicamie instrumenti | Prasmju līmenis(1) |
|---|---|---|
51564-09A, 51631-09A, 52530-09A, 52572-09A, 52583-09A, 52900-09A, 52914-09A, 52300008, 52300732, 52300739 | Aizsargbrilles, sešstūra atslēga (3/16 collas) |   |
(1) Griezes momenta spriegošana vai citas nepieciešamās vidēji sarežģītas tehnikas un rīki
KOMPLEKTA SATURS

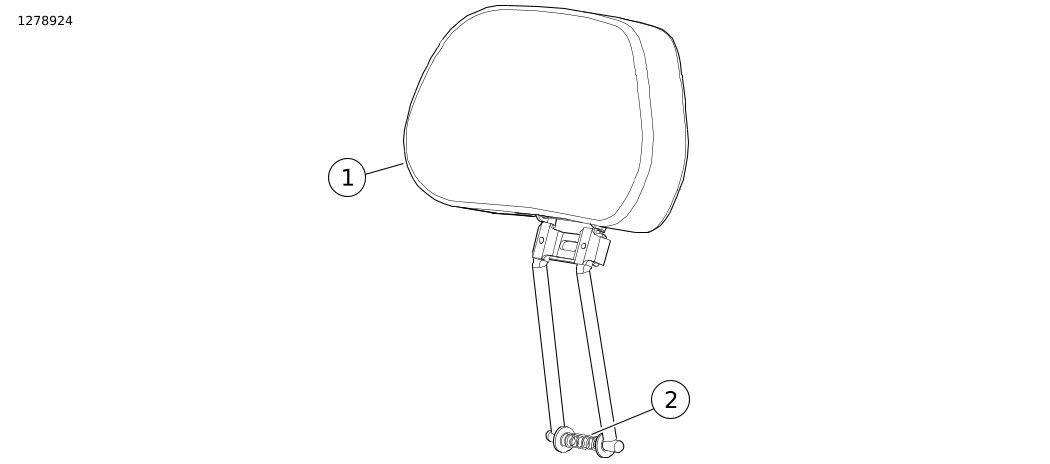

Attēls 1 Komplekta saturs: Braucēja atzveltnes paliktņu komplekts
Tabula 2. Komplekta saturs: Braucēja atzveltnes paliktņu komplekts
 | Elements | QTY | APRAKSTS | Partijas Nr. | Piezīmes |
|---|---|---|---|---|---|
 | 1 | 1 | Braucēja atzveltnes komplekts | Netiek pārdots atsevišķi | |
| 2 | 1 | Atspere | 10406 |
VISPĀRĪGI
Instrukciju lapa ir pieejama arī elektroniski. Lai pārbaudītu, vai izmantojat visjaunāko pieejamo versiju, veiciet kādu no šīm darbībām:
- Dodieties uz h-d.com/isheets
- Skenējiet QR kodu instrukciju lapas augšējā kreisajā stūrī
PIEZĪME
Šajā instrukciju lapā var būt papildu video, lai palīdzētu uzstādītājam precizēt noteiktu mezgla daļu. Saistītais video atradīsies šīs instrukciju lapas beigās.
PIEZĪME
Pirms detaļu uzstādīšanas vai noņemšanas no transportlīdzekļa pārbaudiet, vai komplektā ir visas sastāvdaļas.
Modeļi
Informāciju par modeļu atbilstību skatiet detaļas un piederumi (P&A) Mazumtirdzniecības katalogā vai www.harley-davidson.com sadaļā Daļas un piederumi.
Sazinieties ar Harley-Davidson klientu atbalsta centru (tikai ASV) 1-800-258-2464 vai 1-414-343-4056.
Uzstādīšanas prasības
BRĪDINĀJUMSBraucēja un pasažiera drošība ir atkarīga no šī komplekta pareizās uzstādīšanas. Ja jums nav vajadzīgo prasmju vai instrumentu darba veikšanai, uzticiet uzstādīšanu Harley-Davidson® izplatītājam. Šī komplekta nepareiza uzstādīšana var izraisīt nāvi vai smagas traumas. (00308b)
PIEZĪME
Šī instrukciju lapa atspoguļo apkopes rokasgrāmatas informāciju. Lai veiktu uzstādīšanu, ir nepieciešama šī gada un modeļa motocikla apkopes rokasgrāmata, kuru var saņemt no:
- Harley-Davidson dīlera.
- H-D pakalpojumu informācijas portāls, abonēšanas pieeja, kas pieejama lielākajai daļai 2001. gada un jaunāku modeļu. Lai iegūtu papildus informāciju, skatiet Bieži uzdotos jautājumus par abonēšanu .
- Braucēja atzveltnes montāžas komplekts (daļas Nr. 52589-09B) jāiegādājas atsevišķi.
SAGATAVOŠANĀS
| 1. | Uzstādiet braucēja atzveltnes montāžas komplektu. Skatiet Uzstādīšanas prasības. |
UZSTĀDĪŠANA
| 1. | Saspiediet atzveltnes stieņus un atsperi uz braucēja atzveltnes. | |
| 2. | Ievietojiet stieņus braucēja atzveltnes montāžas kronšteinā. a. Izvēlieties vienu no trim caurumiem montāžas kronšteinā, lai noregulētu atzveltnes paliktņa augstumu. |
REGULĒŠANA
| 1. | Pielāgojiet atzveltnes paliktņa priekšējo vai aizmugurējo stāvokli. a. Izmantojiet 3/16 collu sešstūra atslēgu, lai pielāgotu skrūvi, kam var piekļūt caur cilpas atveri paliktņa aizmugurē. b. NEIZŅEMIET šo skrūvi, jo to ir grūti ieskrūvēt atpakaļ. |
