KOMPLET NOSAČA SPREMNIKA
941006382025-09-08
OPĆE INFORMACIJE
Tablica 1. Opće informacije
Kompleti | Preporučeni alati | Razina vještine(1) |
|---|---|---|
54000383A | Zaštitne naočale, moment ključ, Loctite 243 (plavi) |  |
(1) Potrebno je pritezanje do tražene vrijednosti momenta ili ostali alati i tehnike srednje razine zahtjevnosti
SADRŽAJ KOMPLETA

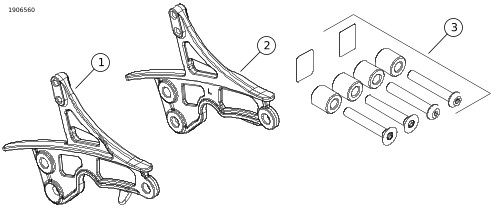

Slika 1. Sadržaj kompleta: Komplet nosača spremnika
Tablica 2. Sadržaj kompleta: Komplet nosača spremnika
 | Prije ugradnje ili uklanjanja predmeta s vozila provjerite je li sadržaj kompleta potpun. | ||||
|---|---|---|---|---|---|
Stavka | Kol. | Opis | Br. dijela | Napomene | |
 | 1 | 1 | Nosač spremnika, crni, desni | Ne prodaje se zasebno | |
| 2 | 1 | Nosač spremnika, crni, lijevi | Ne prodaje se zasebno | |
| 3 | 1 | Komplet odstojnika | Ne prodaje se zasebno | |
OPĆENITO
Modeli
Informacije o ugrađivanju dijelova za pojedini model potražite u Dijelovi i pribor (Dijelovi i pribor) Maloprodajnom katalogu ili odjeljku Parts and Accessories (Dijelovi i pribor) na stranici www.harley-davidson.com .
Pazite da imate najnoviju verziju uputa. Dostupna je na: h-d.com/isheets
Obratite se centru za podršku korisnicima tvrtke Harley-Davidson na broj telefona 1-800-258-2464 (samo u SAD-u) ili 1-414-343-4056.
Zahtjevi za postavljanje
Potrebna je zasebna kupnja sredstva za osiguranje navoja. LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (PLAVI) (99642-97)
UPOZORENJESigurnost vozača i putnika ovisi o ispravnom postavljanju ovog pribora. Primijenite odgovarajuće postupke iz servisnog priručnika. Ako vam je postupak prezahtjevan ili nemate pravi alat, obratite se dobavljaču za Harley-Davidson®. Neispravno postavljanje ovog pribora može rezultirati smrću ili ozbiljnim ozljedama. (00333b)
NAPOMENA
Ovaj list s uputama odnosi se na informacije iz servisnog priručnika. Za postavljanje je potreban servisni priručnik za godinu i model motocikla, koji je dostupan:
- Kod dobavljača za Harley-Davidson.
- Na H-D Portalu servisnih informacija, na koji se može pretplatiti i dostupan je za većinu modela iz 2001. i novijih. Za više informacija pogledajte Često postavljana pitanja o pretplatama.
PRIPREMA
| 1. | Uklonite torbe pored sjedala. Pogledajte servisni priručnik. |
UKLONITE
| 1. | Slika 2 Izvadite vijke (1). | |
| 2. | Uklonite Originalna oprema (OE) nosač odvojenog spremnika (2). a. Nemojte uklanjati ili otpuštati crijeva ili vijke odvojenog spremnika. b. Uklonite vijke za pričvršćivanje spremnika (3). Sačuvajte vijke za ponovnu upotrebu. Odbacite originalni nosač. | |
| 3. | Ponovite korake za suprotnu stranu vozila. |
| 1 | Vijak, nosač spremnika (2) |
| 2 | Nosač odvojenog spremnika |
| 3 | Vijak, nosač spremnika (2) |

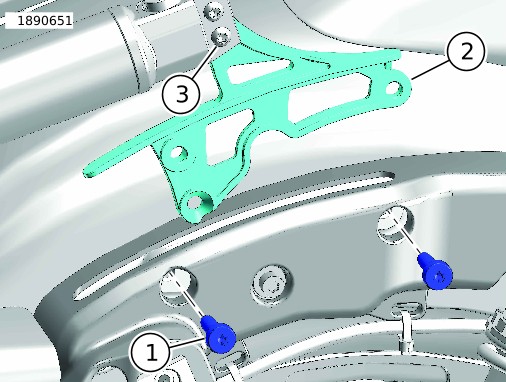

Slika 2. Nosač odvojenog spremnika
POSTAVLJANJE
| 1. | Slika 2 Ugradite novi nosač spremnika. a. Nanesite sredstvo za osiguranje navoja na navoje vijaka (3).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (PLAVI) (99642-97) b. Ugradite spremnik na novi montažni nosač. c. Pritegnite. Moment: 10,2–12,9 N·m (90–114 in-lbs) | |
| 2. | Ako ugrađujete nosače spremnika u prvobitni položaj, ponovno upotrijebite vijke (1). Pogledajte servisni priručnik. Preskoči na DOVRŠENO. | |
| 3. | Ako ugrađujete nosače spremnika zajedno s montažnim priborom. a. Ugradite komplet montažnog pribora (broj dijela 52300353 ili 52300354). Slijedite upute priložene u tom kompletu. b. Odbacite montažne podloške (broj dijela 6302) i vijke (broj dijela 10200157). c. Pogledajte sliku 3. Postavite odstojnike (5). d. Nanesite sredstvo za osiguranje navoja na navoje vijaka (3,4).LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (CRVENI) (94759-99) e. Ugradite OE nosač odvojenog spremnika (2) na vanjsku stranu nosača blatobrana pomoću vijaka (3,4). f. Zategnite vijke (3,4). Moment: 27,1 N·m (20 ft-lbs) g. Ponovite korake za suprotnu stranu vozila. |
NAPOMENA
Ako postavljate uspravni ili odvojivi nosač na vozilo, provjerite postoji li bilo kakav dodir između gumene obloge crijeva odvojenog spremnika i uspravne šipke. Ako postoji dodir, postavite zaštitnu traku (vidi Slika 1 ) s obje strane uspravne šipke radi zaštite.
| 1 | Komplet montažnog pribora |
| 2 | Nosač odvojenog spremnika |
| 3 | Vijak, zaobljena glava |
| 4 | Vijak, ravna glava |
| 5 | Razdjelnik (2) |
Slika 3. Komplet za priključivanje hardvera
U CIJELOSTI
| 1. | Postavite torbe pored sjedala. Pogledajte servisni priručnik. | |
| 2. | Kada su poklopci torbe za sjedalo otvoreni, provjerite da nema dodira između spremnika, crijeva i poklopca. |
