KIT SUPORT REZERVOR
941006382025-09-08
INFORMAȚII GENERALE
Tabelul 1. Informații generale
Kituri | Instrumente propuse | Nivelul de calificare(1) |
|---|---|---|
54000383A | Ochelari de protecție, cheie dinamometrică, Loctite 243 (albastru) |  |
(1) Strângere la valoarea cuplului sau alte instrumente moderate şi tehnicile necesare
CONȚINUTUL KITULUI

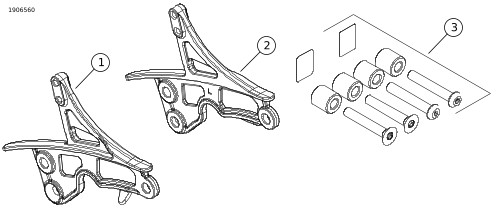

Figura 1. Conținut kit: Kit suport rezervor
Tabelul 2. Conținut kit: Kit suport rezervor
 | Verificați dacă toate articolele sunt prezente în Kit înainte de instalarea sau eliminarea de elemente din vehicul. | ||||
|---|---|---|---|---|---|
Articol | Cant. | Descriere | Cod de produs | Observații | |
 | 1 | 1 | Suport rezervor, negru, dreapta | Nu se vinde separat | |
| 2 | 1 | Suport rezervor, negru, stânga | Nu se vinde separat | |
| 3 | 1 | Kit distanțier | Nu se vinde separat | |
GENERAL
Modele
Pentru informații privind montarea pe anumite modele, consultați catalogul Piese și accesorii (P&A) de vânzare cu amănuntul sau secțiunea Piese și accesorii de pe www.harley-davidson.com .
Verificaţi că utilizați cea mai recentă versiune a instrucţiunilor. Aceasta este disponibilă la: h-d.com/isheets
Contactați Harley-Davidson Customer Support Center (Centrul de asistență pentru clienți) la 1-800-258-2464 (numai SUA) sau 1-414-343-4056.
Cerințe pentru montare
Este necesară achiziționarea separată a fixativului pentru filete. LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (ALBASTRU) (99642-97)
AVERTISMENTSiguranța motociclistului și a pasagerului depinde de instalarea corectă a acestui kit. Utilizați procedurile corespunzătoare din manualul de service. Dacă nu aveți capacitatea de a efectua procedura sau dacă nu aveți instrumentele corecte, lăsați un dealer Harley-Davidson să efectueze instalarea. Instalarea necorespunzătoare a acestui kit ar putea conduce la deces sau la vătămări grave. (00333b)
OBSERVAȚIE
Această fișă de instrucțiuni se referă la informațiile din manualul de service. Pentru montare, este necesar un manual de service pentru anul/modelul acestei motociclete și care se procură de la:
- Un dealer Harley-Davidson.
- La Portalul informațiilor de service H-D accesul este disponibil pe bază de abonament pentru majoritatea modelelor din 2001 și modelele mai noi. Pentru mai multe informații consultați Întrebări frecvente despre abonamente .
PREGĂTIRE
| 1. | Demontați gențile de scule. Consultați manualul de service. |
DEMONTAȚI
| 1. | Figura 2 Scoateți șuruburile (1). | |
| 2. | Scoateți suportul rezervorului distant Echipament original (OE) (2). a. Nu scoateți și nu slăbiți furtunurile sau șuruburile rezervorului distant. b. Scoateți șuruburile de montare a rezervorului (3). Păstrați șuruburile pentru reutilizare. Aruncați suportul original. | |
| 3. | Repetați paşii pentru partea opusă a vehiculului. |
| 1 | Șurub, suport rezervor (2) |
| 2 | Suportul rezervorului distant |
| 3 | Șurub, montare rezervor (2) |

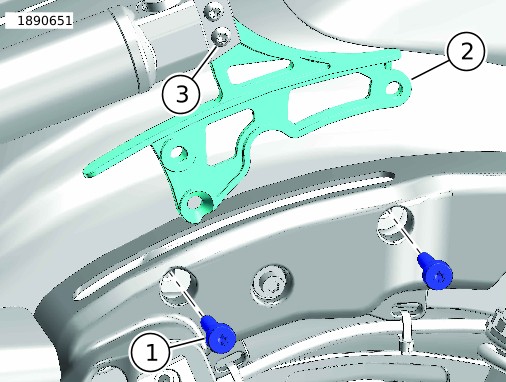

Figura 2. Suportul rezervorului distant
MONTAȚI
| 1. | Figura 2 Instalați noul suport pentru rezervor. a. Aplicați fixativ pe filetul șuruburilor (3).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (ALBASTRU) (99642-97) b. Instalați rezervorul în noul suport de montare. c. Strângeți. Cuplu: 10,2–12,9 N·m (90–114 in-lbs) | |
| 2. | Dacă instalați suporturile rezervorului în poziția inițială, reutilizați șuruburile (1). Consultați manualul de service. Treceți mai departe la FINALIZARE. | |
| 3. | Dacă instalați suporturi de rezervor împreună cu componentele de andocare. a. Instalați kitul de componente de andocare (piesa nr. 52300353 sau 52300354). Urmați instrucțiunile incluse în kitul respectiv. b. Aruncați șaibele de montare (piesa nr. 6302) și șuruburile (piesa nr. 10200157). c. A se vedea figura 3. Instalați distanțierele (5). d. Aplicați fixativ pe filetul șuruburilor (3,4).LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (ROȘU) (94759-99) e. Montați suportul rezervorului distantOE (2) la exteriorul suportului aripii utilizând șuruburile (3,4). f. Strângeți șuruburile (3,4). Cuplu: 27,1 N·m (20 ft-lbs) g. Repetați paşii pentru partea opusă a vehiculului. |
OBSERVAȚIE
Dacă instalați un suport vertical sau detașabil pe vehicul, verificați dacă există vreun contact între teaca de cauciuc de pe furtunul rezervorului de la distanță și bara verticală. Dacă există contact, puneți bandă protectoare (consultați Figura 1 ), pe ambele părți ale barei verticale, pentru protejare.
| 1 | Kit componente andocare |
| 2 | Suportul rezervorului distant |
| 3 | Șurub, cap buton |
| 4 | Șurub, cap plat |
| 5 | Distanțier (2) |
Figura 3. Kit hardware pentru andocare
FINALIZAT
| 1. | Montați gențile de scule. Consultați manualul de service. | |
| 2. | Când capacele desagilor sunt deschise, verificați să nu existe contact între rezervor, furtunuri și capac. |
