儲液槽托架工具包

941006382025-09-08

一般資訊

表格1。一般資訊

套件	建議工具	技能水準⁽¹⁾
54000383A	防護眼鏡，扭矩扳手，Loctite 243（藍色）

(1) 按扭矩值或其他適當工具和所需技術進行緊固

套件內容

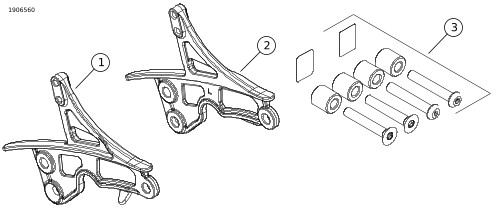

圖1。套件內容：儲液槽托架工具包

表格2。套件內容：儲液槽托架工具包

請先確認工具包內具備所有內容，再於車輛上安裝或拆卸項目。
項目	數量	說明	Part No.	附註
1	1	儲液槽托架，黑色，右側	不單獨出售
2	1	儲液槽托架，黑色，左側	不單獨出售
3	1	隔塊工具包	不單獨出售

概述

車型

有關車型裝配資訊，請參閱 www.harley-davidson.com 中的零件和配件 (P&A) 零售目錄或部件和配件部分。

確認使用最新版的說明書。可在以下位置取得： h-d.com/isheets

Harley-Davidson Customer Support Center，電話：1-800-258-2464（僅限美國）或1-414-343-4056。

安裝要求

警告

此工具包的正確安裝攸關騎士與乘客的安全。請使用適當的維修手冊程序。如果該程序不在您的能力範圍內，或者您沒有正確的工具，請讓Harley-Davidson經銷商進行安裝。此工具包安裝不當，可能造成死亡或重傷。 (00333b)

附註

此說明書參考維修手冊上的資訊。此安裝需要一份適用該年份及重車車型的維修手冊，可從下列管道獲得：

準備

拆卸側箱。請參閱維修手冊。

拆卸

1.	圖2 拆下螺絲 (1)。
2.	拆下原廠配備 (OE) 遠端儲液槽托架（2）。 a. 請勿拆卸或鬆開任何遠端儲液槽軟管或螺栓。 b. 拆下儲液槽安裝螺絲（3）。保留螺絲以備重複使用。丟棄原來的托架。
3.	在車輛另一側重複這些步驟。

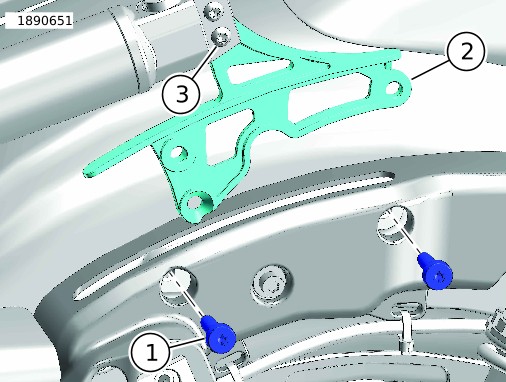

圖2。远端储液槽托架

安裝

1.	圖2安裝新的儲液槽托架。 a. 將螺紋鎖固劑塗在螺絲（3）的螺紋上。LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE)（LOCTITE 243中等強度螺紋鎖固劑與密封劑（藍色）） (99642-97) b. 將儲液槽安裝到新的安裝托架上。 c. 鎖緊。扭矩: 10.2–12.9 N·m (90–114 in-lbs)
2.	如果將儲液槽托架安裝在原位置，請重複使用螺絲（1）。請參閱維修手冊。跳到「完成」。
3.	如果將儲液槽托架與對接硬體一起安裝。 a. 安裝對接硬體工具包（零件編號 52300353 或 52300354）。按照該工具包中的說明進行操作。 b. 丟棄安裝墊圈（零件編號 6302）和螺絲（零件編號 10200157）。 c. 參見圖 3。安裝隔塊（5）。 d. 將螺紋鎖固劑塗在螺絲（3、4）的螺紋上。LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (RED)（LOCTITE 262高等強度螺紋鎖固劑與密封劑（紅色）） (94759-99) e. 使用和螺絲（3、4），將 OE 遠端儲液槽托架（2）安裝到擋板支架的外側。 f. 擰緊螺絲（3、4）。扭矩: 27.1 N·m (20 ft-lbs) g. 在車輛另一側重複這些步驟。

附註

如果將直立或可拆卸的機架安裝到車輛上，請檢查遠端儲液槽軟管上的橡膠護套與直立桿之間是否有任何接觸。如果有接觸情況，請在直立桿的兩側放置保護膠帶（見圖1）進行保護。

圖3。銜接硬體套件

完成

1.	安裝側箱。請參閱維修手冊。
2.	邊箱蓋開啟時，檢查儲液槽、軟管和蓋子之間是否有任何接觸。
