BEHÅLLARFÄSTSATS
941006382025-09-08
ALLMÄN INFORMATION
Tabell 1. Allmän information
Satser | Föreslagna verktyg | Kompetensnivå(1) |
|---|---|---|
54000383A | Skyddsglasögon, momentnyckel, Loctite 243 (blå) |  |
(1) Kräver åtdragning till angivet åtdragningsmoment eller andra verktyg och metoder som ger måttligt åtdragningsmoment
SATSINNEHÅLL

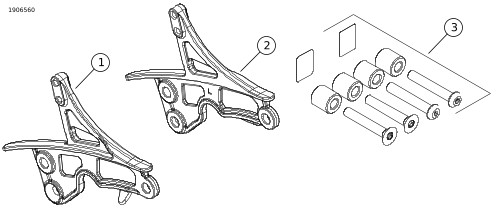

Figur 1. Satsen innehåller: Behållarfästsats
Tabell 2. Satsen innehåller: Behållarfästsats
 | Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet. | ||||
|---|---|---|---|---|---|
Komponent | Antal | Beskrivning | Art.nr | Anteckningar | |
 | 1 | 1 | Behållarfäste, svart, höger | Säljs ej separat | |
| 2 | 1 | Behållarfäste, svart, vänster | Säljs ej separat | |
| 3 | 1 | Distanssats | Säljs ej separat | |
ALLMÄNT
Modeller
Om du vill ha information om modelltillbehör kan du läsa Reservdelar och tillbehör (P&A) återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com .
Kontrollera att du använder den senaste versionen av instruktionsbladet. Den finns på: h-d.com/isheets
Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.
Installationskrav
Separat köp av gänglåsningsmedel krävs. LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97)
VARNINGFörarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
ANMÄRKNING
Det här instruktionsbladet hänvisar till information i verkstadshandboken. Monteringen kräver en verkstadshandbok för motorcykelns modell/årgång och finns tillgänglig från:
- En Harley-Davidson-återförsäljare.
- H-D:s serviceinformationsportal, en prenumerationsbaserad tillgång som finns tillgänglig för de flesta modeller från 2001 och senare. Mer information finns på Vanliga frågor om prenumerationer .
FÖRBEREDELSE
| 1. | Ta bort packväskorna. Se verkstadshandboken. |
TA BORT
| 1. | Figur 2 Ta bort skruvarna (1). | |
| 2. | Ta bort Originalutrustning (OE) fjärrbehållarfästet (2). a. Ta inte bort eller lossa några av slangarna eller bultarna på fjärrbehållaren. b. Ta bort behållarens monteringsskruvar (3). Spara skruvarna för återanvändning. Kassera originalfästet. | |
| 3. | Upprepa stegen på fordonets motsatta sida. |
| 1 | Skruv, behållarfäste (2) |
| 2 | Fjärrbehållarfäste |
| 3 | Skruv, behållarfäste (2) |

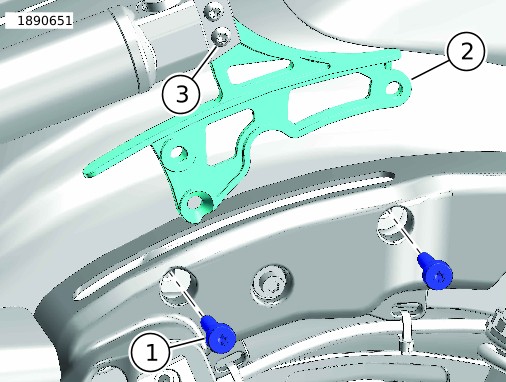

Figur 2. Fjärrbehållarfäste
INSTALLERA
| 1. | Figur 2 Installera nytt behållarfäste. a. Applicera gänglåsningsmedel på skruvarnas gängor (3).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) b. Installera behållaren på det nya monteringsfästet. c. Dra åt. Åtdragning: 10,2–12,9 N·m (90–114 in-lbs) | |
| 2. | Om du installerar behållarfästena i ursprungsläget, återanvänd skruvarna (1). Se verkstadshandboken. Hoppa fram till COMPLETE. | |
| 3. | Om du monterar behållarfästen tillsammans med maskinvara för dockning. a. Montera fästanordningskitet för dockning (artikelnummer 52300353 eller 52300354). Följ instruktionerna som ingår i kitet. b. Kassera monteringsbrickorna (artikelnummer 6302) och skruvarna (artikelnummer 10200157). c. Se Figur 3. Montera distanserna (5). d. Applicera gänglåsningsmedel på skruvarnas gängor (3,4).LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (RÖD) (94759-99) e. Montera OE fjärrbehållarfästet (2) på utsidan av stänkskärmens stöd med skruvarna (3, 4). f. Dra åt skruvarna (3,4). Åtdragning: 27,1 N·m (20 ft-lbs) g. Upprepa stegen på fordonets motsatta sida. |
ANMÄRKNING
Om du monterar en upprätt eller löstagbar hållare på fordonet ska du kontrollera om det finns någon kontakt mellan gummihöljet på fjärrbehållarslangen och det upprätta staget. Om de är i kontakt ska skyddstejp (se Figur 1 ) sättas fast på båda sidorna av det upprätta staget som skydd.
| 1 | Fästanordningskit för dockning |
| 2 | Fjärrbehållarfäste |
| 3 | Skruv, knapphuvud |
| 4 | Skruv, platt huvud |
| 5 | Mellanlägg (2) |
Figur 3. Fästbeslag för dockning, sats
KLART
| 1. | Montera sadelväskor. Se verkstadshandboken. | |
| 2. | När packväskans lock är öppna ska du kontrollera att det inte finns någon kontakt mellan behållare, slangar och lock. |
