储液槽托架套件

941006382025-09-08

基本信息

表1。概述

套件	建议工具	技能水平⁽¹⁾
54000383A	防护眼镜，扭矩扳手，Loctite 243（蓝色）

(1) 按扭矩值或其他适当工具和所需技术进行紧固

套件内容

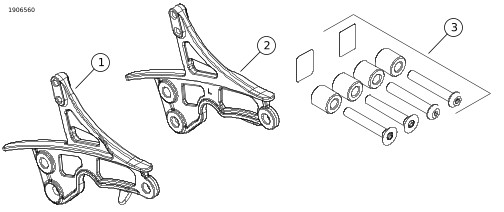

图1。套件内容：储液槽托架套件

表2。套件内容：储液槽托架套件

在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。
项目	数量	描述	零件编号	注意
1	1	储液槽托架，黑色，右侧	不单独出售
2	1	储液槽托架，黑色，左侧	不单独出售
3	1	隔块套件	不单独出售

概述

车型

关于车型适配信息，参见零件与附件 (P&A) 零售目录或 www.harley-davidson.com 的零件与附件部分。

确定使用的是最新版的说明书。获取方法： h-d.com/isheets

请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。

安装要求

警告

骑手和乘客的安全取决于此套件的正确安装。采用相关维修手册程序。如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。此套件安装不当可能造成死亡或重伤。 (00333b)

注意

此说明书引用了维修手册信息。此安装需要该年款和车型摩托车维修手册，可从下列渠道获得：

准备

拆下边箱。参见维修手册。

拆卸

1.	图2 拆下螺丝（1）。
2.	拆下原厂设备 (OE) 远端储液槽支架（2）。 a. 不要拆卸或松开任何远端储液槽软管或螺栓。 b. 拆下储液槽安装螺丝（3）。保留螺丝以备重复使用。丢弃原来的托架。
3.	在车辆对侧重复操作步骤。

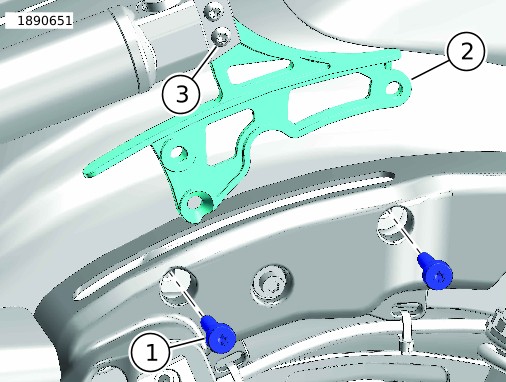

图2。远端储液槽托架

安装

1.	图2安装新的储液槽托架。 a. 在螺丝（3）的螺纹上涂敷螺纹锁固剂。LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE)（乐泰243中强度螺纹锁固密封剂，蓝色） (99642-97) b. 将储液槽安装到新的安装托架上。 c. 拧紧。扭矩: 10.2–12.9 N·m (90–114 in-lbs)
2.	如果将储液槽托架安装在原位置，请重复使用螺丝（1）。参见维修手册。跳到“完成”。
3.	如果将储液槽支架与对接五金件一同安装。 a. 安装对接五金件套件（零件编号52300353或52300354）。遵照套件随附的说明操作。 b. 丢弃安装垫圈（零件编号6302）和螺丝（零件编号10200157）。 c. 参见图 3。安装隔块（5）。 d. 在螺丝（3、4）的螺纹上涂敷螺纹锁固剂。LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (RED)（乐泰262高等强度螺纹锁固密封剂，红色） (94759-99) e. 使用螺丝（3、4）将 OE 远端储液罐支架（2）安装到挡泥板支架的外侧 f. 拧紧螺丝（3、4）。扭矩: 27.1 N·m (20 ft-lbs) g. 在车辆对侧重复操作步骤。

注意

如果在车辆上安装立柱或可拆卸式支架，请检查远端储液槽软管上的橡胶套和立杆之间是否有任何接触。如果存在接触，请在立杆的两侧放置保护胶带（参见图1）进行保护。

图3。对接五金套件

完成

1.	安装边箱。参见维修手册。
2.	当边箱盖打开时，检查储液槽、软管和盖之间是否存在接触。
