KOMPLET NOSILCA REZERVOARJA
941006382025-09-08
SPLOŠNE INFORMACIJE
Preglednica 1. Splošne informacije
Kompleti | Priporočeno orodje | Nivo znanja(1) |
|---|---|---|
54000383A | Zaščitna očala, momentni ključ, Loctite 243 (modra) |  |
(1) Nujno je privijanje do maksimalnega navora ter druga srednje zahtevna orodja in tehnike
VSEBINA KOMPLETA

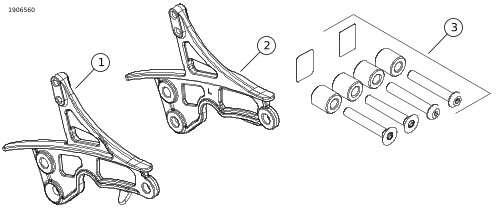

Slika 1. Vsebina kompleta: Komplet nosilca rezervoarja
Preglednica 2. Vsebina kompleta: Komplet nosilca rezervoarja
 | Pred nameščenjem ali odstranjevanjem delov iz vozila preverite, ali komplet vsebuje vse elemente. | ||||
|---|---|---|---|---|---|
Del | Količina | Opis | Št. dela | Opombe | |
 | 1 | 1 | Nosilec rezervoarja, črna, desni | Ni naprodaj ločeno | |
| 2 | 1 | Nosilec rezervoarja, črna, levi | Ni naprodaj ločeno | |
| 3 | 1 | Komplet distančnikov | Ni naprodaj ločeno | |
SPLOŠNO
Modeli
Za informacije o prileganju modelu glejte maloprodajni katalog Deli in dodatna oprema (P&A) ali razdelek Deli in dodatki na www.harley-davidson.com .
Prepričajte se, da uporabljate najnovejšo različico navodil. Na voljo so na: h-d.com/isheets
Obrnite se na Center za podporo strankam Harley-Davidson na številki 1-800-258-2464 (samo ZDA) ali 1-414-343-4056.
Zahteve za vgradnjo
Potreben je ločen nakup navojnega tesnilnega sredstva. SREDSTVO ZA NAVOJE IN TESNILNO SREDSTVO LOCTITE 243 SREDNJA MOČ (MODRO) (99642-97)
OPOZORILOVarnost voznika in sopotnika je odvisna od pravilne namestitve tega sklopa. Uporabite ustrezne postopke iz navodil za servisiranje. Če sami ne zmorete opraviti postopka ali nimate ustreznega orodja, naj montažo opravi serviser Harley-Davidson. Napačna montaža tega sklopa lahko povzroči hude poškodbe ali smrt. (00333b)
OPOMBA
Ta list z navodili se nanaša na informacije iz servisnega priročnika. Za to namestitev je potreben servisni priročnik za ustrezen letnik in model motocikla, ki je na voljo pri:
- trgovcu z vozili Harley-Davidson.
- Servisni informacijski portal H-D, dostop na podlagi naročnine na voljo za večino modelov letnik 2001 in novejše. Za več informacij glejte Pogosto postavljena vprašanja o naročninah .
PRIPRAVITE
| 1. | Odstranite torbe. Glejte servisni priročnik. |
ODSTRANJEVANJE
| 1. | Slika 2 Odstranite vijake (1). | |
| 2. | Odstranite Originalna oprema (OE) nosilec pomožnega rezervoarja (2). a. Ne odstranjujte in ne rahljajte cevi ali vijakov na pomožnem rezervoarju. b. Odstranite vijake za pritrditev rezervoarja (3). Vijake shranite za vnovično uporabo. Zavrzite originalni nosilec. | |
| 3. | Ponovite korake na nasprotni strani vozila. |
| 1 | Vijak, nosilec rezervoarja (2) |
| 2 | Nosilec pomožnega rezervoarja |
| 3 | Vijak, nosilec rezervoarja (2) |

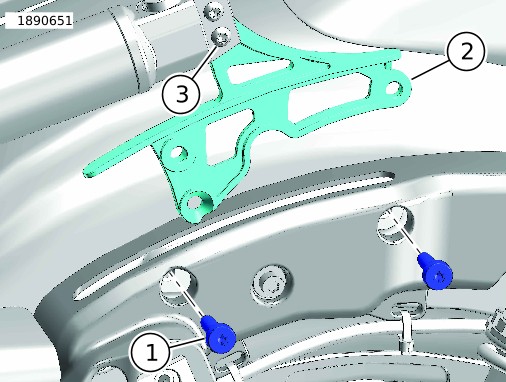

Slika 2. Nosilec pomožnega rezervoarja
MONTAŽA
| 1. | Slika 2 Namestite novi nosilec rezervoarja. a. Nanesite sredstvo proti odvijanju na navoje vijakov (3).SREDSTVO ZA NAVOJE IN TESNILNO SREDSTVO LOCTITE 243 SREDNJA MOČ (MODRO) (99642-97) b. Namestite rezervoar na novi nosilec. c. Privijte. Navor: 10,2–12,9 N·m (90–114 in-lbs) | |
| 2. | Če nameščate nosilce rezervoarja v prvotni položaj, znova uporabite vijake (1). Glejte servisni priročnik. Preskoči na DOKONČANO. | |
| 3. | Če nameščate nosilce rezervoarja v povezavi s priklopno strojno opremo. a. Namestite komplet strojne opreme za priklop (št. dela 52300353 ali 52300354). Sledite navodilom, ki so vključena v ta komplet. b. Zavrzite pritrdilne podložke (št. dela 6302) in vijake (št. dela 10200157). c. Glejte sliko 3. Namestite distančnike (5). d. Na navoje vijakov (3,4) namestite zapornico navoja.SREDSTVO ZA NAVOJE IN TESNILNO SREDSTVO LOCTITE 262 VELIKA MOČ (RDEČE) (94759-99) e. Namestite OE nosilec pomožnega rezervoarja (2) na zunanjo stran nosilca blatnika z vijaki (3,4). f. Privijte vijake (3,4). Navor: 27,1 N·m (20 ft-lbs) g. Ponovite korake na nasprotni strani vozila. |
OPOMBA
Če na vozilo nameščate pokončno ali snemljivo stojalo, preverite, ali je prišlo do stika med gumijastim plaščem na cevi oddaljenega rezervoarja in pokončno palico. Če pride do stika, namestite zaščitni trak (glejte Slika 1 ) na obe strani pokončne palice za zaščito.
| 1 | Komplet strojne opreme za priklop |
| 2 | Nosilec pomožnega rezervoarja |
| 3 | Vijak, lečasta glava |
| 4 | Vijak, ploska glava |
| 5 | Distančnik (2) |
Slika 3. Komplet strojne opreme za priklop
DOPOLNITE
| 1. | Namestite torbe. Glejte servisni priročnik. | |
| 2. | Ko so pokrovi sedežne torbe odprti, preverite, da ne pride do stika med rezervoarjem, cevmi in pokrovom. |
