KIT DE SUPORTE DE RESERVATÓRIO
941006382025-09-08
INFORMAÇÃO GERAL
Tabela 1. Informações gerais
Kits
Ferramentas sugeridas
Nível de competência(1)
54000383A
Óculos de Proteção, Chave Dinamométrica, Loctite 243 (azul)
(1) Apertar para o valor de torque ou outras ferramentas moderadas e técnicas necessárias
CONTEÚDO DO KIT

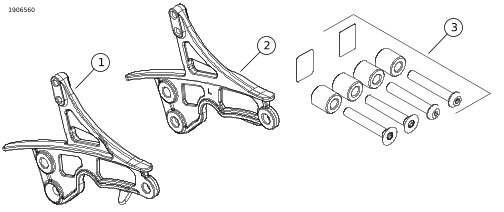

Figura 1. Conteúdo do kit: Kit de Suporte de Reservatório
Tabela 2. Conteúdo do kit: Kit de Suporte de Reservatório
Verifique se todas as peças estão presentes no kit antes de instalar ou remover itens do veículo.
Item
Qty
Descrição
Part No.
Notas
1
1
Suporte do reservatório, preto, lado direito
Não é vendido separadamente
2
1
Suporte do reservatório, preto, lado esquerdo
Não é vendido separadamente
3
1
Kit espaçador
Não é vendido separadamente
GERAL
Modelos
Para informação sobre equipamento de modelos, ver o Catálogo de Venda a Retalho Peças e acessórios (P&A) ou a secção Peças e Acessórios em www.harley-davidson.com .
Verifique se a versão mais atual da folha de instruções está a ser utilizada. Está disponível em: h-d.com/isheets
Entre em contacto com o Centro de Assistência ao Cliente Harley-Davidson através do (+1) 1 800 258 2464 (só nos EUA) ou (+1) 1 414 343 4056.
Requisitos da instalação
É necessário comprar em separado cola de parafusos. LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (AZUL) (99642-97)
ATENÇÃO
A segurança do condutor e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço de oficina. Se o procedimento estiver para além das suas capacidades ou não dispuser das ferramentas adequadas, solicite a instalação a um concessionário Harley-Davidson. A instalação inadequada deste kit poderá provocar acidentes mortais ou lesões corporais graves. (00333b)
NOTA
Esta folha de instruções faz referência às informações do Manual de Serviço. Para esta instalação, é necessário o manual de manutenção referente ao ano/modelo do motociclo em questão e está disponível em:
  • Num concessionário da Harley-Davidson.
  • Portal de informações de serviço de oficina H-D, disponível por subscrição para a maioria dos modelos de 2001 e mais recentes. Para obter mais informações ver Perguntas frequentes sobre subscrições .
PREPARAR
1. Remova os sacos. Veja o manual de serviço.
DESMONTAR
1. Figura 2 Remover os parafusos (1).
2. Remover o Equipamento original (OE) suporte remoto do reservatório (2).
a. Não remova nem afrouxe qualquer das mangueiras ou parafusos do reservatório remoto.
b. Remova os parafusos de montagem do reservatório (3). Guarde os parafusos para serem reutilizados. Descarte o suporte original.
3. Repita os passos para o lado oposto do veículo.

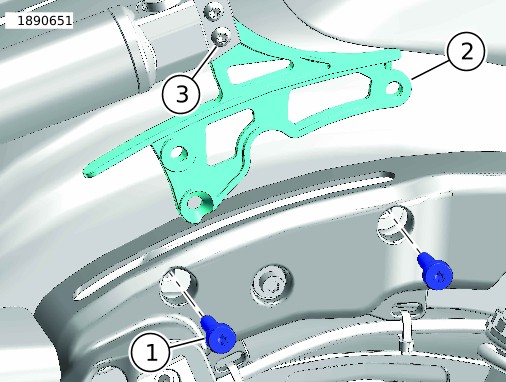

1Parafuso, suporte do reservatório (2)
2Suporte do Reservatório Remoto
3Parafuso, montagem do reservatório (2)
Figura 2. Suporte do Reservatório Remoto
MONTAR
1. Figura 2 Instale o novo suporte do reservatório.
a. Aplique cola de parafusos nas roscas dos parafusos (3).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (AZUL) (99642-97)
b. Instale o reservatório no novo suporte de montagem.
c. Aperte.
Binário: 10,2–12,9 N·m (90–114 in-lbs)
2. Se estiver a instalar os suportes de reservatório na posição original, reutilize os parafusos (1). Veja o manual de serviço. Avance para CONCLUIR.
3. Se instalar os suportes do reservatório em conjunto com hardware de ancoragem.
a. Instale o kit de hardware de encaixe (Peças N.º 52300353 ou 52300354). Siga as instruções incluídas nesse kit.
b. Elimine as anilhas de montagem (Peça N.º 6302) e os parafusos (Peça N.º 10200157).
c. Ver a Figura 3. Instale os espaçadores (5).
d. Aplique trava-roscas nas roscas dos parafusos (3,4).LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (VERMELHO) (94759-99)
e. Instale o suporte OE para o reservatório remoto (2) no exterior do suporte do guarda-lamas usando parafusos (3,4).
f. Aperte os parafusos (3,4).
Binário: 27,1 N·m (20 ft-lbs)
g. Repita os passos para o lado oposto do veículo.
NOTA
Se estiver a instalar uma armação vertical ou amovível no veículo, verifique se há algum contato entre a bainha de borracha na mangueira do reservatório remoto e a barra vertical. Se houver contacto, coloque fita protetora (ver Figura 1 ), em ambos os lados do encosto/barra vertical para maior proteção.
1Kit de hardware de encaixe
2Suporte do Reservatório Remoto
3Parafuso, cabeça redonda
4Parafuso, cabeça plana
5Espaçador (2)
Figura 3. Kit de ferragens de fixação
CONCLUÍDO
1. Instale os alforjes. Veja o manual de serviço.
2. Quando as tampas dos alforjes estiverem abertas, verifique se não existe contacto entre o reservatório, as mangueiras e a tampa.
