KIT PENDAKAP TAKUNGAN

941006382025-09-08

MAKLUMAT UMUM

Jadual 1. Maklumat Am

Kit	Alat yang Dicadangkan	Tahap Kemahiran⁽¹⁾
54000383A	Kaca Mata Keselamatan, Perengkuh Tork, Loctite 243 (biru)

(1) Perlu diketatkan ke nilai tork atau perlu menggunakan alat dan teknik lain

KANDUNGAN KIT

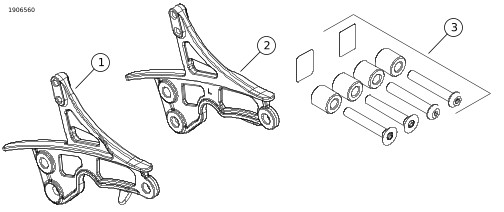

Rajah 1. Kandungan Kit: Kit Pendakap Takungan

Jadual 2. Kandungan Kit: Kit Pendakap Takungan

Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
Item	Kuantiti	Penerangan	No. Bahagian	Nota
1	1	Pendakap takungan, hitam, kanan	Tidak dijual secara berasingan
2	1	Pendakap takungan, hitam, kiri	Tidak dijual secara berasingan
3	1	Kit peregang	Tidak dijual secara berasingan

UMUM

Model

Bagi maklumat perlengkapan model, lihat Bahagian dan Aksesori (P&A) Katalog Runcit atau Bahagian dan Aksesori di seksyen www.harley-davidson.com .

Sahkan penggunaan lembaran arahan versi yang terkini. Ia boleh didapati di: h-d.com/isheets

Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.

Keperluan bagi Pemasangan

Pembelian pengunci ulir secara berasingan diperlukan. PENGUNCI ULIR DAN PENGEDAP KEKUATAN SEDERHANA LOCTITE 243 (BIRU) (99642-97)

AMARAN

Keselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)

CATATAN

Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Pemasangan ini memerlukan manual servis bagi motosikal tahun dan model ini yang tersedia di:

Pengedar Harley-Davidson.
Portal Maklumat Servis H-D, iaitu akses langganan bagi kebanyakan model 2001 dan yang lebih baharu. Untuk maklumat lanjut, lihat Soalan lazim tentang langganan .

PENYEDIAAN

Tanggalkan beg motosikal. Lihat manual servis.

PENANGGALAN

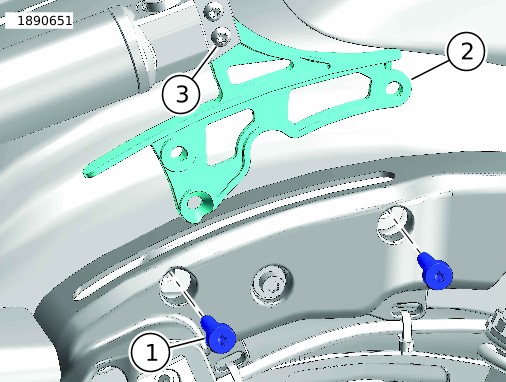

1.	Rajah 2 Tanggalkan skru (1).
2.	Tanggalkan braket takungan asing Peralatan Asal (OE) (2). a. Jangan tanggalkan atau longgarkan sebarang hos atau bolt takungan asing. b. Tanggalkan skru pemasangan takungan (3). Simpan skru untuk digunakan semula. Buang pendakap asal.
3.	Ulangi langkah untuk sebelah kenderaan yang bertentangan.

1	Skru, pendakap takungan (2)
2	Braket takungan asing
3	Skru, lekapan takungan (2)

Rajah 2. Pendakap Takungan Jauh

PEMASANGAN

1.	Rajah 2 Pasang pendakap takungan baharu. a. Gunakan pengunci ulir pada ulir skru (3).PENGUNCI ULIR DAN PENGEDAP KEKUATAN SEDERHANA LOCTITE 243 (BIRU) (99642-97) b. Pasang takungan pada pendakap lekapan baharu. c. Ketatkan. Tork: 10,2–12,9 N·m (90–114 in-lbs)
2.	Jika memasang pendakap takungan dalam kedudukan asal, gunakan semula skru (1). Lihat manual servis. Langkau ke SELESAI.
3.	Sekiranya pemasangan pendakap takungan bersama dengan perkakasan dok. a. Pasangkan kit perkakasan dok (No. Bahagian 52300353 atau 52300354). Ikut arahan yang terdapat dalam kit. b. Buang sesendal lekapan (No. Bahagian 6302) dan skru (No. Bahagian 10200157). c. Lihat Rajah 3. Pasang penjarak (5). d. Sapukan pengunci ulir pada ulir skru (3,4).PENGUNCI ULIR DAN PENGEDAP KEKUATAN TINGGI LOCTITE 262 (MERAH) (94759-99) e. Pasang pendakap takungan jauh OE (2) ke luar sokongan dapra menggunakan skru (3,4). f. Ketatkan skru (3,4). Tork: 27,1 N·m (20 ft-lbs) g. Ulangi langkah untuk sebelah kenderaan yang bertentangan.

CATATAN

Jika memasangkan rak tegak atau pasang tanggal pada kenderaan, periksa jika sarung getah pada hos takungan asing dan bar tegak bersentuhan. Jika sentuhan wujud, letakkan pita pelindung (lihat Rajah 1 ), di kedua-dua belah bar tegak untuk perlindungan.

1	Kit perkakasan dok
2	Braket takungan asing
3	Skru, kepala butang
4	Skru, kepala rata
5	Penjarak (2)

Rajah 3. Kit Perkakasan Dok

LENGKAP

1.	Pasangkan beg motosikal. Lihat manual servis.
2.	Apabila tudung beg motosikal terbuka, periksa yang takungan, hos dan tudung tidak bersentuhan.
