„KING CLASSIC“ IR „CHOPPED TOUR-PAK“ KOMPLEKTAI
J053912025-09-11
BENDROJI INFORMACIJA
Rinkinių numeriai
53000375xxx, 53000377xxx, 53000399xxx, 53000402xxx, 53000404xxx, 53000405xxx, 53000521xxx, 53000527xxx, 53000550xxx, 53000574xxx, 53000577xxx, 53000650xxx, 53000651xxx, 53000653xxx, 53000662xxx, 53000663xxx, 53000775xxx, 53000776xxx, 53000777xxx, 53000778xxx, 53000779xxx, 53000780xxx, 53000830xxx, 53000833xxx, 53000835xxx, 53000836xxx, 53000837xxx, 53000866xxx, 53000867xxx, 53000886xxx, 53000889xxx, 53000900xxx, 53000901xxx, 53000944xxx, 53000946xxx, 53000949xxx, 53000950xxx, 53000952xxx, 53000955xxx, 53000960xxx, 53000963xxx, 53000983xxx, 53000985xxx, 53000999xxx, 53001002xxx, 53001015xxx, 53001016xxx, 53001043xxx, 53001044xxx, 53001046xxx, 53001048xxx, 53001050xxx, 53001053xxx, 53001056xxx, 53001059xxx, 53001186xxx, 53001187xxx, 53001188xxx, 53001189xxx, 53001191xxx, 53001192xxx, 53001194xxx, 53001218xxx, 53001221xxx, 53001224xxx, 53001227xxx, 53001230xxx, 92200073xxx, 92200074xxx
Modeliai
Informaciją apie tai, kuriems modeliams tai tinka, žr. Dalys ir priedai (P&A) mažmeninės prekybos kataloge arba dalių ir priedų katalogo skyriuje www.harley-davidson.com .
Su „Harley-Davidson“ klientų aptarnavimo centru galite susisiekti telefonu 1-800-258-2464 (tik JAV) arba 1-414-343-4056.
Montavimo reikmenys
ĮSPĖJIMASVairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Vadovaukitės atitinkamomis techninės priežiūros vadovo procedūromis. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00333b)
PASTABA
Šiame instrukcijų lape yra pateikta nuorodų į informaciją iš techninės priežiūros vadovo. Šiems montavimo darbams atlikti reikalingas atitinkamų metų ir modelio motociklo techninės priežiūros vadovas, kurį galite gauti iš:
- „Harley-Davidson“ prekybos atstovo.
- H-D techninės priežiūros informacijos portalo, kuriame, įsigijus prenumeratą, teikiama informacija apie daugumą 2001 m. ir naujesnių modelių.
Šiuos daiktus galite įsigyti iš savo „Harley-Davidson“ pardavėjo.
- Šio rinkinio montavimui reikia atskirai įsigyti „King“ arba „Chopped“ nugaros atramos pagalvėlę.
- Norint sumontuoti šį komplektą, reikia atskirai įsigyti „Tour-Pak“ bagažinę ir tvirtinimo įrangą.
- Šio komplekto montavimo darbams reikia atskirai įsigyti motociklo raktelį atitinkančią spynelę (Dalies Nr. 90300030).
- Šio komplekto montavimo darbams, su amortizatoriaus bakeliu, reikalingas atskirai įsigyjamas nuimamos keitimo įrangos arba bakelio laikiklio komplektas.
- Transporto priemonės su centriniu aušinimu: Reikia atskirai įsigyti "Chopped Tour-Pak" tarpiklių komplektą (Dalies Nr. 53001105A).
SURINKIMAS
Dėžės montavimas
PASTABA
- Saugokite dažytas dalis nuo pažeidimų. Dėkite ant švaraus, minkšto paviršiaus ir prireikus uždenkite, kad montavimo metu įrankiai ir tvirtinimo detalės nesubraižytų dažytų paviršių.
- Jei „King Classic“ arba „Chopped Tour-Pak“ jau nudažyti ir surinkti, pereikite prie skyriaus MONTAVIMAS.
| 1. | Žr Pav 3 arba Pav 4 . Susiraskite nudažytą dėžę (1), skląsčio bloką (15), atskirai įsigyjamą užrakto komplektą (B), keturis 1/2 col. sraigtus apvaliašonėmis galvutėmis (4) ir du 3/8 col. sraigtus apvaliašonėmis galvutėmis (3). Jei surenkate „King Classic Tour-Pak“, taip pat susiraskite pagrindo plokštę (18), chromuotas apdailos juosteles (13, 14) ir keturis 3/4 col. sraigtus apvaliašonėmis galvutėmis bei dvejopo aukščio sriegiais (19). | |
| 2. | Pasukite užrakto (B) raktų įrantas į viršų. Įdėkite spyną į užrakto komplektą naudodami du 3/8 colio varžtus apvalia galvute (3). Priveržkite. Sūkio momentas: 2,8–3,9 N·m (25–35 in-lbs) Užblokuoti | |
| 3. | Pritvirtinkite užrakto komplektą prie „Tour-Pak“ dėžės naudodami keturis 1/2 colio varžtus apvalia galvute (4). Priveržkite. Sūkio momentas: 2,8–3,9 N·m (25–35 in-lbs) Fiksatorius PASTABA Patikrinkite, kurios apdailos juostelės turi būti kairėje, kurios – dešinėje. | |
| 4. | „King Classic Tour-Paks“: primontuokite įžeminimo plokštę ir chromo apdailos juosteles prie motociklo naudodami keturis 3/4 colių varžtus apvalia galvute (19). Priveržkite. Sūkio momentas: 1,5–1,8 N·m (14–16 in-lbs) Apdailos juostelės |
Sumontuokite dangtį
PASTABA
- Vyriai ir skląsčio velkė turi būti sumontuoti prieš sumontuojant tarpinę, kad tarpinės paviršių nepažeistumėte.
- Ant priekinio vyrio yra įlieta raidė F, o užpakalinio – R.
- Du arčiausiai dangčio krašto esantys sraigtai yra be poveržlių ir trumpesni už likusius šešis. Pirmiausia įsukite trumpuosius sraigtus.
| 1. | Vyrių blokus ant „Tour-Pak“ sumontuokite naudodami du 1/2 col. (4) ir du 3/8 col. (3) sraigtus apvaliašonėmis galvutėmis. Priveržkite. Sūkio momentas: 2,8–3,9 N·m (25–35 in-lbs) Lankstai | |
| 2. | Pritvirtinkite sklendės skląstį (7) prie „Tour-Pak“ dangčio naudodami keturis 3/8 colio varžtus apvalia galvute (3). Priveržkite. Sūkio momentas: 2,8–3,9 N·m (25–35 in-lbs) Velkė | |
| 3. | Pritvirtinkite juostos ritę (6) prie „Tour-Pak“ dangčio naudodami tris 1/2 colio varžtus apvalia galvute (5). Priveržkite. Sūkio momentas: 2,8–3,9 N·m (25–35 in-lbs) Troselio ritė PASTABA Tam, kad išvengtumėte vandens prasiskverbimo, įsitikinkite, kad sandariklis ties kampais nesulinkęs ir neiškreiptas. | |
| 4. | Primontuokite tarpinę (20) prie „Tour-Pak“ dangčio. a. Nuplėškite keletą colių apsauginės medžiagos. Pradėdami nuo pažymėtos linijos priekinės dalies viduryje (už keleivio sėdynės atlošo srities) prikabinkite sandariklį. Klijuokite lėtai, po kelis colius, b. Palaipsniui tęskite aplink visą angą, kol sandarikliu prieisite pradžios tašką. Ypač atsargiai elkitės ties kampais, kad sandariklio nesulenktumėte ir neiškreiptumėte. c. Sandariklį kirpkite ar pjaukite stačiu kampu, kad sudurti galai priglustų prie vienas kito. Leidžiamas ne didesnis kaip 1,588 mm (0,0625 in) tarpas. PASTABA Nepjaukite sandariklio išilgai. Jei tai padarysite, sandariklis gali sulinkti ir per jį gali imti skverbtis vanduo. | |
| 5. | Ant dangčio vidinio paviršiaus uždėkite leidžiamos krovos etiketę (10). Sulygiuokite viršutinį kairįjį etiketės kampą su dangtyje išlieta linija. |
Galutinis surinkimas
PASTABA
Dangčio pritvirtinimo prie dėžės etapą geriausia atlikti dviese, kad būtų galima maksimaliai apsaugoti dažytus paviršius nuo pažeidimų.
| 1. | Dangtį laikykite maždaug statmenai dėžės atžvilgiu. Sulygiuokite angas lankstuose ir pritvirtinkite 1/2 col. sraigtais apvaliašonėmis galvutėmis (4). Priveržkite. Sūkio momentas: 2,8–3,9 N·m (25–35 in-lbs) Lankstai | |
| 2. | Ištieskite juostą. Troselio tvirtinimo elementą pritvirtinkite prie dėžės dviem 1/2 col. sraigtais apvaliašonėmis galvutėmis ir dvejopo aukščio sriegiais (5). Priveržkite. Sūkio momentas: 2,8–3,9 N·m (25–35 in-lbs) Troselio tvirtinimo elementas PASTABA Neleiskite dangčiui kristi ir trenktis didele jėga. Tai gali padaryti kosmetinės žalos. | |
| 3. | Uždarykite ir užsklęskite dangtį sujungimui patikrinti. Jei reikia, pareguliuokite sujungimą. |
MONTAVIMAS
PASTABA
Atvira „Tour-Pak“ yra nestabili, kol nepritvirtinta. „Tour Pak“ tvirtinimą reikia atlikti dviese.
| 1. | Padėkite „Tour-Pak“ ant atramos. | |
| 2. | Pritvirtinkite „Tour-Pak“: a. „King Classic“: Žr. 1 pav. Užsukite keturias šešiakampes flanšines veržles (2) iš „Tour-Pak“ bagažinės apačios. b. „Chopped“: Žr. 2 pav. Įstatykite keturis šešiakampius sraigtus (1) ir sparno poveržles (2) iš „Tour-Pak“ vidaus, per „Tour-Pak“ bagažinę. Sumontuokite plokščias poveržles (3) ir šešiakampes flanšines veržles (4) iš „Tour-Pak“ bagažinės apačios. c. Sureguliuokite norimą „Tour-Pak“ vietą. Priveržkite iki 6,8–8,1 N·m (60–72 in-lbs) . | |
| 3. | Sumontuokite „Tour-Pak“ bagažinę, kaip nurodyta su bagažinės komplektu pateiktoje instrukcijoje. | |
| 4. | Sumontuokite keleivio sėdynės atlošą, kaip nurodyta su atlošo komplektu pateiktoje instrukcijoje. | |
| ĮSPĖJIMAS Neviršykite leidžiamo „Tour-Pak“ svorio. Dėl per didelio svorio galite nesuvaldyti transporto priemonės ir sunkiai arba mirtinai susižaloti. (00401c) | ||
| 5. | Įdėkite kilimėlį (21) į „Tour-Pak“ grioveliais į viršų. |

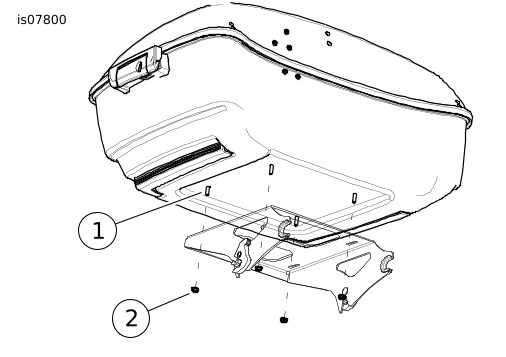

| 1 | Strypelis |
| 2 | Flanšinė veržlė (4) |
Pav 1. „King Classic Tour-Pak“ montavimas

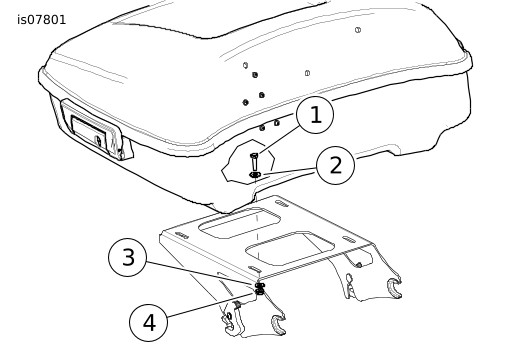

| 1 | Sraigtas šešiakampe galvute (4) |
| 2 | Sparno poveržlė (4) |
| 3 | Plokščia poveržlė (8) |
| 4 | Flanšinė veržlė (4) |
Pav 2. „Chopped Tour-Pak“ montavimas
DALYS, REIKALINGOS UŽDUOČIAI ATLIKTI

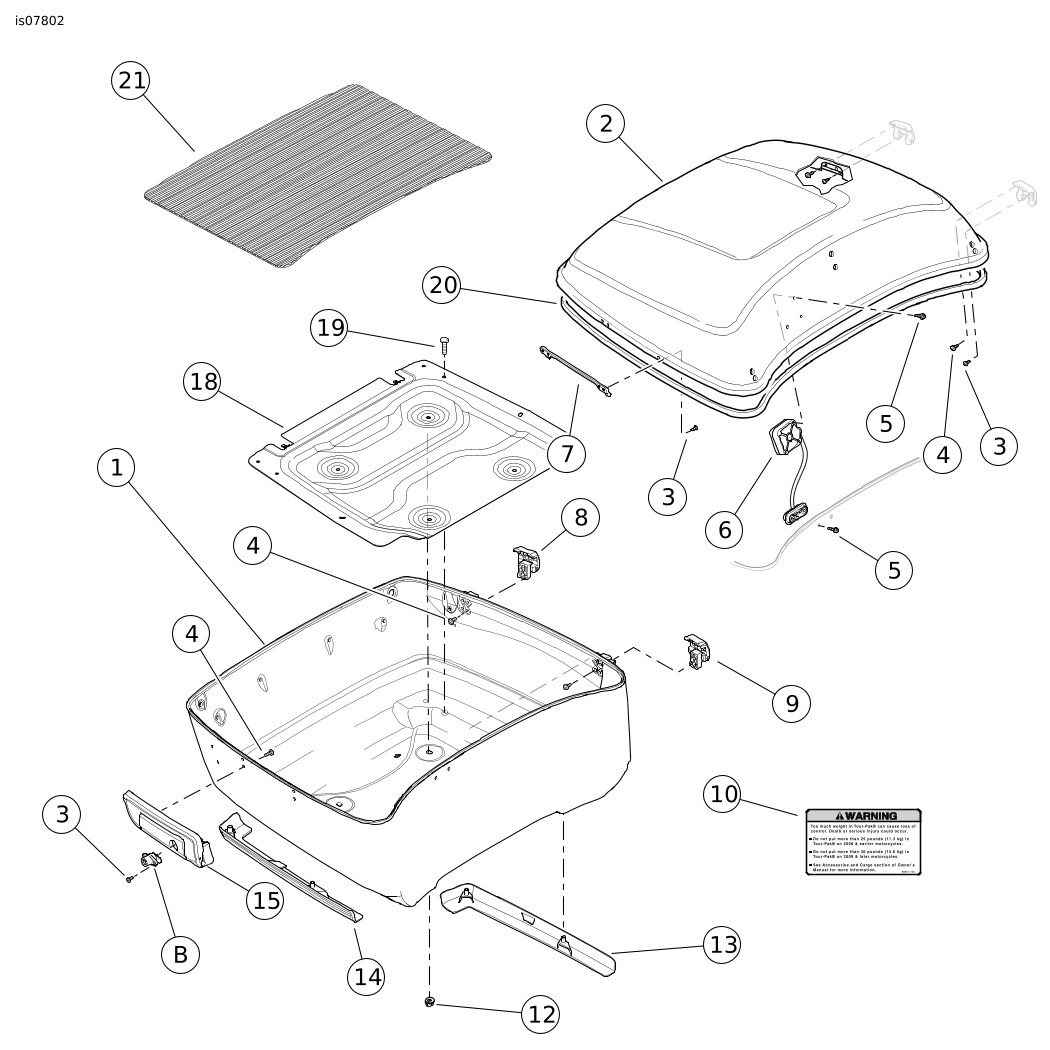

Pav 3. Dalys, reikalingos užduočiai atlikti „King Classic Tour-Pak“ komplektas

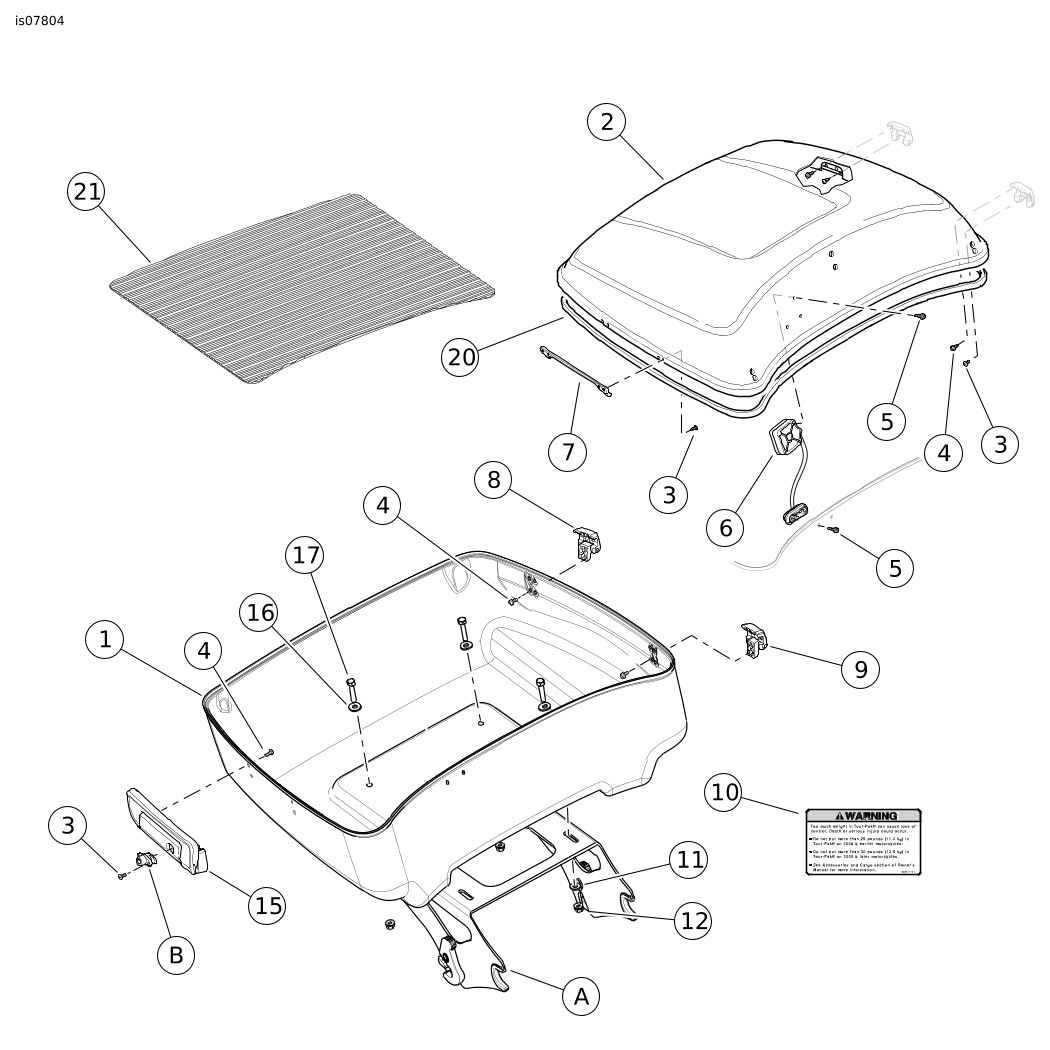

Pav 4. Dalys, reikalingos užduočiai atlikti „Chopped Tour-Pak“ komplektas
Lent 1. Dalių, reikalingų užduočiai atlikti, lentelė
ELEMENTAS | APRAŠYMAS (KIEKIS) | DALIES NUMERIS |
|---|---|---|
1 | APATINĖ (DĖŽĖ), „KING TOUR-PAK“, NUDAŽYTA VIENA SPALVA (Komplektai 53000399xxx, 53000377xxx, 53000955xxx) | 53000368xxx |
APAČIA (DĖŽĖ), „KING TOUR-PAK“, RIBOTA DAŽŲ SERIJA (komplektas 92200074xxx) | 53000393xxx | |
APAČIA (DĖŽĖ), „KING TOUR-PAK“, LIETAS IR GRĘŽTAS (komplektas 53000404) | 53000083 | |
APATINĖ (DĖŽĖ), „CHOPPED T-PAK“, NUDAŽYTA VIENA SPALVA (Komplektai 53000375xxx, 53000402xxx, 53000946xxx) | 53000397xxx | |
APAČIA (DĖŽĖ), „CHOPPED TOUR-PAK“, RIBOTA DAŽŲ SERIJA (komplektas 92200073xxx) | 53000394xxx | |
APAČIA (DĖŽĖ), „CHOPPED TOUR-PAK“, LIETAS, GRĘŽTAS IR PAGRINDINIS (komplektas 53000405) | 53000160 | |
„KING TOUR-PAK“ APATINĖ DALIS SU JUOSTELĖMIS (komplektai Nr. 53000866xxx ir 53000901xxx) | 53000877xxx | |
„CHOPPED TOUR-PAK“ APATINĖ DALIS SU JUOSTELĖMIS (komplektai Nr. 53000867 ir 53000900xx) | 53000878xxx | |
APATINĖ, „CHOPPED TOUR-PAK“, DIZAINAS (Komplektas 53000963xxx) | 53000961xxx | |
APATINĖ, „KING TOUR-PAK“, DIZAINAS (Komplektas 53000960xxx) | 53000962xxx | |
2* | DANGTIS, „KING TOUR-PAK“, NUDAŽYTAS VIENTISA SPALVA (komplektai 53000399xxx ir 92200074xxx) | 53000423xxx |
DANGTIS, „KING TOUR-PAK“, NUDAŽYTAS DRYŽUOTAI (komplektas 53000377xxx) | 53000371xxx | |
DANGTIS, „KING TOUR-PAK“, LIETAS IR GRĘŽTAS (komplektas 53000404) | 53000427 | |
DANGTIS, „CHOPPED TOUR-PAK“, NUDAŽYTAS VIENTISA SPALVA (komplektai 53000402xxx ir 92200073xxx) | 53000426xxx | |
DANGIS, „CHOPPED TOUR-PAK“, NUDAŽYTAS DRYŽUOTAI (komplektas 53000375xxx) | 53000425xxx | |
DANGTIS, „CHOPPED TOUR-PAK“, LIETAS IR GRĘŽTAS (komplektas 53000405) | 53000424 | |
DANGTIS, „CHOPPED TOUR-PAK“, su grioveliu vandeniui (komplektas 92200073xxx) | 53000468xxx | |
„CHOPPED TOUR-PAK“ DANGTIS su grafika po laku ir atlošu (komplektas Nr. 53000577xxx) | 53000578xxx | |
„CHOPPED TOUR-PAK“ DANGTIS su grafika (komplektas Nr. 53000886xxx) | 53000887xxx | |
„KING TOUR-PAK“ DANGTIS su grafika po laku (komplektas Nr. 53000574xxx) | 53000579xxx | |
„KING TOUR-PAK“ DANGTIS su grafika (komplektas Nr. 53000889xxx) | 53000890xxx | |
„CHOPPED TOUR-PAK“ DANGTIS „Design“ (komplektas Nr. 53000650xxx) | 53000468xxx | |
„KING TOUR-PAK“ DANGTIS „Design“ (komplektas Nr. 53000653xxx) | 53000683xxx | |
DANGTIS, „CHOPPED TOUR-PAK“, VIENA SPALVA SU GRAFIKA (Komplektai 53000946xxx ir 53000963xxx) | 53000947xxx | |
DANGTIS, „KING TOUR-PAK“, VIENA SPALVA SU GRAFIKA (Komplektai 53000955xxx ir 53000960xxx) | 53000953xxx | |
* DANGČIO PRIEŽIŪROS RINKINIUOSE YRA ETIKETĖ (DALIS Nr. 10) IR TARPINĖ (DALIS Nr. 20) | ||
3 | HD LOVELIO SRAIGTAS, #8-32 x 3/8 „TORX“ GALVUTĖ (10) | 10200062 |
4 | HD LOVELIO SRAIGTAS, #8-32 x 1/2 „TORX“ GALVUTĖ SU POVERŽLE (16) | 10200061 |
5 | HD LOVELIO SRAIGTAS, #8-16 x 1/2 „TORX“ GALVUTĖ SU POVERŽLE, „HI-LO“ SRIEGIS (5) | 10200154 |
6 | JUOSTOS TVIRTINIMAS | 53000141 |
7 | SKLENDĖ, DANGČIO SKLĄSTIS | 53000137 |
8 | LANKSTO MONTAVIMAS, GALINIS | 53000139 (chromuotas) |
53000344 (juodas) | ||
53000635xxx (Colormatch - spalvos atitikmuo) | ||
9 | LANKSTO MONTAVIMAS, PRIEKINIS | 53000140 (chromuotas) |
53000345 (juodas) | ||
53000634xxx (Colormatch - spalvos atitikmuo) | ||
10 | ETIKETĖ, „TOUR-PAK“ PAJĖGUMAS | 90821-74C |
11 | PLOKŠČIA POVERŽLĖ, 1/4 NOM. (4)*** | 6703 |
12 | ŠEŠIAKAMPĖ FLANŠINĖ VERŽLĖ, 1/4-20 (4) | 7716 |
13 | KAIRYSIS APDAILOS ELEMENTAS | 53734-06 (chromuotas) |
61400549 (juodas) | ||
14 | DEŠINYSIS APDAILOS ELEMENTAS | 53735-06 (chromuotas) |
61400550 (juodas) | ||
15 | SKLĄSČIO MONTAVIMAS | 53000138 (chromuotas) |
53000342 (juodas) | ||
53000633xxx (Colormatch - spalvos atitikmuo) | ||
16 | SPARNO POVERŽLĖ, 1/4 NOM. (4)*** | 6235 |
17 | ŠEŠIAKAMPIS HD TVIRTINIMO SRAIGTAS, 1/4-20 x 1,0 (4)*** | 2551W |
18 | ĮŽEMINIMO PLOKŠTĖ, „KING TOUR-PAK“ MONTAVIMAS** | 53000091 |
19 | HD LOVELIO SRAIGTAS, #8-16 x 3/4 „TORX“ GALVUTĖ, „HI-LO“ SRIEGIS (4)** | 2968 |
20 | TARPINĖ (DANGTIS) | 53000090 |
21 | KILIMĖLIS, „KING TOUR-PAK“ APAČIA** | 53000326 |
KILIMĖLIS, „CHOPPED TOUR-PAK“ APAČIA*** | 53000163 | |
** „King“ komplektai tik 53000399xxx, 53000377xxx, 53000404 ir 92200074xxx | ||
*** „Chopped“ komplektai tik 53000402xxx, 53000375xxx, 53000405 ir 92200073xxx | ||
ELEMENTAI, PAMINĖTI TEKSTE, TAČIAU NEĮEINANTYS Į KOMPLEKTUS | ||
A | „TOUR-PAK“ BAGAŽINĖ (sandėlyje arba kaip priedas) | ĮVAIRŪS |
B | UŽRAKTAS, „TOUR-PAK“ IR BALNAKREPŠIAI | 90300030 |
C | NUGAROS ATRAMOS PAGALVĖLĖ (neparodyta) | ĮVAIRŪS |
