SADA PRO DODATEČNOU MONTÁŽ PŘÍSTROJOVÉHO MODULU PRO MODEL HARLEY-DAVIDSON LIVEWIRE

941007312025-09-25

OBECNÉ INFORMACE

Tabulka 1. Obecné informace

Sady	Doporučené nástroje	Úroveň dovedností⁽¹⁾
76001570, 76001571	Ochranné brýle, momentový klíč, Digital Technician II (DT II)

(1) Je nutná montáž DTII a prodejcem

OBSAH SADY

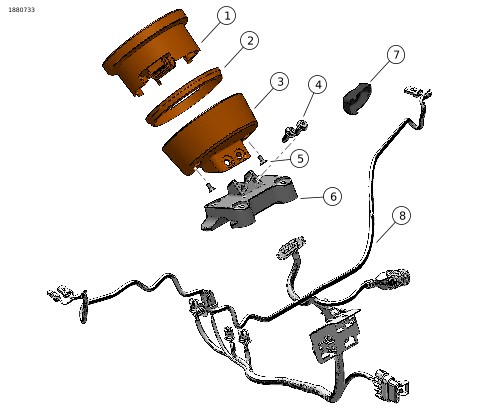

Ilustrace 1. Obsah sady: Sada pro dodatečnou montáž přístrojového modulu pro model Harley-Davidson LiveWire

Tabulka 2. Obsah sady: Sada pro dodatečnou montáž přístrojového modulu pro model Harley-Davidson LiveWire

Před montáží a odebráním jednotlivých položek z motocyklu zkontrolujte, že je tato sada kompletní.
Položka	Množství	Popis	Č. dílu	Poznámky
1	1	Přístrojový modul	70901272
2	1	Těsnění	67121-95A
3	1	Držák pro montáž přístroje	70901180
4	2	Šroub se zaoblenou hlavou, stupeň 8	10200830
5	2	Šroub s plochou hlavou	2361
6	1	Horní svorka na řídítka	55900352
7	1	Krytka spínače levých směrových světel	71500635
8	1	Kabelový svazek, přední propojení	69203345	Model EV1 (DOM): je součástí sady 76001570
8	1	Kabelový svazek, přední propojení	69203346	Model EV3 (HDI), který je součástí sady 76001571

OBECNÉ INFORMACE

Návod je dostupný také v elektronické podobě. Chcete-li ověřit, zda používáte nejaktuálnější dostupnou verzi, proveďte jeden z následujících kroků:

Přejděte na h-d.com/isheets
Naskenujte QR kód uvedený v levém horním rohu návodu

POZNÁMKA

Tento návod může obsahovat doplňkové video, které instalačnímu technikovi pomůže objasnit určitou část sestavy. Připojené video naleznete na konci tohoto návodu.

Modely

TRHY, KDE NENÍ DOSTUPNÁ HDI

LiveWire z roku 2020 (ELW): Sada 76001570

TRHY, KDE JE DOSTUPNÁ VERZE HDI

LiveWire z roku 2020 (ELW): Sada 76001571

Informace o příslušenství pro jednotlivé modely naleznete v Díly a příslušenství (P&A) maloobchodním katalogu nebo v části náhradních dílů a příslušenství www.harley-davidson.com .

Kontaktujte zákaznické centrum Harley-Davidson na čísle 1-800-258-2464 (pouze USA) nebo 1-414-343-4056.

Požadavky na montáž

VAROVÁNÍ

Na správné montáži této sestavy závisí bezpečnost jezdce a spolujezdce. Použijte odpovídající postupy uvedené v servisní příručce. Pokud daný postup přesahuje vaše schopnosti nebo pro něj nemáte vhodné nářadí, svěřte provedení montáže prodejci Harley-Davidson. Nesprávná montáž této sestavy může vést k vážnému poranění či smrti. (00333b)

POZNÁMKA

Tento návod odkazuje na informace v servisní příručce. Pro tuto montáž je nutná servisní příručka pro tento modelový rok / model motocyklu, která je k dispozici u:

Prodejce Harley-Davidson.
Informační portál služby H-D Service – přístup založený na předplatném pro většinu modelů z roku 2001 a novějších.

PŘÍPRAVA

1.	Označte polohu řídítek.
2.	Označte polohu ovládání přední brzdy.
3.	Označte polohu levého a pravého ovládacího modulu.

DEMONTÁŽ

POZNÁMKA

Následující kroky představují popis základních rysů postupu. Viz postupy v servisní příručce.

1.	Připravte vozidlo, jak je uvedeno v části o předním kabelovém svazku v servisní příručce.
2.	Sejměte krytku spínače levého blinkru.
3.	Demontujte sestavu přístrojového modulu.
4.	Sejměte horní svorku řídítek.
5.	Demontujte sestavu předního kabelového svazku.

MONTÁŽ

POZNÁMKA

Následující kroky představují popis základních rysů postupu. Viz postupy v servisní příručce.

1.	Viz obrázek 1. Nainstalujte nový přední kabelový svazek (8).
2.	Viz obrázek 1. Nainstalujte novou horní svorku řídítek (6), která je součástí sady, pomocí původních šroubů. a. Umístěte řídítka tak, jak byla označena při demontáži. Utáhněte podle servisní příručky. b. Umístěte ovládací prvky na řídítkách tak, jak byly označeny při demontáži. Utáhněte podle servisní příručky. c. Namontujte novou krytku spínače levého blinkru (7).
3.	Viz obrázek 1. Sestavte nový přístrojový modul (1), těsnění (2) a montážní držák (3). a. Protáhněte přípojku modulu přístroje předního kabelového svazku skrze zadní částí montážního držáku (3). b. Namontujte těsnění (2) na nový přístrojový modul (1). c. Připojte kabelový svazek k přístrojovému modulu a dávejte pozor, abyste při vkládání správně zarovnali konektor. d. Nainstalujte sestavu přístrojového modulu do montážního držáku (3) a zajistěte ji dvěma šrouby s plochou hlavou (5). Utáhněte. Krouticí moment: 1,4–1,9 N·m (12–17 in-lbs)
4.	Viz obrázek 1. Nainstalujte sestavu přístrojového modulu na novou horní svorku řídítek (6) pomocí dvou šroubů (4). Utáhněte. Krouticí moment: 12–14 N·m (9–10 ft-lbs)

DOKONČENO

POZNÁMKA

Následující kroky představují popis základních rysů postupu. Viz postupy v servisní příručce.

1.	Kompletní opětovná montáž vozidla, jak je uvedeno v části na téma předního kabelového svazku v servisní příručce.
2.	Proveďte výměnu přístrojového modulu pomocí programu Digital Technician II. Další informace získáte u prodejce. POZNÁMKA Po správné instalaci a naprogramování již nový přístrojový modul nebude obsahovat funkci „Vlastní režim jízdy C“.
