Κιτ | Προτεινόμενα εργαλεία | Επίπεδο δεξιοτήτων(1) |
|---|---|---|
76001570, 76001571 | Γυαλιά Ασφαλείας, Δυναμόκλειδο, Digital Technician II (DT II) |
Βεβαιωθείτε ότι όλα τα περιεχόμενα υπάρχουν στο κιτ πριν από την εγκατάσταση ή την αφαίρεση στοιχείων από το όχημα. | |||||
|---|---|---|---|---|---|
Στοιχείο | Ποσότητα | Περιγραφή | Part No. | Σημειώσεις | |
1 | 1 | Μονάδα οργάνων | 70901272 | ||
2 | 1 | Παρέμβυσμα | 67121-95A | ||
3 | 1 | Βάση στήριξης οργάνου | 70901180 | ||
4 | 2 | Βίδα καπακιού κεφαλής κουμπιού, βαθμού 8 | 10200830 | ||
5 | 2 | Βίδα επίπεδης κεφαλής | 2361 | ||
6 | 1 | Επάνω σφιγκτήρας τιμονιού | 55900352 | ||
7 | 1 | Καπάκι διακόπτη αριστερού φλας | 71500635 | ||
8 | 1 | Καλωδίωση, Μπροστινός βραχυκυκλωτήρας | 69203345 | Μοντέλο EV1 (DOM): Περιλαμβάνεται στο κιτ 76001570 | |
69203346 | Μοντέλο EV3 (HDI), που περιλαμβάνεται στο κιτ 76001571 | ||||
| 1. | Σημειώστε τη θέση του τιμονιού. | |
| 2. | Σημειώστε τη θέση του χειριστηρίου μπροστινού φρένου. | |
| 3. | Σημειώστε τη θέση των αριστερών και δεξιών μονάδων ελέγχου. |
| 1. | Προετοιμάστε το όχημα όπως αναφέρεται στην ενότητα της μπροστινής πλεξούδας καλωδίων του εγχειριδίου σέρβις. | |
| 2. | Αφαιρέστε το αριστερό καπάκι του διακόπτη φλας. | |
| 3. | Αφαιρέστε το συγκρότημα μονάδας οργάνου. | |
| 4. | Αφαιρέστε τον επάνω σφιγκτήρα του τιμονιού. | |
| 5. | Αφαιρέστε το συγκρότημα της μπροστινής πλεξούδας καλωδίων. |

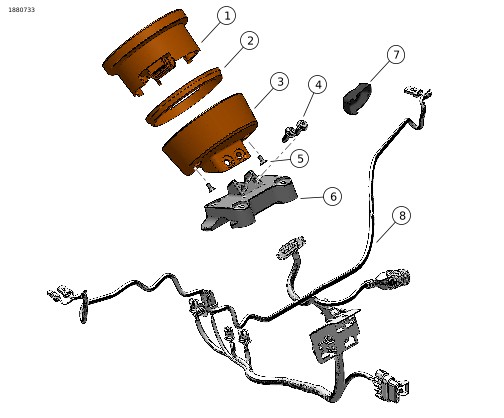

| 1. | Δείτε την Εικόνα 1. Εγκαταστήστε νέα μπροστινή καλωδίωση (8). | |
| 2. | Δείτε την Εικόνα 1. Τοποθετήστε τον νέο επάνω σφιγκτήρα τιμονιού (6) που περιλαμβάνεται στο κιτ με τις γνήσιες βίδες. a. Τοποθετήστε το τιμόνι όπως σημειώθηκε κατά την αποσυναρμολόγηση. Σφίξτε σύμφωνα με το εγχειρίδιο σέρβις. b. Τοποθετήστε τα χειριστήρια του τιμονιού όπως επισημάνθηκαν κατά την αποσυναρμολόγηση. Σφίξτε σύμφωνα με το εγχειρίδιο σέρβις. c. Τοποθετήστε το νέο αριστερό καπάκι διακόπτη φλας (7). | |
| 3. | Δείτε την Εικόνα 1. Συναρμολογήστε τη νέα μονάδα οργάνου (1), φλάντζα (2) και βραχίονα στήριξης (3). a. Περάστε τη διακλάδωση της μονάδας οργάνων της μπροστινής πλεξούδας καλωδίων μέσω του πίσω μέρους του βραχίονα στήριξης (3). b. Τοποθετήστε τη φλάντζα (2) στη νέα μονάδα οργάνων (1). c. Συνδέστε την πλεξούδα καλωδίων στη μονάδα οργάνου προσέχοντας να ευθυγραμμίσετε σωστά τον σύνδεσμο κατά την εισαγωγή. d. Τοποθετήστε το συγκρότημα μονάδας οργάνων στη βάση στήριξης (3) και στερεώστε το με δύο βίδες επίπεδης κεφαλής (5). Σφίξτε. Ροπή: 1,4–1,9 N·m (12–17 in-lbs) | |
| 4. | Δείτε την Εικόνα 1. Τοποθετήστε το συγκρότημα μονάδας οργάνου στον νέο επάνω σφιγκτήρα τιμονιού (6) με δύο βίδες (4). Σφίξτε. Ροπή: 12–14 N·m (9–10 ft-lbs) |
| 1. | Ολοκληρώστε την επανασυναρμολόγηση του οχήματος όπως αναφέρεται στην ενότητα της μπροστινής πλεξούδας καλωδίων του εγχειριδίου σέρβις. | |
| 2. | Εκτελέστε τη διαδικασία αντικατάστασης μονάδας οργάνου χρησιμοποιώντας το Digital Technician II. Απευθυνθείτε σε έναν εμπορικό αντιπρόσωπο για λεπτομέρειες. ΣΗΜΕΙΩΣΗ Μόλις εγκατασταθεί και προγραμματιστεί σωστά, η νέα μονάδα οργάνων δεν θα διαθέτει πλέον το "Ride Mode Custom C". |
