ETTERMONTERINGSSETT FOR HARLEY-DAVIDSON LIVEWIRE-INSTRUMENTMODUL

941007312025-09-25

GENERELL INFORMASJON

Tabell 1. Generell informasjon

Sett	Anbefalte verktøy	Ferdighetsnivå⁽¹⁾
76001570, 76001571	Vernebriller, momentnøkkel, Digital Technician II (DT II)

(1) DTII og forhandlerinstallasjon kreves

SETTETS INNHOLD

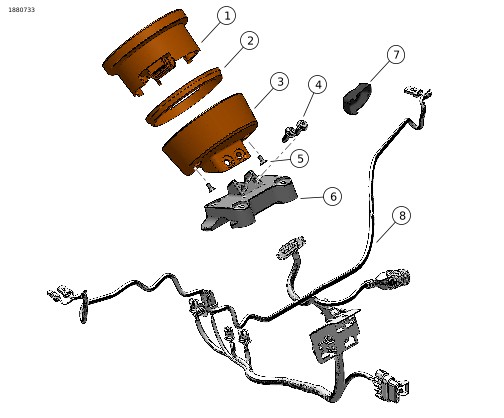

Figur 1. Settets innhold: Ettermonteringssett for Harley-Davidson LiveWire-instrumentmodul

Tabell 2. Settets innhold: Ettermonteringssett for Harley-Davidson LiveWire-instrumentmodul

Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet.
Element	Mengde	Beskrivelse	Delenr.	Merknader
1	1	Instrumentmodul	70901272
2	1	Pakning	67121-95A
3	1	Monteringsbrakett for instrumenter	70901180
4	2	Hodeskrue med knapphode, klasse 8	10200830
5	2	Skrue med flatt hode	2361
6	1	Øvre styreklemme	55900352
7	1	Hette for venstre retningsviserbryter	71500635
8	1	Ledningsnett, frontjumper	69203345	EV1 (DOM)-modell: Inkludert i sett 76001570
8	1	Ledningsnett, frontjumper	69203346	EV3 (HDI)-modell, inkludert i sett 76001571

GENERELT

Instruksjonsarket er også tilgjengelig elektronisk. Gjør ett av følgende for å kontrollere at du bruker den nyeste tilgjengelige versjonen:

Gå til h-d.com/isheets
Skann QR-koden i øvre venstre hjørne av instruksjonsarket

MERK

Dette instruksjonsarket kan ha en tilleggsvideo for å hjelpe montøren med å avklare en bestemt del av monteringen. En lenke til en eventuell video vil være plassert på slutten av dette instruksjonsarket.

Modeller

IKKE-HDI-MARKEDER

2020 LiveWire (ELW): Sett 76001570

HDI-MARKEDER

2020 LiveWire (ELW): Sett 76001571

Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese Deler og tilbehør (Høyttalersystem) -detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com .

Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun i USA) eller 1-414-343-4056.

Installasjonskrav

ADVARSEL

Føreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)

MERK

Dette instruksjonsbladet viser til informasjon i servicehåndboken. En servicehåndbok for denne motorsykkelmodellen/årsmodellen kreves for denne monteringen. Du kan skaffe en på følgende steder:

En Harley-Davidson-forhandler.
H-D Service-informasjonsportalen, en abonnementsbasert tjeneste tilgjengelig for de fleste modeller fra 2001 og senere.

KLARGJØRE

1.	Merk posisjonen til styret.
2.	Merk posisjonen til bremsekontrollen foran.
3.	Merk posisjonen til venstre og høyre håndkontrollmodul.

FJERN

MERK

Følgende trinn angis som en skisse av prosessen. Følg fremgangsmåten i servicehåndboken.

1.	Klargjør kjøretøyet som beskrevet i avsnittet om ledningsnettet foran i servicehåndboken.
2.	Fjern bryterhetten til venstre retningsviser.
3.	Fjern instrumentmodulenheten.
4.	Fjern toppklemmen på styret.
5.	Fjern ledningsnettenheten foran.

MONTER

MERK

Følgende trinn angis som en skisse av prosessen. Følg fremgangsmåten i servicehåndboken.

1.	Se figur 1. Monter det nye fremre ledningsnettet (8).
2.	Se figur 1. Monter den nye øvre styreklemmen (6) som følger med i settet med originale skruer. a. Plasser styret slik det ble merket under demontering. Stram til per servicehåndbok. b. Plasser håndkontrollmodulene på styret slik de ble merket under demontering. Stram til per servicehåndbok. c. Monter ny bryterhette for venstre retningsviser (7).
3.	Se figur 1. Monter den nye instrumentmodulen (1), pakningen (2) og monteringsbraketten (3). a. Før instrumentmodulens gren av det fremre ledningsnettet gjennom baksiden av monteringsbraketten (3). b. Monter pakning (2) på ny instrumentmodul (1). c. Koble ledningsnettet til instrumentmodulen og sørg for å justere kontakten riktig mens du setter den inn. d. Monter instrumentmodulenheten i monteringsbraketten (3) og fest den med to skruer med flatt hode (5). Stram til. Tiltrekningsmoment: 1,4–1,9 N·m (12–17 in-lbs)
4.	Se figur 1. Monter instrumentmodulen på den nye øvre styreklemmen (6) med to skruer (4). Stram til. Tiltrekningsmoment: 12–14 N·m (9–10 ft-lbs)

FERDIG

MERK

Følgende trinn angis som en skisse av prosessen. Følg fremgangsmåten i servicehåndboken.

1.	Fullfør monteringen av kjøretøyet som beskrevet i avsnittet om ledningsnettet foran i servicehåndboken.
2.	Utfør prosedyre for utskifting av instrumentmodul ved hjelp av Digital Technician II. Spør forhandleren for å få mer informasjon. MERK Når den er riktig installert og programmert, vil den nye instrumentmodulen ikke lenger ha "Ride Mode Custom C".
