HARLEY-DAVIDSON LIVEWIRE INSTRUMENTU MODUĻA RETRO FIT KOMPLEKTS
941007312025-09-25
VISPĀRĪGA INFORMĀCIJA
Tabula 1. Vispārīga informācija
Komplekti | Ieteicamie instrumenti | Prasmju līmenis(1) |
|---|---|---|
76001570, 76001571 | Aizsargbrilles, dinamometriskā atslēga, Digital Technician II (DT II) |  |
(1) Nepieciešama DTII un izplatītāja instalācija
KOMPLEKTA SATURS

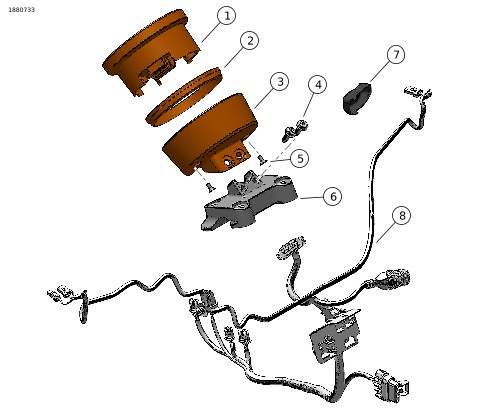

Attēls 1 Komplekta saturs: Harley-Davidson LiveWire instrumentu moduļa retro fit komplekts
Tabula 2. Komplekta saturs: Harley-Davidson LiveWire instrumentu moduļa retro fit komplekts
 | Pirms detaļu uzstādīšanas vai noņemšanas no transportlīdzekļa pārbaudiet, vai komplektā ir visas sastāvdaļas. | ||||
|---|---|---|---|---|---|
Elements | QTY | APRAKSTS | Partijas Nr. | Piezīmes | |
 | 1 | 1 | Instrumentu modulis | 70901272 | |
| 2 | 1 | Blīve | 67121-95A | |
| 3 | 1 | Instrumentu montāžas kronšteins | 70901180 | |
| 4 | 2 | Pogas galvas vāciņa skrūve, 8. pakāpe | 10200830 | |
| 5 | 2 | Plakanas galvas skrūve | 2361 | |
| 6 | 1 | Augšējā stūres skava | 55900352 | |
| 7 | 1 | Kreisās puses pagrieziena signāla slēdža vāciņš | 71500635 | |
| 8 | 1 | Vadu kabelis, priekšējais sadalītājs | 69203345 | EV1 (DOM) modelis: iekļauts komplektā 76001570 |
| 69203346 | EV3 (HDI) modelis, iekļauts komplektā 76001571 | |||
VISPĀRĪGI
Instrukciju lapa ir pieejama arī elektroniski. Lai pārbaudītu, vai izmantojat visjaunāko pieejamo versiju, veiciet kādu no šīm darbībām:
- Dodieties uz h-d.com/isheets
- Skenējiet QR kodu instrukciju lapas augšējā kreisajā stūrī
PIEZĪME
Šajā instrukciju lapā var būt papildu video, lai palīdzētu uzstādītājam precizēt noteiktu mezgla daļu. Saistītais video atradīsies šīs instrukciju lapas beigās.
Modeļi
TIRGI, KAS NAV HDI TIRGI
- 2020. gada LiveWire (ELW): Komplekts 76001570
HDI TIRGI
- 2020. gada LiveWire (ELW): Komplekts 76001571
Informāciju par modeļu atbilstību skatiet detaļas un piederumi (P&A) Mazumtirdzniecības katalogā vai www.harley-davidson.com sadaļā Daļas un piederumi.
Sazinieties ar Harley-Davidson klientu atbalsta centru (tikai ASV) 1-800-258-2464 vai 1-414-343-4056.
Uzstādīšanas prasības
BRĪDINĀJUMSBraucēja un pasažiera drošība ir atkarīga no šī komplekta pareizās uzstādīšanas. Izmantojiet atbilstošas procedūras no apkopes rokasgrāmatas. Ja jums nav vajadzīgo prasmju vai instrumentu darba veikšanai, uzticiet uzstādīšanu Harley-Davidson® izplatītājam. Šī komplekta nepareiza uzstādīšana var izraisīt nāvi vai smagas traumas. (00333b)
PIEZĪME
Šī instrukciju lapa atspoguļo apkopes rokasgrāmatas informāciju. Lai veiktu uzstādīšanu, ir nepieciešama šī gada un modeļa motocikla apkopes rokasgrāmata, kuru var saņemt no:
- Harley-Davidson dīlera.
- H-D pakalpojumu informācijas portāls, abonēšanas pieeja, kas pieejama lielākajai daļai 2001. gada un jaunāku modeļu.
SAGATAVOŠANĀS
| 1. | Atzīmējiet stūres pozīciju. | |
| 2. | Atzīmējiet priekšējās bremžu vadības ierīces pozīciju. | |
| 3. | Atzīmējiet kreisās un labās puses vadības moduļu pozīciju. |
NOŅEMŠANA
PIEZĪME
Sekojošie soļi ir iekļauti, lai parādītu procesa būtību. Skatiet procedūras apkopes rokasgrāmatā.
| 1. | Sagatavojiet transportlīdzekli, kā norādīts apkopes rokasgrāmatas sadaļā par priekšējo kabeli. | |
| 2. | Noņemiet kreisā pagrieziena signāla slēdža vāciņu. | |
| 3. | Noņemiet instrumentu moduļa mezglu. | |
| 4. | Noņemiet stūres augšējo skavu. | |
| 5. | Noņemiet priekšējā kabeļa mezglu. |
UZSTĀDĪŠANA
PIEZĪME
Sekojošie soļi ir iekļauti, lai parādītu procesa būtību. Skatiet procedūras apkopes rokasgrāmatā.
| 1. | Skatīt figūru 1. Uzstādiet jaunu priekšējo kabeli (8). | |
| 2. | Skatīt figūru 1. Uzstādiet komplektā iekļauto jauno augšējo stūres skavu (6) ar oriģinālajām skrūvēm. a. Novietojiet stūres rokturus tā, kā tie tika atzīmēti demontāžas laikā. Pievelciet pēc apkopes rokasgrāmatas. b. Novietojiet stūres vadības ierīces tā, kā tās tika atzīmētas demontāžas laikā. Pievelciet pēc apkopes rokasgrāmatas. c. Uzstādiet jaunu kreisā pagrieziena signāla slēdža vāciņu (7). | |
| 3. | Skatīt figūru 1. Samontējiet jaunu instrumentu moduli (1), blīvi (2) un montāžas kronšteinu (3). a. Priekšējā kabeļa instrumentu moduļa atzaru novirza caur stiprinājuma kronšteina aizmuguri (3). b. Uzstādiet blīvi (2) uz jaunā instrumentu moduļa (1). c. Pievienojiet kabeli instrumentu modulim, uzmanīgi izlīdzinot savienotāju ievietošanas laikā. d. Uzstādiet instrumentu moduļa komplektu montāžas kronšteinā (3) un nostipriniet ar divām plakanām galvas skrūvēm (5). Pievelciet. Griezes moments: 1,4–1,9 N·m (12–17 in-lbs) | |
| 4. | Skatīt figūru 1. Uzstādiet instrumentu moduļa komplektu uz jaunas augšējā stūres skavas (6) ar divām skrūvēm (4). Pievelciet. Griezes moments: 12–14 N·m (9–10 ft-lbs) |
GATAVS
PIEZĪME
Sekojošie soļi ir iekļauti, lai parādītu procesa būtību. Skatiet procedūras apkopes rokasgrāmatā.
| 1. | Pabeidziet transportlīdzekļa montāžu, kā norādīts apkopes rokasgrāmatas sadaļā par priekšējo kabeli. | |
| 2. | Veiciet instrumentu moduļa nomaiņas procedūru, izmantojot Digital Technician II. Lai saņemtu plašāku informāciju, griezieties pie dīlera. PIEZĪME Pēc pareizas uzstādīšanas un ieprogrammēšanas jaunajā instrumentu modulī vairs nebūs "Ride Mode Custom C". |
