HARLEY-DAVIDSON LIVEWIRE GÖSTERGE MODÜLÜ RETRO MONTAJ KİTİ
941007312025-09-25
GENEL BİLGİLER
Tablo 1. Genel Bilgi
Kitler | Önerilen Aletler | Beceri Seviyesi(1) |
|---|---|---|
76001570, 76001571 | Koruyucu gözlük, Tork Anahtarı, Digital Technician II (DT II) |  |
(1) DTII ve bayi tarafından kurulması gerekir
KİT İÇERİKLERİ

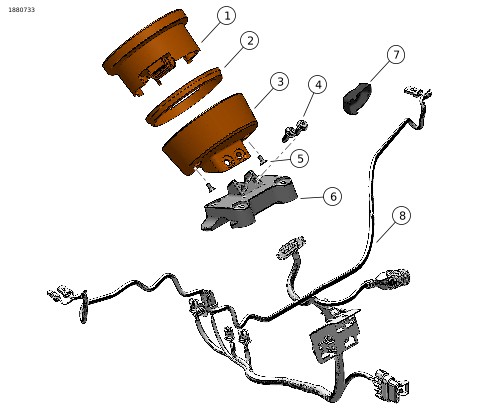

Şekil 1. Kit İçerikleri: Harley-Davidson LiveWire Gösterge Modülü Retro Montaj Kit
Tablo 2. Kit İçerikleri: Harley-Davidson LiveWire Gösterge Modülü Retro Montaj Kit
 | Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın. | ||||
|---|---|---|---|---|---|
Öğe | Miktar | Açıklama | Part No. | Notlar | |
 | 1 | 1 | Gösterge Modülü | 70901272 | |
| 2 | 1 | Conta | 67121-95A | |
| 3 | 1 | Enstrüman Montaj Braketi | 70901180 | |
| 4 | 2 | Düğme Başlı Vida, 8. Sınıf | 10200830 | |
| 5 | 2 | Düz Başlı Vida | 2361 | |
| 6 | 1 | Üst Gidon Kelepçesi | 55900352 | |
| 7 | 1 | Sol Dönüş Sinyali Anahtar Kapağı | 71500635 | |
| 8 | 1 | Kablo Demeti, Atlatma Kablosu | 69203345 | EV1 (DOM) modeli: Kit 76001570 dahildir |
| 69203346 | EV3 (HDI) modeli, kit 76001571'e dahildir | |||
GENEL
Talimat sayfası elektronik olarak da mevcuttur. Mevcut en güncel sürümü kullandığınızı doğrulamak için aşağıdakilerden birini yapın:
- h-d.com/isheets kısmına gidin.
- Talimat sayfasının sol üst köşesindeki QR kodunu tarayın
NOT
Bu talimat sayfasında montajı yapacak kişiye, montajın belirli bir bölümünü anlamasına yardımcı olmak için bir Ek Video bulunabilir . Bu talimat sayfasının sonunda bir video bağlantısı bulunur.
Modeller
HDI DIŞI PAZARLAR
- 2020 LiveWire (ELW): Kit 76001570
HDI PAZARLARI
- 2020 LiveWire (ELW): Kit 76001571
Model donanım bilgisi için Parçalar ve Aksesuarlar (P&A) Perakende Satış Kataloğu veya Parçalar ve Aksesuarlar www.harley-davidson.com bölümüne bakın.
1-800-258-2464 (yalnızca ABD) veya 1-414-343-4056 numaralı telefonlardan Harley-Davidson Müşteri Destek Merkezi ile iletişim kurun.
Montaj Gereklilikleri
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu montaj için motosikletin yılına/modeline uygun bir servis kılavuzu gereklidir ve bu kılavuzu şuradan temin edebilirsiniz:
- Bir Harley-Davidson bayisi.
- 2001 ve üzeri modellerin çoğu için abone olarak erişebileceğiniz H-D Servis Bilgi Portalı.
HAZIRLIK
| 1. | Gidonun konumunu işaretleyin. | |
| 2. | Ön fren kontrolünün konumunu işaretleyin. | |
| 3. | Sol ve sağ el kontrol modüllerinin konumunu işaretleyin. |
ÇIKARMA
NOT
Aşağıdaki adımlar, taslak işlemi olarak verilmiştir. Servis el kitabındaki prosedürleri uygulayın.
| 1. | Aracı, servis kılavuzunun ön kablo demeti bölümünde belirtildiği gibi hazırlayın. | |
| 2. | Sola dönüş sinyali anahtar kapağını çıkarın. | |
| 3. | Gösterge modülü grubunu çıkarın. | |
| 4. | Gidon üst kelepçesini çıkarın. | |
| 5. | Ön kablo demeti tertibatını çıkarın. |
MONTE ETME
NOT
Aşağıdaki adımlar, taslak işlemi olarak verilmiştir. Servis el kitabındaki prosedürleri uygulayın.
| 1. | Bkz. Şekil 1.Yeni ön kablo demetini (8) takın. | |
| 2. | Bkz. Şekil 1. Kitte bulunan yeni üst gidon kelepçesini (6) orijinal vidalarla takın. a. Gidonları sökme sırasında işaretlendikleri gibi konumlandırın. Servis kılavuzuna göre sıkın. b. Gidon kontrollerini sökme sırasında işaretlendikleri gibi konumlandırın. Servis kılavuzuna göre sıkın. c. Yeni sola dönüş sinyali anahtar kapağını (7) takın. | |
| 3. | Bkz. Şekil 1.Yeni gösterge modülünü (1), contayı (2) ve montaj braketini (3) monte edin. a. Ön kablo demetinin gösterge modülü kolunu montaj braketinin (3) arkasından geçirin. b. Contayı (2) yeni gösterge modülüne (1) takın. c. Takarken konektörü düzgün bir şekilde hizalamaya dikkat ederek kablo demetini gösterge modülüne bağlayın. d. Gösterge modülü tertibatını montaj braketine (3) takın ve iki düz başlı vidayla (5) sabitleyin. Sıkın. Tork: 1,4–1,9 N·m (12–17 in-lbs) | |
| 4. | Bkz. Şekil 1. Gösterge modülü tertibatını yeni üst gidon kelepçesine (6) iki vidayla (4) takın. Sıkın. Tork: 12–14 N·m (9–10 ft-lbs) |
TAMAMLAMA
NOT
Aşağıdaki adımlar, taslak işlemi olarak verilmiştir. Servis el kitabındaki prosedürleri uygulayın.
| 1. | Servis kılavuzunun ön kablo demeti bölümünde belirtildiği gibi aracı tekrar toplayın. | |
| 2. | Digital Technician II'yi kullanarak gösterge modülü değiştirme prosedürünü gerçekleştirin. Ayrıntılı bilgi için bayi ile görüşün. NOT Yeni Gösterge Modülü düzgün bir şekilde takılıp programlandıktan sonra artık "Ride Mode Custom C" özelliğine sahip olmayacaktır. |
