Kit | Attrezzi consigliati | Livello di abilità(1) |
|---|---|---|
76001570, 76001571 | Occhiali di protezione, chiave dinamometrica, Digital Technician II (DTII) |
Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | |||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
1 | 1 | Modulo della strumentazione | 70901272 | ||
2 | 1 | Guarnizione | 67121-95A | ||
3 | 1 | Staffa di montaggio della strumentazione | 70901180 | ||
4 | 2 | Vite a testa cilindrica a testa tonda, classe 8 | 10200830 | ||
5 | 2 | Vite a testa piatta | 2361 | ||
6 | 1 | Morsetto superiore del manubrio | 55900352 | ||
7 | 1 | Tasto interruttore indicatore di direzione sinistro | 71500635 | ||
8 | 1 | Cablaggio, ponticello anteriore | 69203345 | Modello EV1 (DOM): incluso nel kit 76001570 | |
69203346 | Modello EV3 (HDI), incluso nel kit 76001571 | ||||
| 1. | Segnare la posizione del manubrio. | |
| 2. | Segnare la posizione del comando del freno anteriore. | |
| 3. | Segnare la posizione dei moduli di comando sinistro e destro. |
| 1. | Approntare il veicolo così come indicato nella sezione "Cablaggio anteriore" del manuale di manutenzione. | |
| 2. | Rimuovere il tasto dell'interruttore dell'indicatore di direzione sinistro. | |
| 3. | Rimuovere il modulo strumentazione | |
| 4. | Rimuovere il morsetto superiore del manubrio. | |
| 5. | Rimuovere il cablaggio anteriore. |

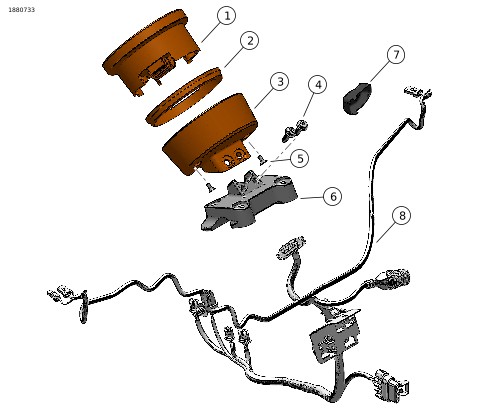

| 1. | Vedere la figura 1. Installare il nuovo cablaggio anteriore(8). | |
| 2. | Vedere la figura 1. Installare il nuovo morsetto superiore del manubrio (6) incluso nel kit con le viti originali. a. Collocare il manubrio nella posizione segnata durante il suo smontaggio. Serrare la vite come riportato nel manuale. b. Posizionare i comandi sul manubrio nella posizione annotata durante lo smontaggio. Serrare la vite come riportato nel manuale. c. Installare il nuovo tasto dell'indicatore di direzione sinistro (7). | |
| 3. | Vedere la figura 1. Assemblare il nuovo modulo strumentazione (1), la guarnizione (2) e la staffa di montaggio (3). a. Far passare la diramazione del modulo strumentazione del cablaggio anteriore attraverso la parte posteriore della staffa di montaggio (3). b. Montare la guarnizione (2) sul nuovo modulo strumentazione (1). c. Collegare il cablaggio al modulo strumentazione facendo attenzione ad allineare correttamente il connettore durante l'inserimento. d. Montare il modulo strumentazione sulla staffa (3), fissandolo con due viti a testa piatta (5). Serrare. Coppia: 1,4–1,9 N·m (12–17 in-lbs) | |
| 4. | Vedere la figura 1. Installare il gruppo del modulo strumentazione sul nuovo morsetto superiore del manubrio (6) con due viti (4). Serrare. Coppia: 12–14 N·m (9–10 ft-lbs) |
| 1. | Rimontaggio completo del veicolo come indicato nella sezione "Cablaggio anteriore" del manuale di manutenzione. | |
| 2. | Eseguire il procedimento di sostituzione del modulo usando il Digital Technician II. Consultare il concessionario per maggiori dettagli. NOTA Una volta installato e programmato correttamente, il nuovo modulo non sarà più dotato della modalità di guida "Ride Mode Custom C". |
