КОМПЛЕКТ ДЛЯ МОДЕРНИЗАЦИИ ПРИБОРНОГО МОДУЛЯ HARLEY-DAVIDSON LIVEWIRE

941007312025-09-25

ОБЩАЯ ИНФОРМАЦИЯ

Таблица 1. Общие сведения

Комплекты	Предлагаемые инструменты	Уровень квалификации⁽¹⁾
76001570, 76001571	Защитные очки, динамометрический ключ Digital Technician II (DT II)

(1) Установка должна выполняться в сервисном центре дилера с помощью DTII

СОСТАВ КОМПЛЕКТА

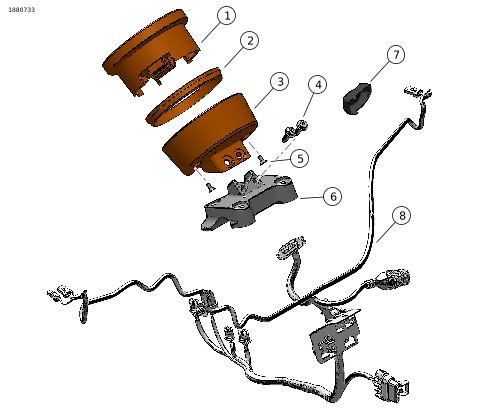

Рисунок 1. Содержимое комплекта Комплект для модернизации приборного модуля Harley-Davidson LiveWire

Таблица 2. Содержимое комплекта Комплект для модернизации приборного модуля Harley-Davidson LiveWire

Перед установкой или снятием элементов с транспортного средства убедитесь, что в комплекте присутствуют все компоненты.
Позиция	Кол-во	Описание	№ детали	Примечание
1	1	Блок приборов	70901272
2	1	Прокладка	67121-95A
3	1	Монтажный кронштейн для комбинации приборов	70901180
4	2	Винт с головкой под шестигранный ключ, класс 8	10200830
5	2	Винт с плоской головкой	2361
6	1	Верхний зажим руля	55900352
7	1	Колпачок переключателя левого указателя поворота	71500635
8	1	Жгут проводов, передняя перемычка	69203345	Модель EV1 (DOM): входит в комплект 76001570
8	1	Жгут проводов, передняя перемычка	69203346	Модель EV3 (HDI), входит в комплект 76001571

ОБЩИЕ СВЕДЕНИЯ

Инструкция также доступна в электронном виде. Чтобы убедиться, что вы используете самую последнюю доступную версию, выполните одно из следующих действий:

Перейдите в h-d.com/isheets
Отсканируйте QR-код в левом верхнем углу инструкции

ПРИМЕЧАНИЕ

Эта инструкционная карта может содержать дополнительный видеоролик , чтобы уточнить определенную часть сборки для установщика. Ссылка на видеоролик будет приведена в конце этой инструкционной карты.

Модели

РЫНКИ, НЕ ОТНОСЯЩИЕСЯ К HDI

LiveWire (ELW) 2020 модельного года: комплект 76001570

РЫНКИ HDI

LiveWire (ELW) 2020 модельного года: комплект 76001571

Информацию о применимости к конкретным моделям см. в каталоге Запасные части и аксессуары (P&A) для розничной торговли или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com .

Свяжитесь с центром поддержки клиентов Harley-Davidson по номеру телефона 1-800-258-2464 (только США) или 1-414-343-4056.

Требования к установке

ПРЕДУПРЕЖДЕНИЕ

От правильной установки этого комплекта зависит безопасность водителя и пассажира. Соблюдайте требования процедур, приведенные в руководстве по техническому обслуживанию. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00333b)

ПРИМЕЧАНИЕ

В настоящей инструкционной карте приводится информация из руководства по техническому обслуживанию. Для установки требуется руководство по техническому обслуживанию для модели мотоцикла данного года, его можно получить:

У дилера Harley-Davidson.
На информационно-сервисном портале H-D — доступ на основе подписки для большинства моделей 2001 и последующих годов выпуска.

ПОДГОТОВКА

1.	Отметьте положение руля.
2.	Отметьте положение органов управления передним тормозом.
3.	Отметьте положение левого и правого модулей управления.

СНИМИТЕ

ПРИМЕЧАНИЕ

Следующие шаги приведены в рамках краткого описания процедуры. Следуйте процедурам в руководстве по техническому обслуживанию.

1.	Подготовьте транспортное средство, как указано в разделе о переднем жгуте проводов руководства по обслуживанию.
2.	Снимите колпачок переключателя левого указателя поворота.
3.	Снимите приборный модуль в сборе.
4.	Снимите верхний зажим руля.
5.	Снимите передний жгут проводов в сборе.

УСТАНОВКА

ПРИМЕЧАНИЕ

1.	См. рис. 1. Установите новый передний жгут проводов (8).
2.	См. рис. 1. Установите новый верхний зажим руля (6), входящий в комплект, с оригинальными винтами. a. Расположите руль так, как он был отмечен при демонтаже. Затяните в соответствии с руководством по обслуживанию. b. Расположите органы управления рулем так, как они были обозначены при демонтаже. Затяните в соответствии с руководством по обслуживанию. c. Установите новый колпачок переключателя левого указателя поворота (7).
3.	См. рис. 1. Соберите новый приборный модуль (1), прокладку (2) и монтажный кронштейн (3). a. Проложите ответвление переднего жгута проводов для приборного модуля через заднюю часть монтажного кронштейна (3). b. Установите прокладку (2) на новый приборный модуль (1). c. Подсоедините жгут проводов к приборному модулю с осторожностью, чтобы правильно выровнять разъем во время вставки. d. Установите приборный модуль в сборе в монтажный кронштейн (3) и закрепите двумя винтами с плоской головкой (5). Затяните. Крутящий момент: 1,4–1,9 N·m (12–17 in-lbs)
4.	См. рис. 1. Установите приборный модуль в сборе на новый верхний зажим руля (6) с помощью двух винтов (4). Затяните. Крутящий момент: 12–14 N·m (9–10 ft-lbs)

ЗАВЕРШЕНИЕ

ПРИМЕЧАНИЕ

1.	Выполните повторную сборку на транспортном средстве, как указано в разделе о переднем жгуте проводов руководства по обслуживанию.
2.	Выполните процедуру замены приборного модуля с помощью Digital Technician II. Подробную информацию можно получить у дилера. ПРИМЕЧАНИЕ После правильной установки и программирования новый приборный модуль больше не будет иметь функции «Пользовательский режим езды С».
