Satser | Föreslagna verktyg | Kompetensnivå(1) |
|---|---|---|
76001570, 76001571 | Skyddsglasögon, momentnyckel, Digital Technician II (DT II) |
Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet. | |||||
|---|---|---|---|---|---|
Komponent | Antal | Beskrivning | Art.nr | Anteckningar | |
1 | 1 | Instrumentenhet | 70901272 | ||
2 | 1 | Packning | 67121-95A | ||
3 | 1 | Monteringsfäste för instrument | 70901180 | ||
4 | 2 | Skruv med runt huvud, klass 8 | 10200830 | ||
5 | 2 | Skruv med platt huvud | 2361 | ||
6 | 1 | Övre styrklämma | 55900352 | ||
7 | 1 | Kåpa för vänster blinkersomkopplare | 71500635 | ||
8 | 1 | Kablage, främre bygel | 69203345 | EV1 (DOM) modell: Ingår i sats 76001570 | |
69203346 | EV3 (HDI) modell, ingår i sats 76001571 | ||||
| 1. | Markera styrets position. | |
| 2. | Markera positionen för frambromsens manöverorgan. | |
| 3. | Markera positionen för vänster och höger styrenheter. |
| 1. | Förbered fordonet enligt anvisningarna i avsnittet om främre kablage i verkstadshandboken. | |
| 2. | Ta bort kåpan för vänster blinkersomkopplare. | |
| 3. | Ta bort instrumentmodulen. | |
| 4. | Ta bort styrets övre klämma. | |
| 5. | Ta bort det främre kablaget. |

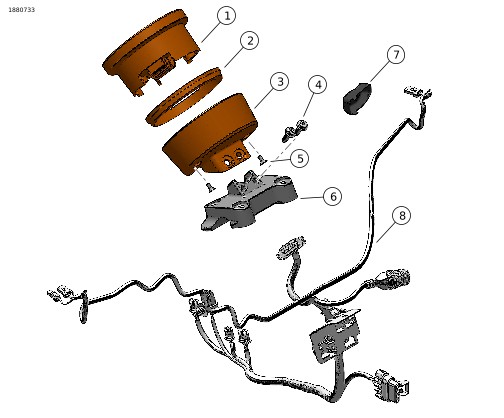

| 1. | Se Figur 1. Montera nytt främre kablage (8). | |
| 2. | Se Figur 1. Montera ny övre styrklämma (6) som ingår i satsen med originalskruvarna. a. Placera styret enligt markeringen från demonteringen. Dra åt enligt verkstadshandboken. b. Placera styrreglagen enligt markeringarna från demonteringen. Dra åt enligt verkstadshandboken. c. Montera den nya kåpan för vänster blinkersomkopplare (7). | |
| 3. | Se Figur 1. Montera ny instrumentmodul (1), packning (2) och monteringsfäste (3). a. Dra instrumentmodulens del av det främre kablaget genom baksidan på monteringsfästet (3). b. Montera packningen (2) på den nya instrumentmodulen (1). c. Anslut kablaget till instrumentmodulen och var noga med att rikta in kontakten korrekt när du ansluter. d. Montera instrumentmodulen i monteringsfästet (3) och fäst med två platta skruvar (5). Dra åt. Åtdragning: 1,4–1,9 N·m (12–17 in-lbs) | |
| 4. | Se Figur 1. Montera instrumentmodulen på den nya övre styrklämman (6) med två skruvar (4). Dra åt. Åtdragning: 12–14 N·m (9–10 ft-lbs) |
| 1. | Montera ihop fordonet enligt avsnittet om det främre kablaget i verkstadshandboken. | |
| 2. | Utför proceduren för byte av instrumentmodul med Digital Technician II. Kontakta återförsäljaren för mer information. ANMÄRKNING När den nya instrumentmodulen har monterats och programmerats på rätt sätt kommer den inte längre att ha "Ride Mode Custom C". |
