KIT RETRO FIT MODUL INSTRUMENTE HARLEY-DAVIDSON LIVEWIRE

941007312025-09-25

INFORMAȚII GENERALE

Tabelul 1. Informații generale

Kituri	Instrumente propuse	Nivelul de calificare⁽¹⁾
76001570, 76001571	Ochelari de protecţie, cheie dinamometrică, Digital Technician II (DT II)

(1) Sunt necesare DTII și instalare la dealer

CONȚINUTUL KITULUI

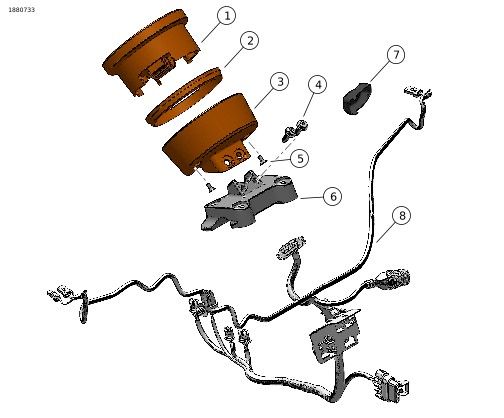

Figura 1. Conținut kit: Kit Retro Fit modul insdtrumente Harley-Davidson LiveWire

Tabelul 2. Conținut kit: Kit Retro Fit modul insdtrumente Harley-Davidson LiveWire

Verificați dacă toate articolele sunt prezente în Kit înainte de instalarea sau eliminarea de elemente din vehicul.
Articol	Cant.	Descriere	Cod de produs	Observații
1	1	Modul de instrumente	70901272
2	1	Garnitură	67121-95A
3	1	Suport de montare a instrumentului	70901180
4	2	Șurub cu capac tip nasture, grad 8	10200830
5	2	Șurub cu cap plat	2361
6	1	Clemă superioară pentru ghidon	55900352
7	1	Capacul comutatorului de semnalizare la stânga	71500635
8	1	Cablaj sârmă, jumper frontal	69203345	Modelul EV1 (DOM): inclus în kitul 76001570
8	1	Cablaj sârmă, jumper frontal	69203346	Model EV3 (HDI), inclus în kitul 76001571

GENERAL

Fișa de instrucțiuni este disponibilă și în format electronic. Pentru a verifica dacă utilizați cea mai recentă versiune disponibilă, efectuați una dintre următoarele acțiuni:

Mergeți la h-d.com/isheets
Scanați codul QR aflat în colțul din stânga sus al foii de instrucțiuni

OBSERVAȚIE

Această foaie de instrucțiuni poate avea un videoclip suplimentar pentru a ajuta instalatorul să clarifice o anumită parte a asamblării. Un link video se va afla la sfârșitul acestei foi de instrucțiuni.

Modele

PIEȚE NON-HDI

LiveWire 2020 (ELW): Kit 76001570

PIEȚE HDI

LiveWire 2020 (ELW): Kit 76001571

Pentru informații privind montarea pe anumite modele, consultați catalogul Piese și accesorii (P&A) de vânzare cu amănuntul sau secțiunea Piese și accesorii de pe www.harley-davidson.com .

Contactați Harley-Davidson Customer Support Center (Centrul de asistență pentru clienți) la 1-800-258-2464 (numai SUA) sau 1-414-343-4056.

Cerințe pentru montare

AVERTISMENT

Siguranța motociclistului și a pasagerului depinde de instalarea corectă a acestui kit. Utilizați procedurile corespunzătoare din manualul de service. Dacă nu aveți capacitatea de a efectua procedura sau dacă nu aveți instrumentele corecte, lăsați un dealer Harley-Davidson să efectueze instalarea. Instalarea necorespunzătoare a acestui kit ar putea conduce la deces sau la vătămări grave. (00333b)

OBSERVAȚIE

Această fișă de instrucțiuni se referă la informațiile din manualul de service. Pentru montare, este necesar un manual de service pentru anul/modelul acestei motociclete și care se procură de la:

Un dealer Harley-Davidson.
La Portalul informațiilor de service H-D accesul este disponibil pe bază de abonament pentru majoritatea modelelor din 2001 și modelele mai noi.

PREGĂTIRE

1.	Marcați poziția ghidonului.
2.	Marcați poziția comenzii frânei față.
3.	Marcați poziția modulelor de control din stânga și din dreapta.

DEMONTAȚI

OBSERVAȚIE

Următorii pași sunt furnizați sub forma unui proces în linii generale. Urmați procedurile din manualul de service.

1.	Pregătiți vehiculul așa cum este menționat în secțiunea cablaj frontal din manualul de service.
2.	Scoateți capacul comutatorului de semnalizare la stânga.
3.	Scoateți ansamblul modulului instrumentului.
4.	Scoateți clema superioară a ghidonului.
5.	Scoateți ansamblul cablajului frontal.

MONTAȚI

OBSERVAȚIE

Următorii pași sunt furnizați sub forma unui proces în linii generale. Urmați procedurile din manualul de service.

1.	A se vedea figura 1. Instalați cablajul frontal nou (8).
2.	A se vedea figura 1. Instalați clema superioară nouă a ghidonului (6) inclusă în kit cu șuruburi originale. a. Poziționați ghidonul conform marcajelor efectuate în timpul dezasamblării. Strângeți conform manualului de service. b. Poziționați comenzile ghidonului conform marcajelor efectuate în timpul dezasamblării. Strângeți conform manualului de service. c. Instalați noul capac al comutatorului semnal viraj stânga (7).
3.	A se vedea figura 1. Asamblați noul modul de instrumente (1), garnitura (2) și suportul de montare (3). a. Dirijați ramificația cablajului frontal de la modulul instrumentului prin spatele suportului de montare (3). b. Instalați garnitura (2) pe noul modul de instrument (1). c. Conectați cablajul la modulul instrumentului, având grijă să aliniați corect conectorul în timpul inserării. d. Montați ansamblul modulului de instrument în suportul de montare (3) și fixați-l cu două șuruburi cu cap plat (5). Strângeți. Cuplu: 1,4–1,9 N·m (12–17 in-lbs)
4.	A se vedea figura 1. Instalați ansamblul modulului de instrumente pe clema superioară nouă a ghidonului (6) cu două șuruburi (4). Strângeți. Cuplu: 12–14 N·m (9–10 ft-lbs)

FINALIZAT

OBSERVAȚIE

Următorii pași sunt furnizați sub forma unui proces în linii generale. Urmați procedurile din manualul de service.

1.	Finalizați reasamblarea vehiculului, așa cum se menționează în secțiunea privind cablajul frontal din manualul de service.
2.	Efectuați procedura de înlocuire a modulului de instrument utilizând Digital Technician II. Consultați dealerul pentru detalii. OBSERVAȚIE Odată instalat și programat corect, noul modul de instrument nu va mai prezenta mesajul "Ride Mode Custom C".
