HARLEY-DAVIDSON LIVEWIRE INSTRUMENTENMODULE RETROFIT-KIT
941007312025-09-25
ALGEMENE INFORMATIE
Tabel 1. Algemene informatie
Sets | Voorgestelde Tools | Vaardigheidsniveau(1) |
|---|---|---|
76001570, 76001571 | Veiligheidsbrillen, Momentsleutel, Digital Technician II (DT II) |  |
(1) DTII en dealermontage vereist
SETINHOUD

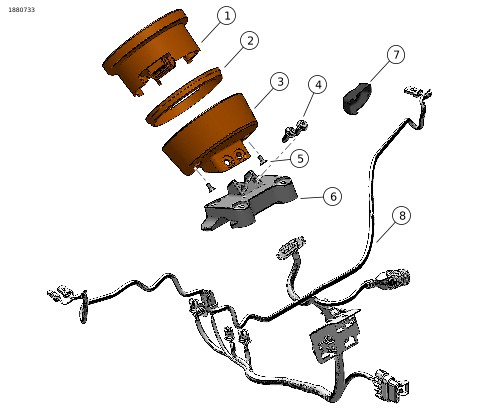

Afbeelding 1. Setinhoud: Harley-Davidson LiveWire instrumentenmodule retrofit-kit
Tabel 2. Setinhoud: Harley-Davidson LiveWire instrumentenmodule retrofit-kit
 | Controleer of alle inhoud aanwezig is in de kit voordat u onderdelen van het voertuig installeert of verwijdert. | ||||
|---|---|---|---|---|---|
Onderdeel | Aantal | Beschrijving | Onderdeelnr. | Opmerkingen | |
 | 1 | 1 | Instrumentenmodule | 70901272 | |
| 2 | 1 | Pakking | 67121-95A onderdeelnummer | |
| 3 | 1 | Montagebeugel instrument | 70901180 | |
| 4 | 2 | Bolkopschroef, klasse 8 | 10200830 | |
| 5 | 2 | Platkopschroef | 2361 | |
| 6 | 1 | Bovenste stuurklem | 55900352 | |
| 7 | 1 | Dop voor schakelaar linker richtingaanwijzer | 71500635 | |
| 8 | 1 | Kabelboom, voorste jumper | 69203345 | EV1 (DOM) model: Inbegrepen in kit 76001570 |
| 69203346 | EV3 (HDI) model, inbegrepen in kit 76001571 | |||
ALGEMEEN
Instructieblad is ook elektronisch beschikbaar. Voer een van de volgende handelingen uit om te controleren of u de meest recente versie gebruikt die beschikbaar is:
- Ga naar h-d.com/isheets
- Scan de QR-code in de linkerbovenhoek van het instructieblad
OPMERKING
Deze montagehandleiding kan een aanvullende video bevatten om de installateur te helpen bij het verduidelijken van een bepaald gedeelte van de assemblage. Een gekoppelde video bevindt zich aan het einde van deze montagehandleiding.
Modellen
NIET-HDI-MARKTEN
- 2020 LiveWire (ELW): Kit 76001570
HDI-MARKTEN
- 2020 LiveWire (ELW): Kit 76001571
Voor modelgerelateerde informatie raadpleegt u de Onderdelen en accessoires (P&A) Detailhandelcatalogus of het gedeelte ';Parts and Accessories'; (Onderdelen en accessoires) op www.harley-davidson.com .
Neem contact op met Harley-Davidson Customer Support Center op 1-800-258-2464 (alleen in de VS) of 1-414-343-4056.
Montagevereisten
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Een servicehandleiding voor het jaar en model van de de motorfiets is vereist voor deze installatie en is beschikbaar via:
- Een Harley-Davidson dealer.
- H-D service-informatie Portaal, een toegang gebaseerd op voorschrift voor de meeste 2001 en nieuwere modellen.
VOORBEREIDEN
| 1. | Markeer de positie van het stuur. | |
| 2. | Markeer de positie van de voorrembediening. | |
| 3. | Markeer de positie van de linker- en rechterbedieningsmodules. |
VERWIJDEREN
OPMERKING
De volgende stappen worden verstrekt als een overzicht van het proces. Hanteer de procedures in de servicehandleiding.
| 1. | Bereid het voertuig voor zoals vermeld in het gedeelte over de voorste kabelboom van de servicehandleiding. | |
| 2. | Verwijder de dop van de linker richtingaanwijzerschakelaar. | |
| 3. | Verwijder de instrumentenmodule. | |
| 4. | Verwijder de klem op het stuur. | |
| 5. | Verwijder de voorste kabelboom. |
INSTALLEREN
OPMERKING
De volgende stappen worden verstrekt als een overzicht van het proces. Hanteer de procedures in de servicehandleiding.
| 1. | Zie Afbeelding 1. De nieuwe voorste kabelboom (8) installeren. | |
| 2. | Zie Afbeelding 1. Installeer de nieuwe bovenste stuurklem (6) uit de kit met de originele schroeven. a. Plaats het stuur zoals het tijdens de demontage is gemarkeerd. Draai vast volgens servicehandleiding. b. Plaats de bedieningselementen op het stuur zoals ze tijdens de demontage zijn gemarkeerd. Draai vast volgens servicehandleiding. c. Installeer de nieuwe dop voor schakelaar linker richtingaanwijzer (7). | |
| 3. | Zie Afbeelding 1. Monteer de nieuwe instrumentenmodule (1), pakking (2) en montagebeugel (3). a. Leid de aftakking van de voorste kabelboom van de instrumentenmodule door de achterkant van de montagebeugel (3). b. Monteer pakking (2) op de nieuwe instrumentenmodule (1). c. Sluit de kabelboom aan op de instrumentenmodule en zorg ervoor dat de connector goed wordt uitgelijnd tijdens het plaatsen. d. Installeer de instrumentmodule-eenheid in de montagebeugel (3) en zet deze vast met twee platkopschroeven (5). Haal de bouten aan. Koppel: 1,4–1,9 N·m (12–17 in-lbs) | |
| 4. | Zie Afbeelding 1. Monteer de instrumentenmodule op de nieuwe bovenste stuurklem (6) met twee schroeven (4). Haal de bouten aan. Koppel: 12–14 N·m (9–10 ft-lbs) |
VOLTOOID
OPMERKING
De volgende stappen worden verstrekt als een overzicht van het proces. Hanteer de procedures in de servicehandleiding.
| 1. | Volledige hermontage van het voertuig zoals vermeld in het gedeelte over de voorste kabelboom van de servicehandleiding. | |
| 2. | Voer de vervangingsprocedure voor de instrumentenmodule uit met behulp van Digital Technician II. Raadpleeg de dealer voor meer informatie. OPMERKING Nadat de nieuwe instrumentenmodule correct is geïnstalleerd en geprogrammeerd, zal de functie "Ride Mode Custom C" niet langer beschikbaar zijn. |
