INSTRUMENTNI MODUL LIVEWIRE RETRO FIT KOMPLET HARLEY-DAVIDSON

941007312025-09-25

SPLOŠNE INFORMACIJE

Preglednica 1. Splošne informacije

Kompleti	Priporočeno orodje	Nivo znanja⁽¹⁾
76001570, 76001571	Varnostna očala, navorni ključ, Program Digital Technician II (DT II)

(1) Montažo mora opraviti serviser.

VSEBINA KOMPLETA

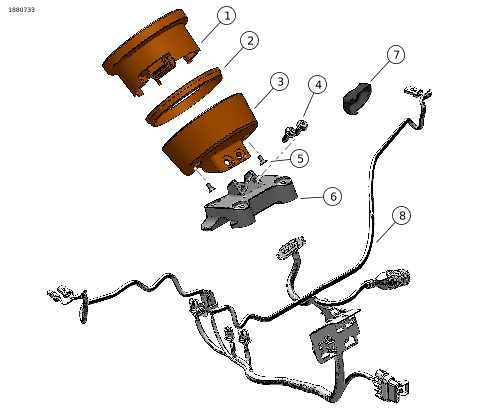

Slika 1. Vsebina kompleta: Instrumentni modul LiveWire Retro Fit komplet Harley-Davidson

Preglednica 2. Vsebina kompleta: Instrumentni modul LiveWire Retro Fit komplet Harley-Davidson

Pred nameščenjem ali odstranjevanjem delov iz vozila preverite, ali komplet vsebuje vse elemente.
Del	Količina	Opis	Št. dela	Opombe
1	1	Modul instrumentov	70901272
2	1	Tesnilo	67121-95A
3	1	Nosilec za pritrditev instrumenta	70901180
4	2	Vijak z gumbno glavo, razred 8	10200830
5	2	Vijak s plosko glavo	2361
6	1	Zgornja objemka krmila	55900352
7	1	Pokrovček stikala za smernike na levi strani	71500635
8	1	Kabelski snop, sprednji mostiček	69203345	Model EV1 (DOM): vključeno v komplet 76001570
8	1	Kabelski snop, sprednji mostiček	69203346	Model EV3 (HDI), vključen v komplet 76001571

SPLOŠNO

Navodila so na voljo tudi v elektronski obliki. Če želite preveriti, ali uporabljate najnovejšo različico, ki je na voljo, storite nekaj od tega:

Obiščite h-d.com/isheets.
Optično preberite QR kodo v zgornjem levem kotu navodil

OPOMBA

Ta navodila lahko vsebujejo dodatni video, ki bo inštalaterju pomagal pri razjasnitvi določenega dela sklopa. Povezani videoposnetek bi bil na koncu tega navodila.

Modeli

TRŽIŠČA BREZ HDI

2020 LiveWire (ELW): Komplet 76001570

TRŽIŠČA HDI

2020 LiveWire (ELW): Komplet 76001571

Za informacije o prileganju modelu glejte maloprodajni katalog Deli in dodatna oprema (P&A) ali razdelek Deli in dodatki na www.harley-davidson.com .

Obrnite se na Center za podporo strankam Harley-Davidson na številki 1-800-258-2464 (samo ZDA) ali 1-414-343-4056.

Zahteve za vgradnjo

OPOZORILO

Varnost voznika in sopotnika je odvisna od pravilne namestitve tega sklopa. Uporabite ustrezne postopke iz navodil za servisiranje. Če sami ne zmorete opraviti postopka ali nimate ustreznega orodja, naj montažo opravi serviser Harley-Davidson. Napačna montaža tega sklopa lahko povzroči hude poškodbe ali smrt. (00333b)

OPOMBA

Ta list z navodili se nanaša na informacije iz servisnega priročnika. Za to namestitev je potreben servisni priročnik za ustrezen letnik in model motocikla, ki je na voljo pri:

trgovcu z vozili Harley-Davidson.
Servisni informacijski portal H-D, dostop na podlagi naročnine na voljo za večino modelov letnik 2001 in novejše.

PRIPRAVITE

1.	Označite položaj krmila.
2.	Označite položaj naprave za upravljanje sprednje zavore.
3.	Označite položaj levega in desnega krmilnega modula.

ODSTRANJEVANJE

OPOMBA

Naslednji koraki so podani kot načrt postopka. Upoštevajte postopke v servisnem priročniku.

1.	Pripravite vozilo, kot je navedeno v razdelku sprednjega kabelskega snopa v servisnem priročniku.
2.	Odstranite pokrovček stikala levega smernika.
3.	Odstranite sklop modula instrumenta.
4.	Odstranite zgornjo objemko krmila.
5.	Odstranite sklop sprednjega kabelskega snopa.

MONTAŽA

OPOMBA

Naslednji koraki so podani kot načrt postopka. Upoštevajte postopke v servisnem priročniku.

1.	Glejte sliko 1. Namestite novi sprednji kabelski snop (8).
2.	Glejte sliko 1. Namestite novo zgornjo objemko krmila (6), ki je vključena v komplet z originalnimi vijaki. a. Usmerite krmilo, kot je bilo označeno med razstavljanjem. Pritrdite, glejte servisni priročnik. b. Usmerite kontrolnik krmila, kot je bilo označeno med razstavljanjem. Pritrdite, glejte servisni priročnik. c. Namestite novi pokrovček levega smernika (7).
3.	Glejte sliko 1. Sestavite novi instrumentni modul (1), tesnilo (2) in montažni nosilec (3). a. Povedite instrumentni modul sprednjega kabelskega snopa skozi zadnji del montažnega nosilca (3). b. Namestite tesnilo (2) na novi modul instrumenta (1). c. Kabelski snop povežite z modulom instrumenta in pazite, da med vstavljanjem pravilno poravnate konektor. d. Namestite sklop modula instrumenta v montažni nosilec (3) in ga pritrdite z dvema vijakoma s plosko glavo (5). Privijte. Navor: 1,4–1,9 N·m (12–17 in-lbs)
4.	Glejte sliko 1. Sklop instrumentnega modula namestite na novo zgornjo objemko krmila (6) z dvema vijakoma (4). Privijte. Navor: 12–14 N·m (9–10 ft-lbs)

DOPOLNITE

OPOMBA

Naslednji koraki so podani kot načrt postopka. Upoštevajte postopke v servisnem priročniku.

1.	Dokončajte sestavljanje vozila, kot je navedeno v razdelku sprednjega kabelskega snopa v servisnem priročniku.
2.	Izvedite postopek zamenjave instrumentnega modula z digitalnim tehnikom II. Za podrobnosti se obrnite na trgovca. OPOMBA Ko bo novi instrumentni modul pravilno nameščen in programiran, ne bo več imel funkcije »Ride Mode Custom C«.
