HARLEY-DAVIDSON LIVEWIRE -MITTARISTOMODUULIN RETRO-ASENNUSSARJA

941007312025-09-25

YLEISET TIEDOT

Taulukko 1. Yleistä

Sarjat	Ehdotetut työkalut	Osaamistaso⁽¹⁾
76001570, 76001571	Suojalasit, momenttiavain, Digital Technician II (DT II)

(1) Tarvitaan DTII ja jälleenmyyjän suorittama asennus

SARJAN SISÄLTÖ

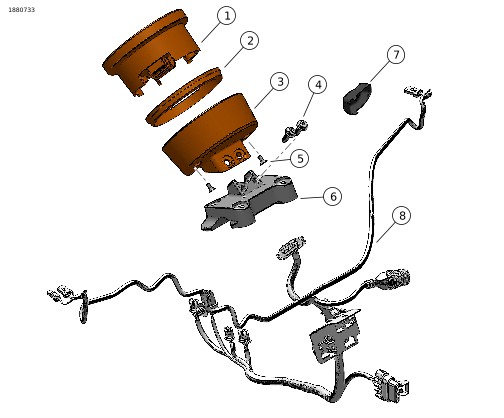

Kuva 1. Sarjan sisältö: Harley-Davidson LiveWire -mittaristomoduulin retroasennussarja

Taulukko 2. Sarjan sisältö: Harley-Davidson LiveWire -mittaristomoduulin retroasennussarja

Tarkista, että kaikki sisältö löytyy sarjasta ennen asentamisen aloittamista ja ennen kuin irrotat osia ajoneuvosta.
Kohde	Määrä	Kuvaus	Osanro	Muistiinpanoja
1	1	Mittarimoduuli	70901272
2	1	Tiiviste	67121-95A
3	1	Mittariston asennuskiinnike	70901180
4	2	Kuusiokoloruuvi, Luokka 8	10200830
5	2	Litteäkantaruuvi	2361
6	1	Ylempi ohjaustangon puristin	55900352
7	1	Vasemmanpuoleisen suuntavilkun kytkimen kansi	71500635
8	1	Kaapelisto, etummainen hyppyjohdin	69203345	EV1 (DOM) -malli: Sisältyy sarjaan 76001570
8	1	Kaapelisto, etummainen hyppyjohdin	69203346	EV3 (HDI) -malli, sisältyy sarjaan 76001571

YLEISTÄ

Käyttöohje on saatavilla myös sähköisesti. Varmistaaksesi, että käytät uusinta saatavilla olevaa versiota, tee yksi seuraavista:

Siirry kohtaan h-d.com/isheets
Skannaa ohjelehden vasemmassa yläkulmassa oleva QR-koodi

HUOMAUTUS

Tässä ohjelehtisessä voi olla lisävideo , joka auttaa asentajaa selventämällä tiettyä kokoonpanon osaa. Linkitetty video sijaitsisi tämän ohjelehtisen lopussa.

Mallit

MUUT KUIN HDI-MARKKINAT

2020 LiveWire (ELW): Sarja 76001570

HDI-MARKKINAT

2020 LiveWire (ELW): Sarja 76001571

Mallien sovitetiedot löytyvät Varaosat ja lisävarusteet (P&A) -vähittäismyyntiluettelosta tai www.harley-davidson.com :n “Parts and Accessories” (osat ja lisävarusteet) -osiosta.

Ota yhteyttä Harley-Davidson asiakastukikeskukseen numerossa 1-800-258-2464 (vain Yhdysvallat) tai 1-414-343-4056.

Asennusvaatimukset

VAROITUS

Kuljettajan ja matkustajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Noudata korjaamokäsikirjan menettelyjä. Jos toimenpide on mielestäsi liian vaikea tai sinulla ei ole sen tekemiseen tarvittavia työkaluja, pyydä Harley-Davidson-jälleenmyyjää tekemään asennus. Tämän sarjan virheellinen asennus voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00333b)

HUOMAUTUS

Tässä ohjelehdessä viitataan korjaamokäsikirjan tietoihin. Tämän asianmukainen asennus vaatii saman vuoden ja mallin moottoripyörän korjaamokäsikirjaa, joka on saatavissa:

Harley-Davidson-jälleenmyyjältä.
H-D-palvelun tietoportaali tarjoaa tilauspohjaisen käyttöoikeuden useimmille vuoden 2001 ja sitä uudemmille malleille.

VALMISTELU

1.	Merkitse ohjaustangon sijainti.
2.	Merkitse etujarrun hallintalaitteen sijainti.
3.	Merkitse vasemman- ja oikeanpuoleisten ohjausmoduulien sijainti.

IRROTA

HUOMAUTUS

Seuraavat vaiheet toimitetaan prosessin yhteenvetona. Seuraa huolto-oppaan menettelyjä.

1.	Valmistele ajoneuvo huolto-oppaan kaapelistoa käsittelevässä osiossa kuvatulla tavalla.
2.	Poista vasemman suuntavilkun kytkimen suojus.
3.	Poista mittaristokokoonpano.
4.	Irrota ohjaustangon yläkiinnike.
5.	Irrota etummainen kaapelistokokoonpano.

ASENNA

HUOMAUTUS

Seuraavat vaiheet toimitetaan prosessin yhteenvetona. Seuraa huolto-oppaan menettelyjä.

1.	Katso Kuva 1. Asenna uusi etukaapelisto (8).
2.	Katso Kuva 1. Asenna sarjan mukana tuleva uusi ylempi ohjaustangon kiinnike (6) alkuperäisillä ruuveilla. a. Sijoita ohjaustanko purkamisen aikana merkityllä tavalla. Kiristä huolto-oppaan mukaan. b. Sijoita ohjaustangon painikkeet purkamisen aikana merkityllä tavalla. Kiristä huolto-oppaan mukaan. c. Asenna uusi vasemman suuntavilkun kytkimen suojus (7).
3.	Katso Kuva 1. Kokoa uusi mittaristomoduuli (1), tiiviste (2) ja asennusteline (3). a. Reititä etummaisen kaapeliston mittaristomoduuli asennuskiinnikkeen takaosan (3) läpi. b. Asenna tiiviste (2) uuteen mittarimoduuliin (1). c. Kytke kaapelisto mittaristomoduuliin huolellisesti kohdistaen liitin oikein asennuksen aikana. d. Asenna mittaristokokoonpano asennuskiinnikkeeseen (3) ja kiinnitä kahdella litteäkantaisella ruuvilla (5). Kiristä. Vääntömomentti: 1,4–1,9 N·m (12–17 in-lbs)
4.	Katso Kuva 1. Asenna mittaristomoduuli uuteen ylempään ohjaustangon kiinnikkeeseen (6) kahdella ruuvilla (4). Kiristä. Vääntömomentti: 12–14 N·m (9–10 ft-lbs)

VALMIS

HUOMAUTUS

Seuraavat vaiheet toimitetaan prosessin yhteenvetona. Seuraa huolto-oppaan menettelyjä.

1.	Viimeistele kokoaminen huolto-oppaan etummaista kaapelistoa käsittelevän osion mukaisesti.
2.	Suorita mittariston vaihto Digital Technician II:n avulla. Pyydä jälleenmyyjältä lisätietoja. HUOMAUTUS Kun uusi mittaristo on asennettu ja ohjelmoitu oikein, se ei enää tue "Custom C" -ajotilaa.
