HARLEY-DAVIDSON LIVEWIRE MŰSZERMODUL RETRÓ SZERELŐKÉSZLET
941007312025-09-25
ÁLTALÁNOS TUDNIVALÓK
Táblázat 1. Általános információk
Készletek | Javasolt szerszámok | Nehézségi szint(1) |
|---|---|---|
76001570, 76001571 | Védőszemüveg, nyomatékkulcs, Digital Technician II (DT II) |  |
(1) DTII és márkakereskedői telepítés szükséges
A KÉSZLET TARTALMA

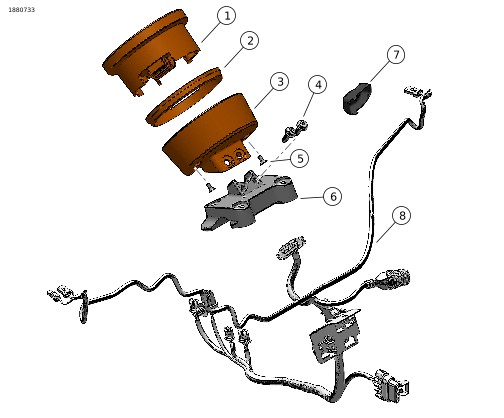

Ábra 1. A készlet tartalma: Harley-Davidson LiveWire műszermodul retró szerelőkészlet
Táblázat 2. A készlet tartalma: Harley-Davidson LiveWire műszermodul retró szerelőkészlet
 | Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla. | ||||
|---|---|---|---|---|---|
Tétel | Menny. | Leírás | Part No. | Megjegyzések | |
 | 1 | 1 | Műszermodul | 70901272 | |
| 2 | 1 | Tömítés | 67121-95A | |
| 3 | 1 | Műszer rögzítő konzol | 70901180 | |
| 4 | 2 | Félgömbfejű zárócsavar, 8. fokozat | 10200830 | |
| 5 | 2 | Süllyesztett fejű csavar | 2361 | |
| 6 | 1 | Felső kormánybilincs | 55900352 | |
| 7 | 1 | Bal oldali irányjelző kapcsoló kupak | 71500635 | |
| 8 | 1 | Kábelköteg, első áthidaló | 69203345 | EV1 (DOM) modell: a 76001570. számú készlet tartalmazza |
| 69203346 | EV3 (HDI) modell, a 76001571. számú készlet tartalmazza | |||
ÁLTALÁNOS TUDNIVALÓK
Az útmutató lap elektronikusan is elérhető. Ellenőrizze, hogy az elérhető legújabb verziót használja, a következőképpen:
- Lépjen tovább ide: h-d.com/isheets.
- Olvassa be a használati utasítás bal felső sarkában lévő QR-kódot
MEGJEGYZÉS
Az Útmutató laphoz tartozhat kiegészítő videó is , amely segíthet tisztázni a szerelés egyes szakaszait. A videó hivatkozása az Útmutató lap végén található.
Modellek
NEM-HDI PIACOK
- 2020-as LiveWire (ELW): 76001570. számú készlet
HDI PIACOK
- 2020-as LiveWire (ELW): 76001570. számú készlet
A felszereléssel kapcsolatos tájékoztatásért lásd a Alkatrészek és tartozékok (P&A) kiskereskedelmi katalógust vagy a www.harley-davidson.com Parts and Accessories (alkatrészek és tartozékok) részét.
A Harley-Davidson ügyfélszolgálati központja az 1-414-343-4056-os, illetve (csak az USA-ban) az 1-800-258-2464-es telefonszámon érhető el.
Szerelési követelmények
FIGYELEMA motoros és az utas biztonsága a készlet megfelelő beszerelésétől függ. Alkalmazza a szervizkézikönyvben ismertetett megfelelő eljárást. Ha nem áll módjában elvégezni az eljárást, vagy ha nem rendelkezik a megfelelő szerszámokkal, akkor a beszerelést végeztesse el Harley-Davidson-márkakereskedésben. A készlet nem megfelelő módon való beszerelése súlyos, akár végzetes személyi sérülést is okozhat. (00333b)
MEGJEGYZÉS
Ez az útmutatólap a szervizkézikönyv információin alapul. A szereléshez az adott évjáratú és modellű motorkerékpár szervizkönyve szükséges. Ezt innen tudod beszerezni:
- Egy Harley-Davidson-márkakereskedéstől.
- A H-D szervizinformációs portálján, amely előfizetéses hozzáférést biztosít a legtöbb 2001-es és újabb modellhez.
ELŐKÉSZÜLETEK
| 1. | Jelölje meg a helyzetét a kormányon. | |
| 2. | Jelölje meg az első fékvezérlés helyzetét. | |
| 3. | Jelölje meg a bal és jobb oldali vezérlőmodulok helyzetét. |
ELTÁVOLÍTÁS
MEGJEGYZÉS
A következő lépések vázlatosan ismertetik az eljárást. Kövesse a szervizkézikönyvben található eljárásokat.
| 1. | Készítse elő a járművet a szervizkézikönyv első kábelkötegre vonatkozó részében leírtak szerint. | |
| 2. | Távolítsa el a bal oldali irányjelző kapcsolójának a kupakját. | |
| 3. | Távolítsa el a műszermodul szerelvényt. | |
| 4. | Távolítsa el a kormány felső bilincsét. | |
| 5. | Távolítsa el az első kábelköteg szerelvényt. |
BESZERELÉS
MEGJEGYZÉS
A következő lépések vázlatosan ismertetik az eljárást. Kövesse a szervizkézikönyvben található eljárásokat.
| 1. | Lásd: 1. ábra. Szerelje be az új elülső kábelköteget (8). | |
| 2. | Lásd: 1. ábra. Szerelje be a készletben található új felső kormánybilincset (6) az eredeti csavarokkal. a. Helyezze el a kormányt úgy, ahogy a szétszerelés során megjelölte. Húzza meg a szervizkézikönyv szerint. b. Helyezze el a kormány kezelőszerveit úgy, ahogy a szétszerelés során megjelölte. Húzza meg a szervizkézikönyv szerint. c. Szerelje fel az új bal irányjelző kapcsoló kupakját (7). | |
| 3. | Lásd: 1. ábra. Szerelje össze az új műszermodult (1), a tömítést (2) és a tartókonzolt (3). a. Vezesse el az első kábelköteg műszermodul-ágát a rögzítőkonzol hátulján keresztül (3). b. Szerelje fel a tömítést (2) az új műszermodulra (1). c. Csatlakoztassa a kábelköteget a műszermodulhoz, ügyelve arra, hogy behelyezés közben megfelelően igazítsa a csatlakozót. d. Szerelje be a műszermodul szerelvényt a rögzítőkonzolba (3), és rögzítse két laposfejű csavarral (5). Húzza meg. Nyomaték: 1,4–1,9 N·m (12–17 in-lbs) | |
| 4. | Lásd: 1. ábra. Szerelje fel a műszermodul szerelvényt az új felső kormánybilincsre (6) két csavarral (4). Húzza meg. Nyomaték: 12–14 N·m (9–10 ft-lbs) |
KÉSZ
MEGJEGYZÉS
A következő lépések vázlatosan ismertetik az eljárást. Kövesse a szervizkézikönyvben található eljárásokat.
| 1. | Fejezze be a jármű összeszerelését a szervizkézikönyv első kábelkötegre vonatkozó részében leírtak szerint. | |
| 2. | Végezze el a műszermodul cseréjét a Digital Technician II segítségével. A részletekért fordulj a márkakereskedőhöz. MEGJEGYZÉS A megfelelő felszerelés és programozás után az új műszermodulon már nem lesz "Ride Mode Custom C". |
