KOMPLET ZA NAKNADNU UGRADNJU INSTRUMENTNOG MODULA LIVEWIRE ZA HARLEY-DAVIDSON
941007312025-09-25
OPĆE INFORMACIJE
Tablica 1. Opće informacije
Kompleti | Preporučeni alati | Razina vještine(1) |
|---|---|---|
76001570, 76001571 | Zaštitne naočale, moment ključ, Tehničar digitalne elektronike II (DT II) |  |
(1) Potrebna instalacija aplikacije DTII kod dobavljača
SADRŽAJ KOMPLETA

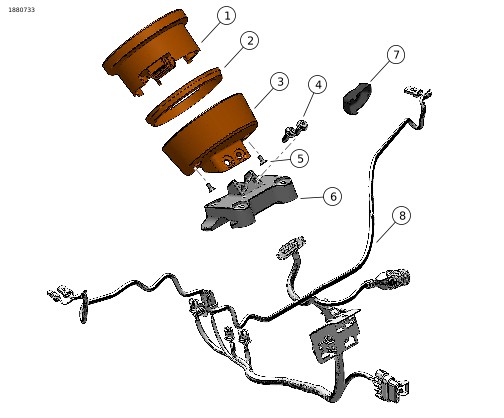

Slika 1. Sadržaj kompleta: Komplet za naknadnu ugradnju instrumentnog modula LiveWire za Harley-Davidson
Tablica 2. Sadržaj kompleta: Komplet za naknadnu ugradnju instrumentnog modula LiveWire za Harley-Davidson
 | Prije ugradnje ili uklanjanja predmeta s vozila provjerite je li sadržaj kompleta potpun. | ||||
|---|---|---|---|---|---|
Stavka | Kol. | Opis | Br. dijela | Napomene | |
 | 1 | 1 | Modul instrumenata | 70901272 | |
| 2 | 1 | Brtva | 67121-95A | |
| 3 | 1 | Nosač instrumenata | 70901180 | |
| 4 | 2 | Vijak zaobljene glave, klasa 8 | 10200830 | |
| 5 | 2 | Vijak s ravnom glavom | 2361 | |
| 6 | 1 | Gornja stezaljka upravljača | 55900352 | |
| 7 | 1 | Poklopac prekidača lijevog pokazivača smjera | 71500635 | |
| 8 | 1 | Kabelski snop, prednji kratkospojnik | 69203345 | Model EV1 (DOM): uključeno u komplet 76001570 |
| 69203346 | Model EV3 (HDI), uključen u komplet 76001571 | |||
OPĆENITO
List s uputama dostupan je i u elektroničkom obliku. Da biste provjerili koristite li najnoviju dostupnu verziju, učinite jedno od sljedećeg:
- Idite na h-d.com/isheets
- Skenirajte QR kod u gornjem lijevom kutu lista s uputama
NAPOMENA
Ovaj list s uputama može sadržavati Dodatni video koji pomaže instalateru shvatiti određeni dio sklopa. Povezani videozapis nalazit će se na kraju ovog lista s uputama.
Modeli
TRŽIŠTA IZVAN HDI PROGRAMA
- 2020 LiveWire (ELW): Komplet 76001570
HDI TRŽIŠTA
- 2020 LiveWire (ELW): Komplet 76001571
Informacije o ugrađivanju dijelova za pojedini model potražite u Dijelovi i pribor (Dijelovi i pribor) Maloprodajnom katalogu ili odjeljku Parts and Accessories (Dijelovi i pribor) na stranici www.harley-davidson.com .
Obratite se centru za podršku korisnicima tvrtke Harley-Davidson na broj telefona 1-800-258-2464 (samo u SAD-u) ili 1-414-343-4056.
Zahtjevi za postavljanje
UPOZORENJESigurnost vozača i putnika ovisi o ispravnom postavljanju ovog pribora. Primijenite odgovarajuće postupke iz servisnog priručnika. Ako vam je postupak prezahtjevan ili nemate pravi alat, obratite se dobavljaču za Harley-Davidson®. Neispravno postavljanje ovog pribora može rezultirati smrću ili ozbiljnim ozljedama. (00333b)
NAPOMENA
Ovaj list s uputama odnosi se na informacije iz servisnog priručnika. Za postavljanje je potreban servisni priručnik za godinu i model motocikla, koji je dostupan:
- Kod dobavljača za Harley-Davidson.
- Na H-D Portalu servisnih informacija, na koji se može pretplatiti i dostupan je za većinu modela iz 2001. i novijih.
PRIPREMA
| 1. | Označite položaj upravljača. | |
| 2. | Označite položaj ručice prednje kočnice. | |
| 3. | Označite položaj lijevog i desnog upravljačkog modula. |
UKLONITE
NAPOMENA
Sljedeći koraci služe za kratak pregled postupka. Slijedite postupke u servisnom priručniku.
| 1. | Pripremite vozilo kako je navedeno u servisnom priručniku u odjeljku o prednjem kabelskom snopu. | |
| 2. | Skinite poklopac prekidača lijevog pokazivača smjera. | |
| 3. | Uklonite sklop instrumentnog modula. | |
| 4. | Uklonite gornju stezaljku upravljača. | |
| 5. | Uklonite sklop prednjeg kabelskog snopa. |
POSTAVLJANJE
NAPOMENA
Sljedeći koraci služe za kratak pregled postupka. Slijedite postupke u servisnom priručniku.
| 1. | Pogledajte sliku 1. Ugradite novi prednji kabelski snop (8). | |
| 2. | Pogledajte sliku 1. Ugradite novu gornju stezaljku upravljača (6) koja je uključena u komplet koristeći originalne vijke. a. Postavite upravljač onako kako je označen tijekom rastavljanja. Zategnite prema uputama iz servisnog priručnika. b. Postavite komande upravljača onako kako su označene tijekom rastavljanja. Zategnite prema uputama iz servisnog priručnika. c. Ugradite novi poklopac prekidača lijevog pokazivača smjera (7). | |
| 3. | Pogledajte sliku 1. Sastavite novi instrumentni modul (1), brtvu (2) i montažni nosač (3). a. Provedite granu instrumentnog modula prednjeg kabelskog snopa kroz stražnji dio montažnog nosača (3). b. Ugradite brtvu (2) na novi instrumentni modul (1). c. Spojite kabelski snop na instrumentni modul uz pažljivo poravnavanje priključka prilikom umetanja. d. Ugradite sklop instrumentnog modula u montažni nosač (3) i pričvrstite ga s dva vijka s ravnom glavom (5). Pritegnite. Moment: 1,4–1,9 N·m (12–17 in-lbs) | |
| 4. | Pogledajte sliku 1. Ugradite sklop instrumentnog modula na novu gornju stezaljku upravljača (6) pomoću dva vijka (4). Pritegnite. Moment: 12–14 N·m (9–10 ft-lbs) |
U CIJELOSTI
NAPOMENA
Sljedeći koraci služe za kratak pregled postupka. Slijedite postupke u servisnom priručniku.
| 1. | Dovršite ponovno sastavljanje vozila kako je navedeno u servisnom priručniku u odjeljku o prednjem kabelskom snopu. | |
| 2. | Izvršite postupak zamjene instrumentnog modula pomoću programa Digital Technician II. Više informacija potražite kod dobavljača. NAPOMENA Nakon što se pravilno instalira i programira, novi instrumentni modul više neće imati značajku "Ride Mode Custom C". |
