КОМПЛЕКТ ЗА РЕТРО МОНТАЖ НА ИНСТРУМЕНТАЛЕН МОДУЛ HARLEY-DAVIDSON LIVEWIRE
941007312025-09-25
ОБЩА ИНФОРМАЦИЯ
Таблица 1. Обща информация
Комплекти | Предложени инструменти | Ниво на умения(1) |
|---|---|---|
76001570, 76001571 | Защитни очила, динамометричен гаечен ключ, Digital Technician II (DT II) |  |
(1) Изисква се монтаж от оторизиран дилър и DTII
СЪДЪРЖАНИЕ НА КОМПЛЕКТА

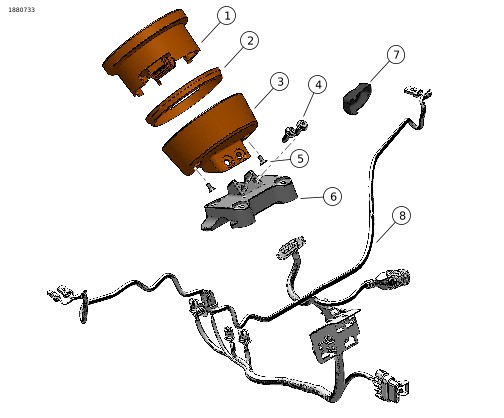

Фигура 1. Съдържание на комплекта: Комплект за ретро монтаж на инструментален модул Harley-Davidson Livewire
Таблица 2. Съдържание на комплекта: Комплект за ретро монтаж на инструментален модул Harley-Davidson Livewire
 | Уверете се, че всички части са налични в комплекта, преди да монтирате или отстранявате елементи от превозното средство. | ||||
|---|---|---|---|---|---|
Елемент | Количество | Описание | Част № | Бележки | |
 | 1 | 1 | Модул арматурно табло | 70901272 | |
| 2 | 1 | Уплътнение | 67121-95A | |
| 3 | 1 | Монтажна скоба за инструмент | 70901180 | |
| 4 | 2 | Винт с обла глава, клас 8 | 10200830 | |
| 5 | 2 | Винт с плоска глава | 2361 | |
| 6 | 1 | Горна скоба за кормило | 55900352 | |
| 7 | 1 | Капачка на превключвателя на ляв мигач | 71500635 | |
| 8 | 1 | Кабелен сноп, преден джъмпер | 69203345 | Модел EV1 (DOM): включено в комплект 76001570 |
| 69203346 | Модел EV3 (HDI), включен в комплекта 76001571 | |||
ОБЩИ
Листът с инструкции е достъпен и в електронен вид. За да потвърдите, че използвате най-новата налична версия, направете едно от следните неща:
- Отидете на h-d.com/isheets
- Сканирайте QR кода в горния ляв ъгъл на листа с инструкции
NOTE
Този списък с инструкции може да има допълнително видео, за да помогне на монтиращия да изясни определена част от монтажа. Свързан видеоклип ще бъде разположен в края на този списък с инструкции.
Модели
ПАЗАРИ, КОИТО НЕ СЕ ПОКРИВАТ ОТ HDI
- LiveWire (ELW) 2020 г.: Комплект 76001570
ПАЗАРИ С ПОКРИТИЕ ОТ HDI
- LiveWire (ELW) 2020 г.: Комплект 76001571
За информация за съответствие с модела, моля, вижте Части и аксесоари (P&A) каталога за части и аксесоари, раздел www.harley-davidson.com .
Свържете се с центъра за поддръжка на клиенти на Harley-Davidson на 1-800-258-2464 (само за САЩ) или на 1-414-343-4056.
Изисквания за монтаж
ПРЕДУПРЕЖДЕНИЕБезопасността на водача и пътника зависи от правилното поставяне на този комплект. Следвайте съответните процедури в наръчника за обслужване. Ако сметнете, че не можете да извършите процедурата или не разполагате с правилните инструменти, свържете се с дилър на Harley-Davidson да извърши инсталирането. Неправилното поставяне на този комплект би могло да предизвика смърт или сериозно нараняване. (00333b)
NOTE
Тези инструкции се отнасят до информацията в сервизното ръководство. За този монтаж е необходимо сервизно ръководство за мотоциклет от този модел и година и е наличен от:
- Дилър на Harley-Davidson.
- Порталът с информация за обслужване на H-D, базиран на абонамент достъп за повечето модели от 2001 г. и по-нови.
ПРИГОТВЕТЕ СЕ
| 1. | Маркирайте позицията на кормилото. | |
| 2. | Маркирайте позицията на управлението на предната спирачка. | |
| 3. | Маркирайте позицията на левите и десните контролни модули. |
СВАЛЯНЕ
NOTE
Следните стъпки са предвидени като общ преглед на процеса. Следвайте процедурите в сервизното ръководство.
| 1. | Подгответе мотоциклета, както е посочено в раздела за преден кабелен сноп на сервизното ръководство. | |
| 2. | Свалете капачката на превключвателя на левия мигач. | |
| 3. | Отстранете модула на инструмента. | |
| 4. | Свалете горната скоба на кормилото. | |
| 5. | Отстранете модула на предния кабелен сноп. |
МОНТИРАНЕ
NOTE
Следните стъпки са предвидени като общ преглед на процеса. Следвайте процедурите в сервизното ръководство.
| 1. | Вижте фигура 1. Инсталирайте нов преден кабелен сноп (8). | |
| 2. | Вижте фигура 1. Монтирайте нова горна скоба на кормилото (6), включена в комплекта с оригинални винтове. a. Позиционирайте кормилото, както е маркирано по време на разглобяването. Затегнете според сервизното ръководство. b. Позиционирайте контролите на кормилото, както са маркирани по време на разглобяването. Затегнете според сервизното ръководство. c. Поставете нова капачка на превключвателя за мигача (7). | |
| 3. | Вижте фигура 1. Сглобете нов инструментален модул (1), уплътнение (2) и монтажна скоба (3). a. Прокарайте разклонението на инструменталния модул на предния кабелен сноп през задната част на монтажната скоба (3). b. Монтирайте уплътнение (2) на новия инструментален модул (1). c. Свържете кабелния сноп към модула на инструмента, като внимавате правилно да подравните конектора, докато поставяте. d. Монтирайте модула на инструмента в монтажната скоба (3) и закрепете с два винта с плоска глава (5). Затегнете. Въртящ момент: 1,4–1,9 N·m (12–17 in-lbs) | |
| 4. | Вижте фигура 1. Монтирайте модула на инструмента върху нова горна скоба на кормилото (6) с два винта (4). Затегнете. Въртящ момент: 12–14 N·m (9–10 ft-lbs) |
ЗАВЪРШЕНО
NOTE
Следните стъпки са предвидени като общ преглед на процеса. Следвайте процедурите в сервизното ръководство.
| 1. | Пълно сглобяване на мотоциклета, както е посочено в раздела за предния кабелен сноп в сервизното ръководство. | |
| 2. | Извършете процедура за подмяна на инструментален модул с помощта на Digital Technician II. Вижте дилър за подробности. NOTE След като бъде инсталиран и програмиран правилно, новият инструментален модул вече няма да разполага с "Ride Mode Custom C". |
