KIT PEMASANGAN HARNES KABEL SPEAKER FAIRING BAWAH BERPENDINGIN UDARA (PN 76000978)
941001542025-10-01
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit
Alat-alat yang Disarankan
Level Keahlian(1)
76000978
Kacamata pelindung, Kunci torsi, Obeng
(1) Kombinasi kalibrasi perangkat lunak, alat atau teknik khusus yang diperlukan untuk instalasi
ISI KIT
Gambar 1. Isi Kit: Komponen Servis, Speaker Lower fairing
Tabel 2. Isi Kit: Komponen Servis, Speaker Lower fairing
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
Item
Jumlah
Deskripsi
No. Komponen
Catatan
1
6
Sekrup, pendek
2995
2
2
Gasket
25700895
3
Gromet
12100071
4
Harnes kabel speaker
Tidak dijual terpisah
5
4
Mur penahan
10100064
6
8
Sekrup, panjang
10200294
7
10
Tali strap kabel
10006
8
Boks speaker, kanan
Tidak dijual terpisah
9
Boks speaker, kiri
Tidak dijual terpisah
UMUM
Lembar instruksi juga tersedia secara elektronik. Untuk memverifikasi bahwa Anda menggunakan versi terkini yang tersedia, lakukan salah satu hal berikut:
CATATAN
Lembar instruksi ini mungkin berisi Video Tambahan untuk membantu pemasang dengan penjelasan bagian tertentu dari rakitan. Tautan ke video akan ditempatkan di akhir lembar instruksi ini.
CATATAN
Sistem audio dan speaker yang baru dipasang tidak akan memutar audio kecuali jika dikonfigurasikan menggunakan aplikasi audio Harley-Davidson atau oleh dealer resmi Harley-Davidson.
CATATAN
Berbagai generasi speaker, amplifier, dan pemasangan kabel untuk kendaraan Harley-Davidson tidak dirancang atau diuji untuk bekerja bersama. Silakan berkonsultasi dengan dealer Anda untuk memastikan kinerja dan kompatibilitas yang optimal.
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
  • Dealer Harley-Davidson.
  • Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru.
Hal-hal yang perlu diperhatikan:
  • Sebaiknya pemasangan dilakukan oleh teknisi di dealer Harley-Davidson.
  • Unduh Aplikasi Audio Harley-Davidson dari tempat aplikasi tersedia.
  • Gunakan kit ini secara bersamaan dengan kit Audio Harley-Davidson yang didukung Rockford Fosgate® lainnya.
  • Pelindung ini HANYA untuk digunakan pada sistem audio Harley-Davidson 2014 dan lebih baru.
Item-item ini tersedia di dealer Harley Davidson setempat Anda:
  • Touring 2014 dan Setelahnya: Diperlukan pembelian terpisah dari Boks Depan Speaker Bagian Bawah Fairing Berwarna Serasi Harley-Davidson (No. Komponen 57100233) untuk pemasangan ini. SEMUA model memerlukan pembelian terpisah untuk rumah speaker depan kiri dan kanan. Kunjungi dealer Anda atau hubungi Pusat Dukungan Pelanggan Harley-Davidson untuk kecocokan warna yang tepat.
  • Touring 2014 dan Setelahnya: Diperlukan pembelian terpisah dari Kit Fairing Bawah Berventilasi Harley-Davidson Berwarna Serasi (No. Komponen 57100258xxx) untuk pemasangan ini. Model FLH atau FLTR memerlukan pemasangan awal atau bersamaan dari fairing bawah Harley-Davidson berpendingin udara .
  • Touring 2014 dan Setelahnya: Diperlukan pembelian terpisah Kit Amplifier Primer dan Dongle Harley-Davidson (No. Komponen 76000997) untuk pemasangan ini.
  • Model Touring 2014 dan setelahnya: Pembelian terpisah Kit Pemasangan Amplifier Primer Harley-Davidson (No. Komponen 76000974 atau 76001045) diperlukan untuk pemasangan ini.
  • Model Touring 2014 dan setelahnya: Pembelian terpisah Kit Pemasangan Amplifier Sekunder Harley-Davidson (No. Komponen 76000975) diperlukan untuk pemasangan ini. Ini tergantung pada jumlah speaker yaitu jika ada enam atau lebih speaker dan cara penugasan saluran amplifier.
  • Touring 2014 dan Setelahnya: Mungkin diperlukan pembelian terpisah dari Kit Speaker Stage 1 atau 2 Harley-Davidson (No. Komponen 76000984 atau 76000985) untuk pemasangan ini.
PERSIAPAN
PERINGATAN
Untuk mencegah starter kendaraan tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepas sekring utama sebelum melakukan pemasangan lampu depan. (00251b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis kendaraan tahun/model ini dibutuhkan untuk pemasangan. Manual servis tersebut tersedia di dealer Harley-Davidson.
CATATAN
Model dengan keamanan: Nonaktifkan sistem keamanan.
1. Lepas tas sadel sisi kiri dan kanan.
2. Lepas penutup samping kiri dan kanan.
3. Lepas sekring utama.
4. Lepas jok.
5. Lepas tangki bahan bakar.
6. Lepaskan kabel melalui penutup.
FAIRING BAWAH BERVENTILASI
CATATAN
Lihat Syarat Pemasangan untuk komponen yang tepat yang diperlukan untuk perakitan.
1. Lepaskan fairing bawah.

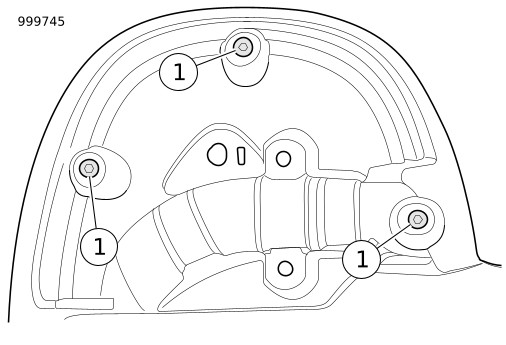

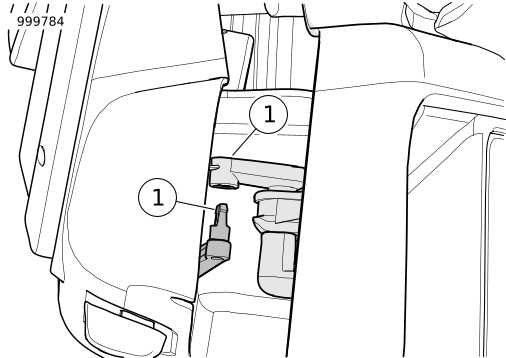

2. Lihat Gambar 2. Dari belakang: Lepaskan sekrup (1).
1Sekrup (3)
Gambar 2. Sekrup Belakang

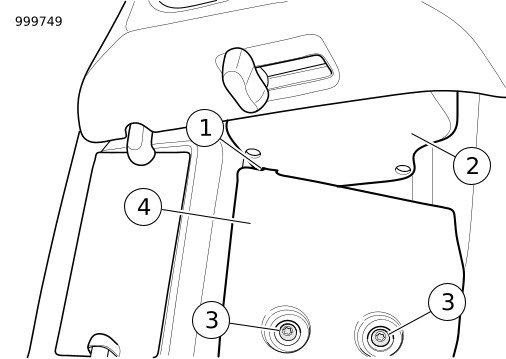

3. Lihat Gambar 3. Dari depan: Lepas sekrup (3), panel penutup (4) dan boks sarung penutup (2).
a. Lepas penghubung lubang ventilasi.
1Tab pengunci
2Rakitan boks sarung tangan
3Sekrup (2)
4Block-off panel
Gambar 3. Tab Pengunci dan Panel Pengunci

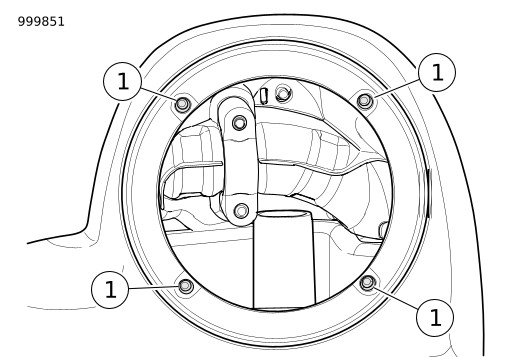

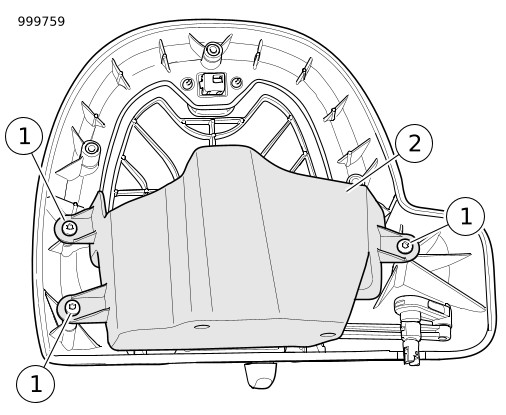

4. Lihat Gambar 4. Lepas sekrup kotak sarung penutup (1) dan kotak sarung penutup (2).
1Sekrup boks sarung penutup (3)
2Boks sarung tangan
Gambar 4. Sekrup Boks Sarung Tangan

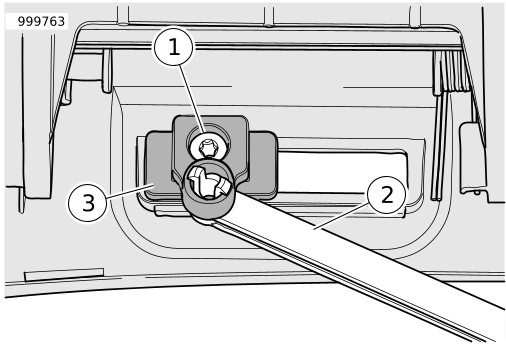

5. Lihat Gambar 5. Lepaskan sekrup (1) dan penghubung (2).
a. Pasang komponen pada penutup depan baru. Kencangkan.
Torque: 1,3–2 N·m (12–18 in-lbs)
1Sekrup penghubung ventilasi
2Sambungan
3Kenop
Gambar 5. Sekrup Penghubung Ventilasi

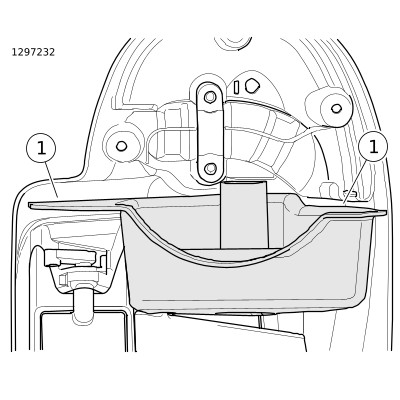

6. Lihat Gambar 6. Bersihkan area permukaan kontak gasket (1) dengan campuran 50-70 persen alkohol isopropil dan 30-50 persen air sulingan.
1Area permukaan kontak
Gambar 6. Permukaan Pertemuan Gasket pada Fairing Bagian Bawah

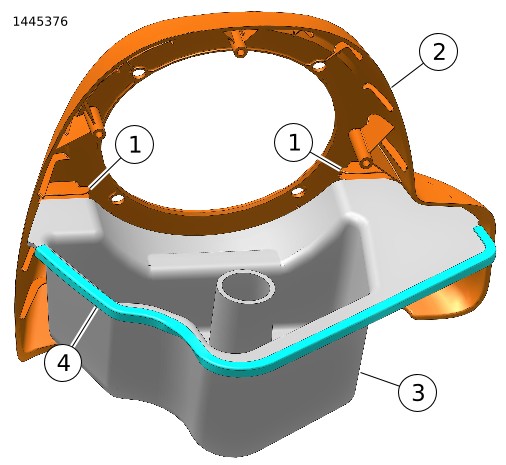

7. Lihat Gambar 7. Rakit boks speaker depan (2) dan alas boks speaker (3).
a. Bersihkan tepi dari flensa alas tempat gasket busa (4) untuk dioleskan dengan campuran 50-70 persen alkohol isopropil dan 30-50 persen air suling.
b. Mulai dari salah satu ujung dan bungkus gasket di sekitar alas boks speaker (3).
c. Potong dan simpan kelebihan gasket.
d. Masukkan alas boks speaker (3) ke bagian depan rib (1).
1Boks depan di bagian rib (2)
2Bagian depan boks speaker
3Alas boks speaker
4Tepi alas dan gasket busa
Gambar 7. Rakitan Boks Speaker
8. Lihat Gambar 8. Posisikan rakitan boks speaker dan pasang penghubung (1).
1Sambungan
Gambar 8. Pasang Penghubung
9. Lihat Gambar 9. Dari belakang: Pasang sekrup boks speaker (1). Kencangkan.
Torque: 1,3–2 N·m (12–18 in-lbs)
1Sekrup (3)
Gambar 9. Sekrup Belakang

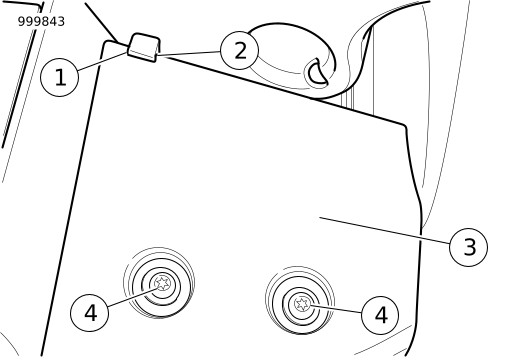

10. Lihat Gambar 10. Letakkan bagian gasket yang dipotong (1) di atas lokasi tab dari panel penutup dan pasang panel tersebut.
a. Gunakan threadlocker pada ulir sekrup (4).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU) (99642-97)
b. Pasang sekrup (4). Kencangkan.
Torque: 7,3–8,4 N·m (65–74 in-lbs)
1Gasket
2Locating tab
3Block-off panel
4Sekrup (2)
Gambar 10. Block-off Panel dan Locating Tab Foam

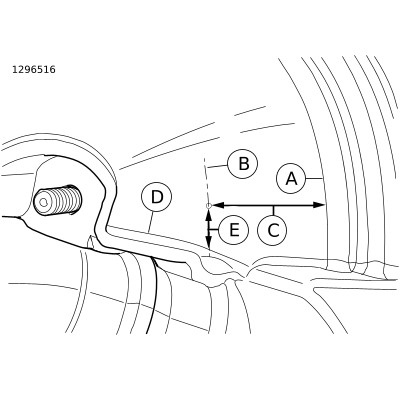

11. Lihat Gambar 11. Lubangi bagian belakang fairing bagian bawah.
a. Dari tepi bagian luar (A), buat sebuah garis paralel (B) dengan jarak yang telah ditentukan (C).
Length/Dimension/Distance: 25 mm (1 in)
b. Dari tepi bawah (D) buat sebuah tanda titik pada garis paralel tersebut dengan jarak yang telah ditentukan (E).
Length/Dimension/Distance: 9,5 mm (0.375 in)
ATepi bagian luar
BGaris paralel
C1,0 inci (25 mm)
DTepi bawah
E0,375 inci (9,5 mm)
Gambar 11. Tempat Lubang Bor
12. Tutup tempat lubang bor dengan selotip agar cat tidak retak dan terkelupas.
13. Buat lubang di tempat lubang bor di dinding sisi bagian dalam boks sarung penutup.
Diameter: 25 mm (1 in)
a. Rapikan lubang dengan mengampelas permukaan secara lembut.
14. Lihat Gambar 1. Pasang grommet karet (3) ke dalam lubang yang dibor.
15. Lihat Gambar 12. Pasang mur penahan (4) dari dalam bukaan yang besar.
1Mur penahan (4)
Gambar 12. Mur Penahan
16. Ulangi prosedur untuk sisi sebaliknya.
17. Pasang fairing bagian bawah.
PASANG
1. Arahkan harnes kabel speaker di sepanjang harnes utama di dalam bak kabel menuju kepala kemudi.
a. Konektor harnes harus terletak di area penutup sisi kanan.
b. Terminal speaker harnes harus ditempatkan di dalam area boks speaker.
2. Lihat Gambar 12. Arahkan terminal speaker (3) melalui grommet di fairing bawah.
a. Pasang speaker di dalam boks. Lihat kit yang sesuai untuk pemasangan.
b. Panjang kabel harnes adalah sama. Kenali sisi kanan dan kiri dengan warna kabel.
c. Kanan: Biru muda dan biru muda/hitam.
d. Kiri: Biru muda/jingga dan biru muda/abu-abu.
e. Biarkan harnes cukup kendur untuk memungkinkan pemindahan speaker.

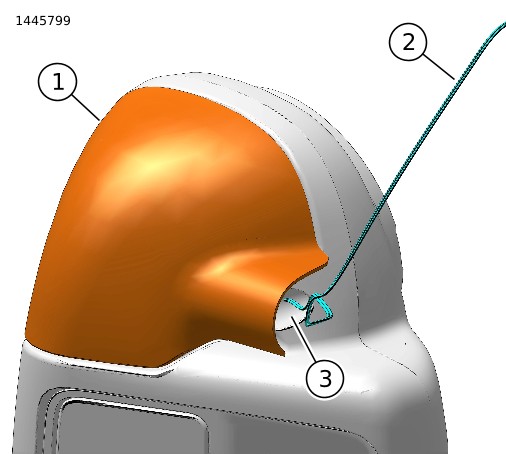

3. Lihat Gambar 13. Pasang tutup fairing bawah (2).
4. Arahkan dan tahan harnes dengan menggunakan pengikat kabel.
5. Ulangi prosedur untuk sisi sebaliknya.
6. Lihat Gambar 1. Hubungkan [351B] dari kabel speaker (4) ke:
a. Amplifier Primer Terpasang: [351A] dari harnes amplifier primer.
b. Amplifier Primer dan Sekunder Terpasang: [352A_1] atau [352A_2] dari harnes amplifier sekunder.
c. Buat sambungan harnes di area penutup sisi kanan.

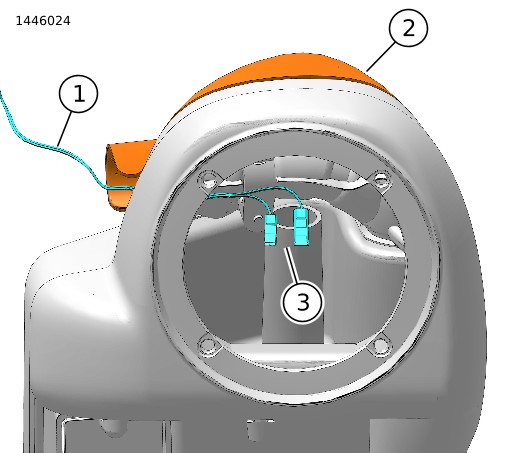

1Harnes kabel speaker
2Tutup Fairing
3Terminal speaker
Gambar 13. Pengaturan Jalur Harnes Kabel
1Tutup Fairing
2Harnes kabel speaker
3Pengaturan jalur harnes
Gambar 14. Pengaturan Jalur Harnes Kabel
SELESAI
CATATAN
Untuk mencegah kerusakan pada sistem suara, pastikan ignisi dalam posisi OFF sebelum memasang sekring utama.
1. Pasang sekring utama.
2. Putar ignisi ke posisi ON, tetapi jangan menghidupkan kendaraan.
3. Pastikan semua speaker berfungsi dan fungsi pemudar depan/belakang dapat beroperasi dengan baik. Jika tidak, periksa jaringan kabel speaker.
4. Pasang kabel melalui kotak kabel.
5. Pasang tangki bahan bakar.
6. Pasang jok.
7. Pasang penutup sisi kiri dan kanan.
8. Pasang tas sadel sisi kiri dan kanan.
PENGATURAN APLIKASI
1. Lihat Gambar 15. Mengakses sistem audio Anda.
a. Sandingkan perangkat (1) ke sistem.
b. Akses menu aplikasi (2) untuk mengatur sistem suara kendaraan.
1Penambahan perangkat Bluetooth
2Konfigurasikan sistem audio
Gambar 15. Akses Sistem
2. Lihat Gambar 16. Layar menu utama.
a. Ikon menu utama (1).
b. Atur ulang atau ubah nomor identifikasi pribadi (PIN) keamanan (2).
c. Edit dan ganti nama sistem Anda (3).
d. Sesuaikan menu utama dengan gambar motor Anda (4).
e. Indikator sambungan Bluetooth. Simbol slash through (Ø) menunjukkan: Tidak Terhubung (5).
1Menu utama
2Ubah pin keamanan
3Ganti nama sistem
4Sesuaikan gambar menu utama
5Indikator koneksi Bluetooth
Gambar 16. Menu Utama
3. Lihat Gambar 17. Layar menu pengaturan.
a. Ikon menu pengaturan (1).
b. Digunakan untuk memindai kode QR (2) pada Lembar Instruksi.
c. Pengaturan manual untuk speaker Stage 1 atau 2, lokasi speaker, dan white noise untuk menetapkan lokasi speaker.
1Menu Pengaturan
2Pemindaian Kode QR
3Pengaturan manual
Gambar 17. Menu Pengaturan
4. Lihat Gambar 18. Layar pengaturan equalizer.
a. Ikon pengaturan equalizer (1).
b. Tala frekuensi equalizer 7-band (2).
c. Sesuaikan atau preset pilihan equalizer (3).
1Menu equalizer
2Equalizer 7-Band
3Pemilihan preset equalizer
Gambar 18. Menu Equalizer
5. Lihat Gambar 19. Layar menu diagnostik.
a. Ikon menu diagnostik (1) menampilkan status sistem suara.
b. Buka layar pengujian speaker (2).
c. Menyegarkan status speaker dan amplifier (3) setelah perbaikan komponen.
d. Pilih speaker untuk pengujian dan fungsi white noise (4).
e. Kembali ke layar menu diagnostik (5).
1Menu diagnostik
2Layar uji speaker
3Status refresh
4Pilih speaker untuk memutar white noise
5Selesai dan kembali ke menu diagnostik
Gambar 19. Menu Diagnostik
