Специальные инструменты

Описание	НОМЕР ЗАПАСНОЙ ЧАСТИ	Кол-во
ПРИСПОСОБЛЕНИЕ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ ВЛАГИ В ТОРМОЗНОЙ ЖИДКОСТИ DOT 4	HD-48497-A	1

Выжимая левый ручной рычаг, вы включаете главный цилиндр сцепления, который обеспечивает давление в рабочем цилиндре муфты сцепления, смонтированном в правой крышке двигателя. Поршень рабочего цилиндра выдвигается, воздействуя на подшипник выключения муфты, который освобождает диски сцепления.

Периодически проверяйте уровень рабочей жидкости привода сцепления. См. Регламент технического обслуживания → Сервисная документация → Периодичность регулярного технического обслуживания: модели V-Rod 2017 года .

ПРИМЕЧАНИЕ

Во время каждого технического обслуживания проверяйте содержание влаги в тормозной жидкости с помощью ПРИСПОСОБЛЕНИЕ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ ВЛАГИ В ТОРМОЗНОЙ ЖИДКОСТИ DOT 4 (НОМЕР ЗАПАСНОЙ ЧАСТИ:HD-48497-A). Следуйте инструкциям по эксплуатации, входящим в комплект поставки инструмента.
Промывайте систему сцепления и меняйте жидкость DOT 4 каждые два года или чаще, если содержание влаги в ней составляет 3 % или более.
Запрещается доливать или сливать тормозную жидкость из тормозной системы при нормальном уровне износа, за исключением случаев ее замены в соответствии с графиком технического обслуживания.
По мере износа сцепления уровень жидкости в бачке повышается. Емкость бачка достаточна, чтобы компенсировать износ сцепления.

1.	Поставьте мотоцикл и руль так, чтобы бачок главного тормозного цилиндра расположился горизонтально.
2.	См. Рисунок 1. Проверьте уровень через смотровое окошко расширительного бачка. Если жидкость в бачке есть, смотровое окошко должно быть темным. Если смотровое окошко целиком не темное, перейдите к следующему шагу.
	УВЕДОМЛЕНИЕ Тормозная жидкость DOT 4 может повредить окрашенные поверхности и внешние панели при контакте с ними. Обязательно соблюдайте меры предосторожности и обеспечивайте защиту поверхностей от проливов при выполнении работ на тормозной системе. Пренебрежение данным указанием может привести к повреждению декоративных покрытий мотоцикла. (00239c)
3.	Очистите крышку главного цилиндра сцепления от грязи и пыли. Отверните два винта крышки главного цилиндра сцепления. Снимите крышку.
4.	Убедитесь, что уровень жидкости в бачке главного цилиндра сцепления находится на отметке FILL (ЗАПОЛНЕНО), находящейся в верхней части выступа на внутренней стороне задней стенки емкости. При низком уровне жидкости долейте ТОРМОЗНУЮ ЖИДКОСТЬ DOT 4 (деталь № 99953-99A), которую можно приобрести у дилера Harley-Davidson. ПРИМЕЧАНИЕ Не переполняйте бачок главного цилиндра сцепления. По мере износа дисков сцепления поршень цилиндра вытесняет жидкость в емкость расширительного бачка, что приводит к его переполнению. Превышение максимального уровня рабочей жидкости может вызвать повреждение механизма сцепления.
	УВЕДОМЛЕНИЕ В гидравлическом приводе сцепления используется тормозная жидкость DOT 4 Brake Fluid. Запрещается использовать другие рабочие жидкости, так как их несовместимость может привести к повреждению оборудования. (00353b) УВЕДОМЛЕНИЕ Не допускайте попадания грязи и твердых частиц в бачок главного тормозного цилиндра. Наличие грязи или мусора в бачке может привести к сбоям в работе и повреждению оборудования. (00205c) ПРЕДУПРЕЖДЕНИЕ Контакт с тормозной жидкостью DOT 4 Brake Fluid может привести к серьезным последствиям для здоровья. Отсутствие надлежащих средств индивидуальной защиты кожи и глаз может привести к серьезным травмам или гибели людей. При вдыхании: сохраняйте спокойствие, выйдите на свежий воздух, обратитесь за медицинской помощью. При попадании на кожу: снимите загрязненную одежду. Незамедлительно начните промывать кожу большим количеством воды в течение 15-20 минут. При развитии раздражения обратитесь за медицинской помощью. При попадании в глаза: промывайте глаза под проточной водой в течение не менее 15 минут, при этом держите глаза открытыми. При развитии раздражения обратитесь за медицинской помощью. При проглатывании: прополоскайте рот и выпейте большое количество воды. Не вызывайте рвоту. Контроль при работе с ядом контактного действия. Незамедлительно обратитесь за медицинской помощью. Более подробную информацию см. в паспорте безопасности вещества на sds.harley-davidson.com (00240e)
5.	Проверьте отсутствие на прокладке крышки главного цилиндра сцепления разрывов, порезов, трещин и других повреждений. При необходимости замените прокладку. Аккуратно установите крышку с прокладкой на расширительный бачок главного цилиндра. Закрепите крышку двумя винтами. Затяните винты с моментом: Крутящий момент: 0,7–0,9 N·m (6–8 in-lbs) Винты крышки главного цилиндра сцепления ПРИМЕЧАНИЕ Если уровень рабочей жидкости в бачке главного цилиндра сцепления соответствует требованиям, но сцепление при этом не работает должным образом, см. руководство по техническому обслуживанию или обратитесь к дилеру Harley-Davidson.

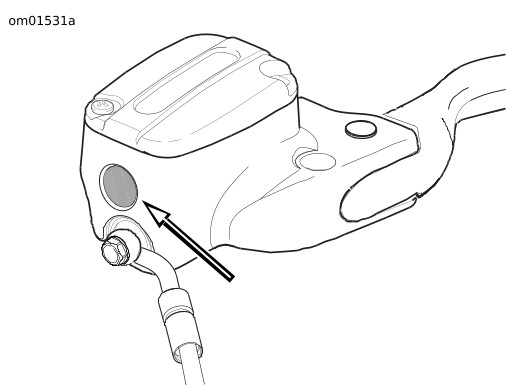

Рисунок 1. Смотровое окошко расширительного бачка сцепления
