Проверка уровня охладительной жидкости в бачке
| 1. | Поднимите сиденье. | |
| 2. | VRSCF: снимите передние боковые крышки. Cм. Техническое обслуживание и смазка → Передние боковые крышки: модель VRSCF. | |
| 3. | Cм. Рисунок 1. Повернув крепежный штифт с проволочной серьгой на 1/4 оборота против часовой стрелки, освободите крышку воздушного фильтра. Извлеките крышку воздушного фильтра из передних установочных отверстий. | |
 ПРЕДУПРЕЖДЕНИЕНе ослабляйте затяжку и не снимайте герметичную крышку, пока система охлаждения остается горячей. Давление в системе охлаждения может привести к выбросу горячей охлаждающей жидкости и пара из-под герметичной крышки, вызвав сильные ожоги. Перед началом обслуживания системы охлаждения дайте мотоциклу остыть. (00091c) | ||
| 4. | Cм. Рисунок 2. Проверяйте уровень охладительной жидкости в расширительном бачке только после ее остывания, поставив мотоцикл на подножку для парковки. | |
| 5. | Если уровень опустится ниже отметки COLD FULL (ХОЛОДН. ПОЛН.), снимите крышку бачка, потянув за язычок, и долейте АНТИФРИЗ И ОХЛАДИТЕЛЬНУЮ ЖИДКОСТЬ С УВЕЛИЧЕННЫМ СРОКОМ СЛУЖБЫ МАРКИ GENUINE HARLEY-DAVIDSON до отметки COLD FULL. ПРИМЕЧАНИЕ АНТИФРИЗ И ОХЛАДИТЕЛЬНАЯ ЖИДКОСТЬ С УВЕЛИЧЕННЫМ СРОКОМ СЛУЖБЫ МАРКИ GENUINE HARLEY-DAVIDSON предварительно разбавлены в требуемом соотношении и готовы к использованию. НЕ разбавляйте ее водой. | |
| 6. | Закройте крышку бачка. | |
| 7. | Установите крышку воздушного фильтра. Закрепите крышку, повернув крепежный штифт с проволочной серьгой на 1/4 оборота по часовой стрелке. | |
| 8. | VRSCF: установите передние боковые крышки. Cм. Техническое обслуживание и смазка → Передние боковые крышки: модель VRSCF. ПРИМЕЧАНИЕ Если при холодном двигателе расширительный бачок охладительной жидкости пуст, это может означать, что в систему охлаждения попал воздух. Заполните систему охлаждающей жидкостью и стравите весь попавший в систему воздух. Для выполнения техобслуживания обратитесь к авторизованному дилеру Harley-Davidson. |
УВЕДОМЛЕНИЕ
Регулярно очищайте воздухозаборники и поверхность радиатора. Листья и другой мусор могут скапливаться на поверхности радиатора и ухудшать его работу, что может привести к перегреву и повреждению мотоцикла. (00197d)
| 1 | Крышка воздушного фильтра |
| 2 | Крепежный штифт с проволочной серьгой |
Рисунок 1. Крышка воздушного фильтра

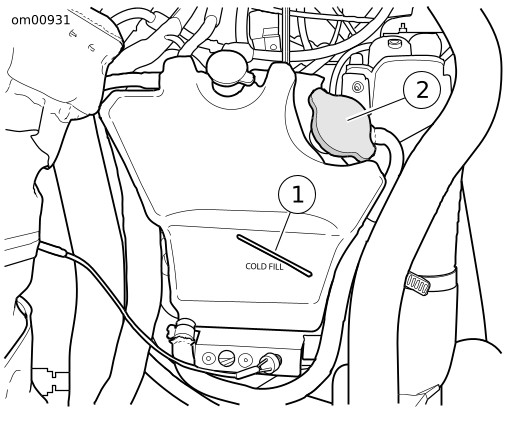

| 1 | Отметка полного бачка в холодном состоянии |
| 2 | Крышка |
Рисунок 2. Расширительный бачок
