Ознакомьтесь с расположением всех органов управления, предназначенных для эксплуатации и технического обслуживания вашего мотоцикла.
ПРИМЕЧАНИЕ
Компания Harley-Davidson оставляет за собой право изменять характеристики, оснащение или конструкцию в любое время без уведомления и без наложения каких-либо обязательств.
См. сведения об органах управления водителя и обслуживаемых компонентах, доступ к которым осуществляется из положения сидя, в Рисунок 1.
См. сведения об органах управления водителя и обслуживаемых компонентах, доступ к которым осуществляется с левой стороны, в Рисунок 2.
См. сведения об органах управления водителя и обслуживаемых компонентах, доступ к которым осуществляется с правой стороны, в Рисунок 3.

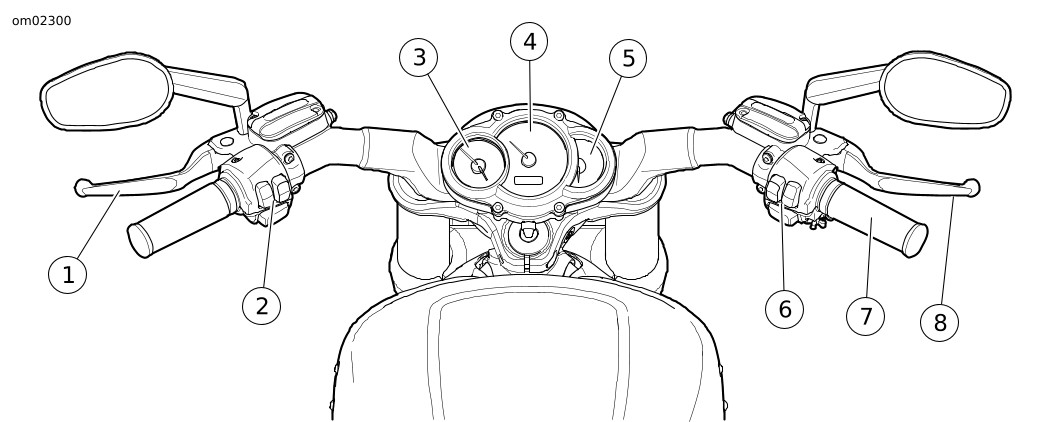

| 1 | Рычаг сцепления |
| 2 | Блок органов управления с левой стороны руля |
| 3 | Тахометр |
| 4 | Спидометр |
| 5 | Указатель уровня топлива |
| 6 | Блок органов управления с правой стороны руля |
| 7 | Ручка газа |
| 8 | Рычаг переднего тормоза |
Рисунок 1. Органы управления и обслуживаемые компоненты

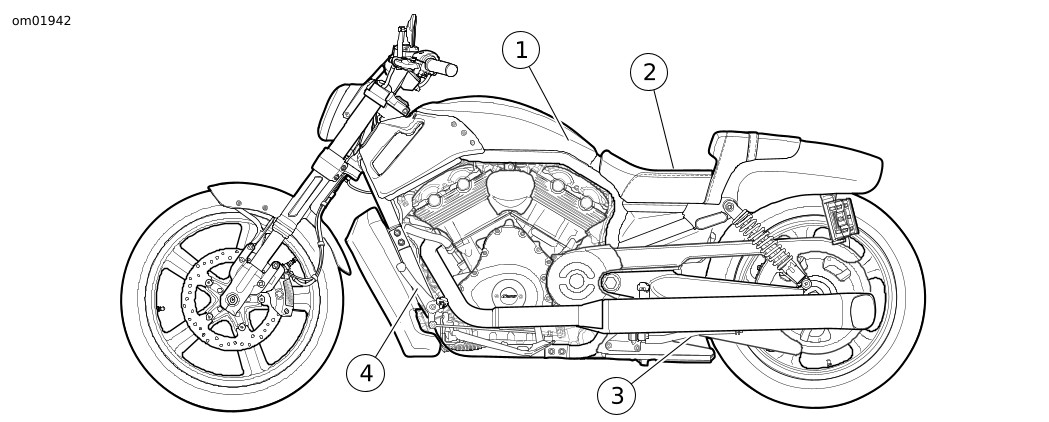

| 1 | Расширительный бачок (под крышкой воздухозаборника) |
| 2 | Крышка горловины топливного бака (под сиденьем) |
| 3 | Окно контроля прогиба ремня |
| 4 | Рычаг переключения передач |
Рисунок 2. Органы управления и обслуживаемые компоненты

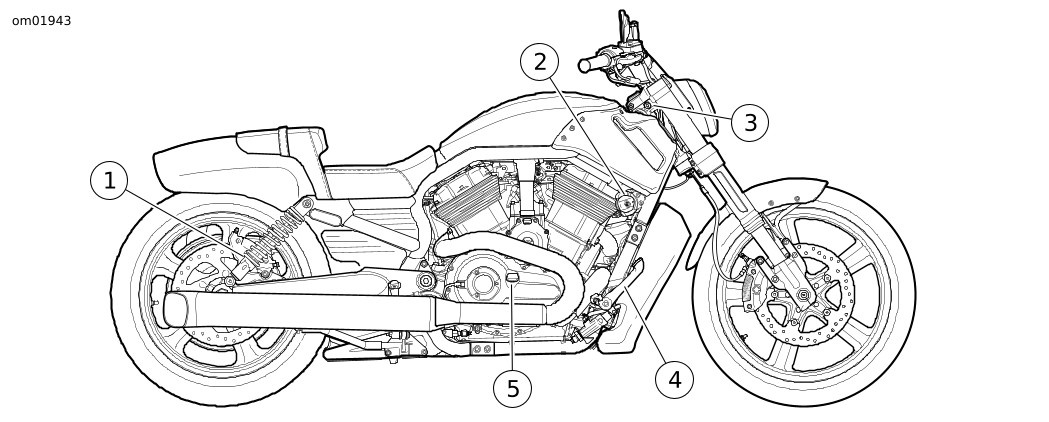

| 1 | Регулировка амортизатора |
| 2 | Замок зажигания |
| 3 | Блокировка вилки |
| 4 | Рычаг тормоза |
| 5 | Масляный щуп |
Рисунок 3. Органы управления и обслуживаемые компоненты
