Se familiariser avec l'emplacement de toutes les commandes de fonctionnement et de maintenance de votre moto.
REMARQUE
Harley-Davidson se réserve le droit de modifier les spécifications, l'équipement ou les conceptions à tout moment, sans préavis ou obligation.
Voir Figure 1 pour les commandes du conducteur et les composants pour l'entretien accessibles en position assise.
Voir Figure 2 pour les commandes du conducteur et les composants pour l'entretien accessibles à gauche.
Voir Figure 3 pour les commandes du conducteur et les composants pour l'entretien accessibles à droite.

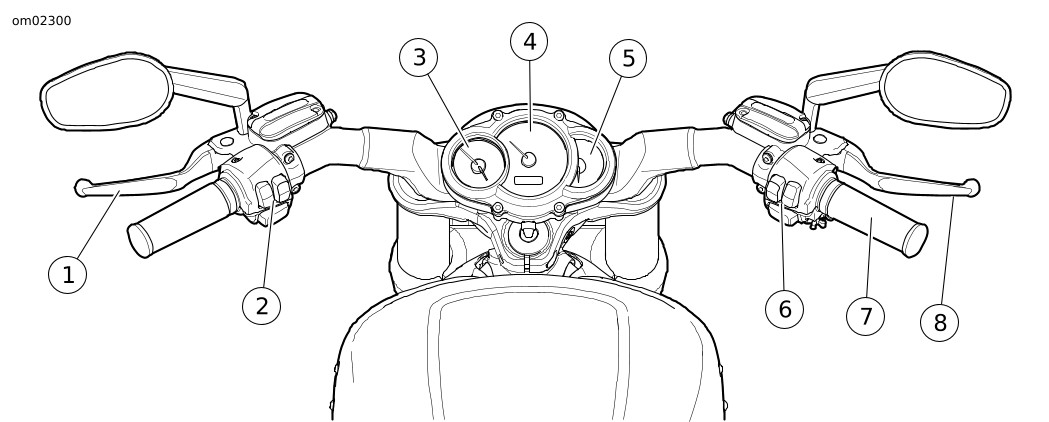

| 1 | Levier de guidon d'embrayage |
| 2 | Module de commande gauche du guidon |
| 3 | Compte-tours |
| 4 | Indicateur de vitesse |
| 5 | Jauge de carburant |
| 6 | Module de commande de droite du guidon |
| 7 | Poignée tournante de commande des gaz |
| 8 | Levier de frein avant |
Figure 1. Commandes et composants pour l'entretien

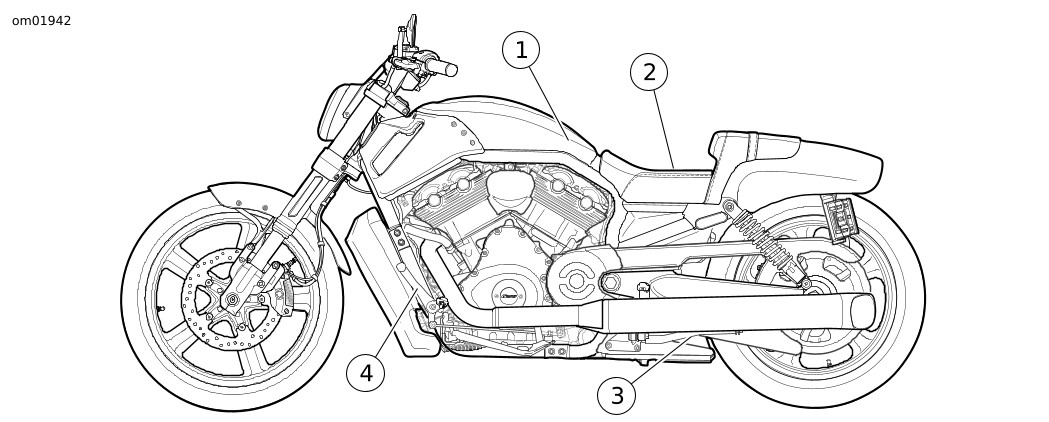

| 1 | Réservoir de liquide de refroidissement (sous le couvercle de la boîte à air) |
| 2 | Bouchon de remplissage de carburant (sous la selle) |
| 3 | Fenêtre de fléchissement de courroie |
| 4 | Levier de sélection de vitesse |
Figure 2. Commandes et composants pour l'entretien

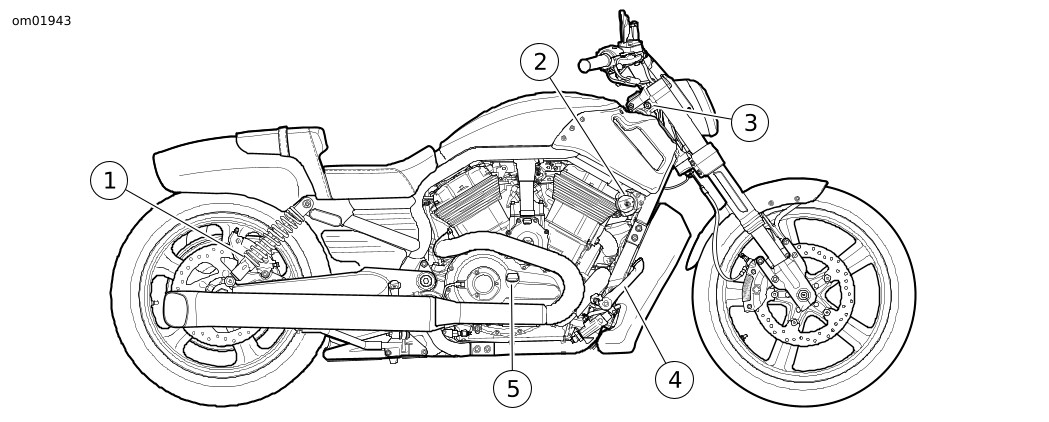

| 1 | Réglage de l'amortisseur |
| 2 | Interrupteur d'allumage |
| 3 | Verrou de fourche |
| 4 | Levier de frein |
| 5 | Jauge de niveau d'huile |
Figure 3. Commandes et composants pour l'entretien
