Specialverktyg
| Beskrivning | Artikelnummer | Mängd |
|---|---|---|
| OIL FILTER WRENCH (OLJEFILTERNYCKEL) | HD-42311 | 1 |
Se Schemalagt underhåll → Serviceprotokoll → Normala serviceintervaller: V-Rod-modeller 2017. Under varma årstider ska motoroljan bytas regelbundet vid normal service.
Under kalla årstider ska intervallerna för oljebyte vara kortare. Se Underhåll och smörjning → Smörjning vid låg temperatur.
VARNINGSe till att du inte får något smörjmedel på däck, hjul eller bromsar när du byter vätskor. Den minskade friktionen innebär en mycket allvarlig olycksrisk, vilket kan leda till dödsfall eller allvarliga personskador. (00047d)
OBS!
Blanda inte oljesorter hur som helst. En del oljor reagerar med varandra när de blandas. Användning av dåliga eller icke renande oljor kan fördärva motorn. (00184a)
| 1. | Se Figur 2. Lossa på oljeavtappningspluggen och töm ut oljan fullständigt. | |
| 2. | Ta bort det undre kylarstödet för att lättare komma åt oljefiltret. | |
| 3. | Ta ur oljefiltret med hjälp av en OIL FILTER WRENCH (OLJEFILTERNYCKEL) (Artikelnummer:HD-42311). Oljefiltret sitter på en oljefilterhållare framför motorn. ANMÄRKNING Gör dig av med olja och oljefilter i enlighet med lokala bestämmelser. | |
| 4. | Rengör filterpackningens kontaktyta på fästplattan. (Ytan ska vara slät och fri från smuts eller gammalt packningsmaterial.) | |
| 5. | Se Figur 1. Applicera ett tunt skikt olja på packningens kontaktyta på fästplattan och på packningen till det nya oljefiltret (art.nr 63793-01K). | |
| 6. | Skruva på filtret på adaptern tills packningen är i kontakt med plattans yta och vrid sedan ytterligare ett 2/3–1 fullt varv. | |
| 7. | Se Figur 2. Installera avtappningspluggen för motorolja. Dra åt avtappningspluggen till 30–40 N·m (22–30 ft-lbs). | |
| 8. | Montera det undre kylarstödet om det tagits bort. Dra åt fästdetaljerna till 20–26 N·m (15–19 ft-lbs). | |
| 9. | Se Tekniska data → Tekniska data → Kapaciteter. Fyll på rekommenderad mängd olja i motorn. | |
| 10. | Kontrollera oljenivån i oljetanken. Se Underhåll och smörjning → Kontrollera oljenivån. |
| 1 | BARA ett tunt oljelager |
| 2 | Oljefilter |
| 3 | Anliggningsyta |
Figur 1. Påstrykning av ett tunt oljelager

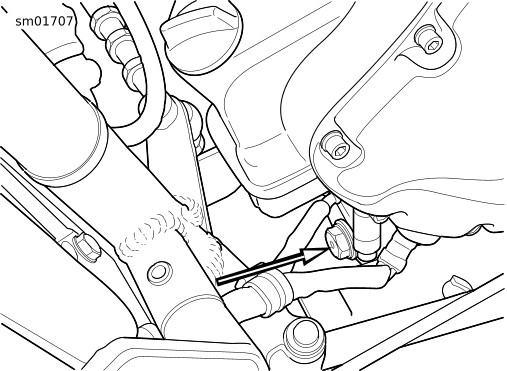

Figur 2. Oljeavtappningsplugg: V-Rod-modellen
