Kontroll av kylvätskans nivå i expansionskärlet
| 1. | Öppna sadeln. | |
| 2. | VRSCF: Ta bort de främre sidokåporna. Se Underhåll och smörjning → Främre sidokåpor: VRSCF-modeller. | |
| 3. | Se Figur 1. Ta bort luftlådehöljet genom att vrida ringsprinten 1/4 varv moturs. Ta av luftlådehöljet från de främre styrhålen. | |
 VARNINGSkruva inte av eller ta bort trycklocket när kylsystemet är varmt. Kylsystemet står under tryck och het kylvätska och ånga kan pressas ut ur systemet, vilket kan ge svåra brännskador. Låt motorcykeln svalna innan service utförs på kylsystemet. (00091c) | ||
| 4. | Se Figur 2. Kontrollera kylvätskenivån i expansionstanken när kylvätskan är kall och motorcykeln står på sidstödet. | |
| 5. | Om nivån ligger under linjen ”COLD FULL” på tanken ska du ta bort locket från expansionstanken med hjälp av dragfliken och fylla på GENUINE HARLEY-DAVIDSON EXTENDED LIFE FROSTSKYDDSMEDEL OCH KYLVÄTSKA tills vätskenivån når linjen ”COLD FULL”. ANMÄRKNING Genuine Harley-Davidson Extended Life frostskyddsmedel och kylvätska är förutspädda och redo att användas utan vidare utspädning. Tillsätt INTE vatten. | |
| 6. | Sätt tillbaka locket på expansionstanken. | |
| 7. | Montera luftrenarkåpan. Fäst höljet genom att vrida ringsprinten 1/4 varv medurs. | |
| 8. | VRSCF: Montera de främre sidokåporna. Se Underhåll och smörjning → Främre sidokåpor: VRSCF-modeller. ANMÄRKNING Om expansionstanken för kylvätskan är tom när motorn är kall är det möjligt att luft har dragits in i kylsystemet. Fyll systemet med kylvätska och lufta det. Kontakta en auktoriserad Harley-Davidson-återförsäljare för service. |
OBS!
Rengör kylarens inloppsyta regelbundet. Löv och annat skräp kan samlas på kylarens ytor och försämra kylförmågan, vilket kan leda till att motorcykeln överhettas och skadas. (00197d)
| 1 | Luftrenarkåpa |
| 2 | Ringsprint |
Figur 1. Luftrenarkåpa
| 1 | Linje för full, kall kylvätska |
| 2 | Lock |

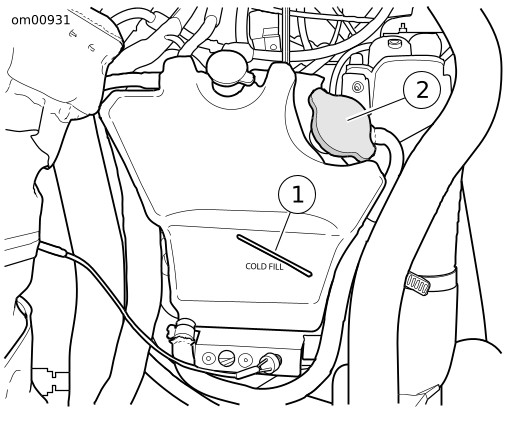

Figur 2. Expansionskärl
