Motorluftfiltret är en luftfilterinsats bestående av papper och trådnät. Inspektera filtret. Inspektera oftare under dammiga förhållanden. Se Schemalagt underhåll → Serviceprotokoll → Normala serviceintervaller: V-Rod-modeller 2017.
Ta bort luftfiltret:
  1. Öppna sadeln.
  2. VRSCF: Ta bort de främre sidokåporna. Se Underhåll och smörjning → Främre sidokåpor: VRSCF-modeller.
  3. Se Figur 1. Ta bort luftlådehöljet genom att vrida ringsprinten 1/4 varv moturs. Ta av luftlådehöljet från de främre styrhålen.
  4. Se Figur 2. Ta bort elkontakten (3) genom att trycka ned på metalltråden för att frigöra kontakten. Åtta klämmor: tre på vardera sida, en baktill samt en framtill under snorkeln håller fast luftlådans överdel. Frigör klämmorna. Ta bort luftlådans överdel.
1Luftrenarkåpa
2Ringsprint
Figur 1. Luftrenarkåpa

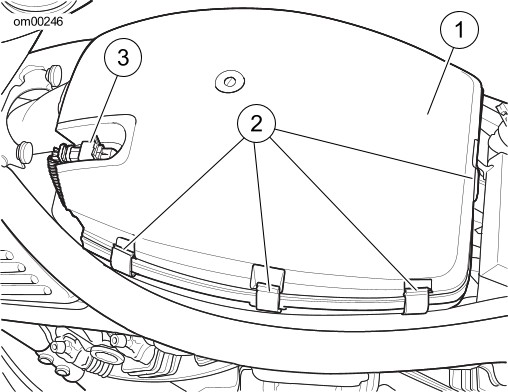

1Luftlådans överdel
2Monteringsklämmor
3Elkontakt
Figur 2. Luftlådans överdel
1. Se Figur 3. Skruva loss vingmuttern som håller fast luftfilterlocket. Ta bort luftfilterlocket och luftfilterinsatsen av papper och trådnät.
OBS!
Förhindra att föremål faller ned i insugstrattarna genom att tillfälligt sätta på luftrenarlocket igen. (00208a)
2. Sätt dit luftfilterlocket temporärt.
3. Skölj luftfilterinsatsen av papper och trådnät i varmt vatten med ett milt tvättmedel. Skölj av ordentligt.
VARNING
Tryckluft kan tränga igenom huden och flygande skräp som sprids med komprimerad luft kan orsaka allvarlig ögonskada. Använd skyddsglasögon för att skydda ögonen när tryckluft används. Låt aldrig tryckluft blåsa direkt på handen för att känna på trycket eller när du letar efter läckor. (00061a)
4. Låt filterinsatsen antingen lufttorka eller blås den torr med lågtrycksluft från insidan.
5. Håll upp filtret mot ett starkt ljus. Om ljus syns på ett enhetligt sätt genom insatsen är den tillräckligt ren. Byt filterinsatsen om den är skadad eller om filtermaterialen inte kan rengöras på ett adekvat sätt.
ANMÄRKNING
Använd inte filterolja på Harley-Davidsons luftfilterinsatser av papper och trådnät.
6. Ta bort luftfilterlocket. Placera luftfilterinsatsen i luftlådans undre fack. Montera luftfilterlocket över luftfilterinsatsen. Vingmutter
OBS!
Installera luftfiltret innan du startar motorn. I annat fall kan smuts hamna i motorn och eventuellt åstadkomma allvarliga skador. (00207a)
7. Placera luftlådans överdel över luftfilterenheten och sätt fast klämmorna längs båda sidorna samt klämman baktill.
8. Se Figur 4. Den främre klämman under snorkeln fästs på luftlådans överdel. Fäst klämman över kanten på luftlådans underdel.
9. Se Figur 1. Placera luftlådehöljet med monteringspinnarna i hålen på ramens flikar.
10. Vrid ringsprinten 1/4 varv medurs för att fästa luftlådehöljet på motorcykeln.
11. VRSCF: Montera de främre sidokåporna. Se Underhåll och smörjning → Främre sidokåpor: VRSCF-modeller.
12. Stäng sadeln.

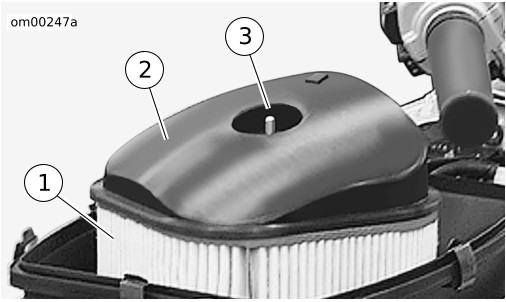

1Luftfilterinsats
2Luftfilterlock
3Vingmutter
Figur 3. Luftrenarenhet

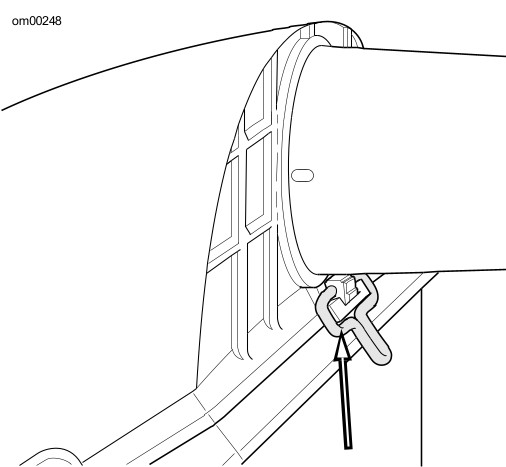

Figur 4. Främre luftlådans klämma
