1. Kontrollera lufttrycket i däcken.
  2. Fyll bränsletanken eller tyng ner motorcykeln med motsvarande vikt.
  3. Ställ in de bakre stötdämparna med rätt förspänning för förare och förväntad last.
    4. ANMÄRKNING
    Välj en vägg med minimal annan belysning.
  4. Se Figur 1. Placera motorcykeln längs en linje i rät vinkel (1) med framaxeln 7,6 m (25 ft) (3) ut från väggen.
  5. Rita upp en lodrät linje (2) på väggen.
    6. ANMÄRKNING
    Ställ in strålkastarna på modeller med flera strålkastare så att de möts i en ljusbild.
  6. Med motorcykeln normalt belastad ska framhjulet peka rakt fram mot väggen. Mät därefter avståndet (4) från golvet till helljuscentrum.
  7. Rita upp en horisontell linje (5) som skär den vertikala linjen. Placera linjen 53,3 mm (2.1 in) under glödlampans uppmätta centrumlinje.
    8. ANMÄRKNING
    Strålkastaren är korrekt inställd när centrum av helljusbilden är centrerad i skärningspunkten mellan de två linjerna som är uppritade på väggen.
  8. Kontrollera helljusets inställning när helljuset är tänt. Justera vid behov.
1Linje i rät vinkel ut från väggen
2Vertikal linje
37,6 m (25 fot)
4Avstånd från golv till helljuscentrum
5Horisontell linje 53,3 mm (2,1 in) lägre än helljuscentrum

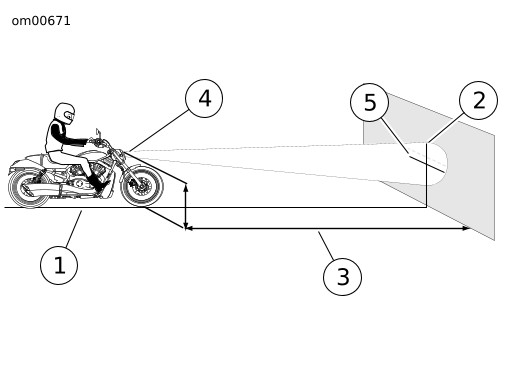

Figur 1. Strålkastarinställning
