Polttimon irrottaminen
HUOMAUTUS
Jos ajovalo on vaihdettava, hanki oikeanlainen umpioyksikkö tai polttimo Harley-Davidson-jälleenmyyjältä. Sellaisen polttimon käyttäminen, jossa on väärä valoteho, voi aiheuttaa latausjärjestelmän häiriöitä. (00209a)
| 1. | Irrota pääsulake. Katso Huolto ja voitelu → Sulakkeet ja releet. | |
| 2. | Katso Kuva 1. Kurota ajovalon kotelon taakse ja tartu lähivalojen (1) tai kaukovalojen (2) polttimon liitäntään. | |
| 3. | Purista vapautussalpoja, jolloin liitin irtoaa ajovalon polttimosta. | |
 VAROITUSOle varovainen ja käytä suojalaseja polttimoita käsitellessäsi. Polttimo sisältää paineistettua kaasua, joka huolimattomasti käsiteltynä voi aiheuttaa vakavia silmävammoja. (00062b) | ||
| 4. | Käännä polttimoa 45 astetta vastapäivään ja vedä polttimo varovasti kotelosta. Hävitä polttimo. |
Polttimon asentaminen
HUOMAUTUS
Älä koskaan koske polttimon lasiosaan. Sormenjäljet jäävät lasiin ja lyhentävät polttimon käyttöikää. Käsittele polttimoa vain paperilla tai kuivalla, puhtaalla liinalla. Muuten polttimo voi vahingoittua. (00210b)
| 1. | Asenna uusi ajovalon polttimo koteloon ja kohdista polttimon nastat kotelon uriin. | |
| 2. | Kierrä polttimoa noin 45 astetta myötäpäivään, kunnes se pysähtyy. | |
| 3. | Asenna ajovalon polttimon liitin. | |
| 4. | Asenna pääsulake. | |
| VAROITUS Varmista ennen moottoripyörällä ajoa, että kaikki valot ja kytkimet toimivat oikein. Kuljettajan huono näkyvyys voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00316a) | ||
| 5. | Kytke sytytysvirta päälle ja kokeile valojen toimintaa. | |
| 6. | Kohdista ajovalo tarvittaessa. Katso Huolto ja voitelu → Ajovalon suuntaus. |

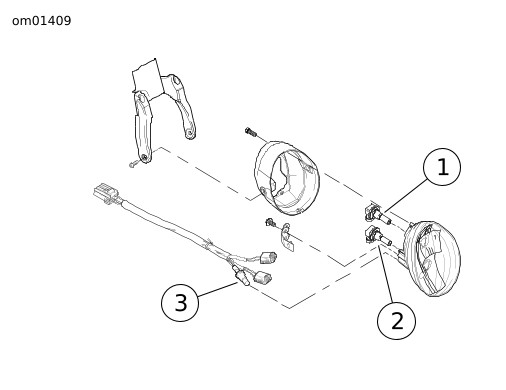

| 1 | Polttimo (lähivalo) |
| 2 | Polttimo (kaukovalo) |
| 3 | Seisontavalopolttimo (vain kansainväliset mallit) |
Kuva 1. Ajovaloasetelma (kuvassa VRSCF)
