Tipo

Su motocicleta usa una batería de malla de fibra de vidrio absorbente (AGM). La batería AGM tiene un sellado permanente, válvulas reguladas, está libre de mantenimiento, de plomo/calcio y ácido sulfúrico. Todas las baterías se envían precargadas y listas para el servicio. No intente abrir la batería por ningún motivo.

Tabla 1. Antídotos para ácido de batería

CONTACTO	TRATAMIENTO
Externo	Enjuague con agua.
Interno	Beba abundante cantidad de leche o agua, seguido por leche de magnesia, aceite vegetal o huevos batidos. Busque atención médica inmediata.
Ojos	Enjuague con agua. Busque atención médica inmediata.

ADVERTENCIA

La batería contiene ácido sulfúrico, el cual puede provocar graves quemaduras en los ojos y piel. Use una careta protectora facial, guantes de caucho y ropa protectora cuando trabaje con baterías. MANTENGA LAS BATERÍAS FUERA DEL ALCANCE DE LOS NIÑOS. (00063a)

ADVERTENCIA

El gas hidrógeno explosivo, que escapa durante la carga, puede causar la muerte o lesiones graves. Cargue la batería en una zona bien ventilada. Siempre mantenga la batería alejada de llamas descubiertas, chispas eléctricas, cigarrillos y encendedores. MANTENGA LAS BATERÍAS FUERA DEL ALCANCE DE LOS NIÑOS. (00065a)

ADVERTENCIA

Las baterías, los bornes de la batería, los terminales y los accesorios relacionados contienen plomo, componentes de plomo y otros químicos conocidos en el estado de California como que pueden ser la causa de cáncer, defectos congénitos u otros daños reproductivos. Lávese las manos después de manipularlos. (00019e)

ADVERTENCIA

Nunca quite la etiqueta de advertencia de la batería. No leer y entender todas las precauciones contenidas en la advertencia, puede ser la causa de muerte o lesiones graves. (00064b)

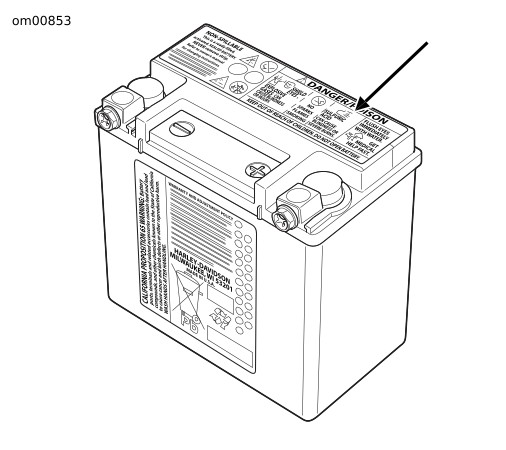

Figura 1. Nivel de advertencia de la batería

1	El contenido es corrosivo
2	Use gafas protectoras
3	El contenido es explosivo
4	Mantenga alejada las llamas
5	Lea las instrucciones
6	Mantenga fuera del alcance de los niños

Figura 2. Nivel de advertencia de la batería

Prueba del voltímetro

La prueba del voltímetro proporciona un indicador general de la condición de la batería. Compruebe el voltaje de la batería para verificar que esté 100 por ciento cargada. Cargue la batería si la lectura de voltaje del circuito abierto (desconectado) es menor que 12,7 V. Vuelva a revisar el voltaje después de que la batería se haya asentado por una o dos horas. Consulte la Tabla 2.

Tabla 2. Prueba del voltímetro

LECTURA EN VOLTIOS	PORCENTAJE DE CARGA
12,7	100
12,6	75
12,3	50
12,0	25
11,8	0

Limpieza e inspección

La cubierta de la batería debe estar limpia y seca. La suciedad y el electrolito en la superficie de la batería podrían causar que la batería se descargue.

Limpie la parte superior de la batería.
Limpie los conectores de cables y los bornes de la batería usando un cepillo de alambre o papel de lija fino para eliminar todo el óxido.
Inspeccione y limpie los tornillos, abrazaderas y cables de la batería. Revise para detectar roturas, conexiones sueltas y corrosión.
Revise los bornes de la batería para detectar derretimiento o daño causado por sobreapriete.
Inspeccione la batería para detectar decoloración, tapa abultada o una caja deformada o torcida. Estas condiciones pueden indicar que la batería se ha congelado, sobrecalentado o sobrecargado.
Inspeccione la caja de la batería para detectar fisuras o fugas.

Carga

Se recomienda usar un cargador para baterías automático de control constante/Battery tender con una velocidad de carga de 5 A o menos a un nivel menor que 14,6 V. No se recomienda el uso de cargadores de corriente continua (incluyendo los cargadores de carga lenta) para cargar las baterías selladas tipo AGM. Si la batería se sobrecarga, se secará y fallará prematuramente. Nunca cargue una batería sin primero revisar las instrucciones del cargador que esté utilizando. Además de las instrucciones del fabricante, siga estas precauciones generales de seguridad.

Cargue la batería si existe alguna de estas condiciones:

Las luces del vehículo parecen tenues.
El arranque eléctrico tenga un sonido débil.
La batería no se ha usado por un tiempo prolongado.

ADVERTENCIA

1.	Realice una prueba del voltímetro para determinar el estado de carga. Si es necesario cargar la batería, siga con el próximo paso.
2.	Coloque la batería en una superficie nivelada. NOTA No utilice cargadores con voltaje excesivamente alto diseñados para baterías inundadas, o con corriente excesivamente alta diseñados para baterías mucho más grandes. No cargue a más de 5 A o más de 14,6 V. La mayoría de cargadores de baterías automáticos de control constante son completamente automáticos y se pueden dejar conectados a la alimentación CA y a la batería que se está cargando. Cuando deje este tipo de cargador conectado durante períodos prolongados, constantemente compruebe si la batería está inusualmente caliente. Esta es una indicación de que la batería puede tener una celda débil o un cortocircuito interno. Lea las instrucciones del fabricante para el cargador que esté utilizando.
	ADVERTENCIA Desenchufe o APAGUE el cargador de la batería antes de conectar los cables del cargador a la batería. Si se conectan los cables cuando el cargador está ENCENDIDO, pueden producirse chispas que provocarían una explosión de la batería, lo que puede causar la muerte o lesiones graves. (00066a) ADVERTENCIA Primero conecte el cable positivo (+) de la batería. Si el cable positivo (+) llega a tocar tierra con el cable negativo (-) conectado, las chispas resultantes pueden hacer explotar la batería, lo que podría causar la muerte o lesiones graves. (00068a) ADVERTENCIA Primero desconecte el cable negativo (-) de la batería. Si el cable positivo (+) llega a tocar tierra con el cable negativo (-) conectado, las chispas resultantes pueden hacer explotar la batería, lo que podría causar la muerte o lesiones graves. (00049a) AVISO No invierta las conexiones del cargador descritas en los siguientes pasos porque puede dañar el sistema de carga de la motocicleta. (00214a)
3.	Conecte el cable conductor rojo del cargador de baterías al borne positivo de la batería.
4.	Conecte el cable conductor negro del cargador de baterías al borne negativo de la batería. NOTA Si la batería aún se encuentra en el vehículo, conecte el cable conductor negativo a la conexión a tierra del chasis. Asegúrese de que el encendido y todos los accesorios eléctricos estén apagados.
5.	Retírese de la batería y encienda el cargador.
	ADVERTENCIA Desenchufe o APAGUE el cargador de la batería antes de desconectar los cables del cargador de la batería. Si se desconectan las abrazaderas cuando el cargador está ENCENDIDO podrían producirse chispas que provocarían una explosión de la batería, lo que puede causar la muerte o lesiones graves. (00067a)
6.	Una vez que la batería este completamente cargada, APAGUE el cargador. Desconecte el cable conductor negro del borne negativo de la batería.
7.	Desconecte el cable conductor rojo del borne positivo de la batería.
8.	Marque la fecha de carga en la batería.

Almacenamiento

Si la motocicleta no va a ser usada durante varias semanas, como sucede durante la temporada de invierno, quite la batería de la motocicleta y cárguela completamente.

Si la motocicleta ha sido almacenada con la batería instalada, conecte un cargador de control constante automático/cargador automático battery tender para mantener la carga. Consulte a un concesionario autorizado Harley-Davidson autorizado para obtener más información.

Una batería que se extrae del vehículo se ve afectada por la autodescarga. Una batería que se almacena en el vehículo es afectada por la autodescarga y en forma más significativa por las cargas parásitas.

Las baterías se autodescargan a una velocidad mayor a temperaturas ambiente mayores.
Para reducir el nivel de la autodescarga, almacene la batería en un lugar fresco y seco.
Cargue la batería cada dos semanas si se almacena en el vehículo.
Cargue la batería una vez al mes si se almacena fuera del vehículo.

1	Capacidad
2	Meses sin uso
3	Medido a 40 °C (105 °F)
4	Medido a 25 °C (77 °F)

Figura 3. Efecto de la temperatura en el índice de autodescarga de la batería
