El depurador de aire del motor es un elemento del filtro de aire de papel/malla de alambre. Inspeccione el elemento del filtro. Inspeccione más a menudo cuando las condiciones son polvorientas. Consulte la Programación de mantenimiento → Registros de servicio → Intervalos regulares de servicio: Modelos V-Rod 2017.
Quite el depurador de aire.
  1. Abra el asiento.
  2. VRSCF: Quite las cubiertas laterales delanteras. Vea Mantenimiento y lubricación → Cubiertas laterales delanteras: Modelo VRSCF.
  3. Vea Figura 1. Quite la cubierta de la caja de aire girando el sujetador con cabeza de asa 1/4 de vuelta hacia la izquierda. Saque la cubierta de la caja de aire por los agujeros ubicados en el frente.
  4. Vea Figura 2. Quite el conector eléctrico (3) empujando hacia abajo sobre el cable de estribo para liberarlo. Ocho presillas, tres en cada lado, una en la parte trasera y una en la parte delantera debajo del tubo de admisión de aire sujetan la tapa de la caja de aire. Libere las presillas. Extraiga la tapa de la caja de aire.
1Cubierta de la caja de aire
2Sujetador con cabeza de asa
Figura 1. Cubierta de la caja de aire

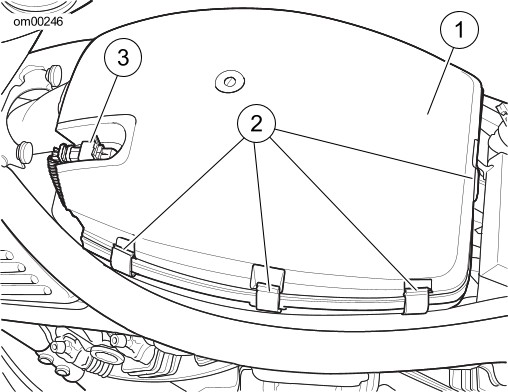

1Tapa de la caja de aire
2Presillas de montaje
3Conector eléctrico
Figura 2. Tapa de la caja de aire
1. Vea Figura 3. Desatornille la tuerca de mariposa que asegura la tapa del depurador de aire. Quite la tapa del depurador de aire y el elemento del filtro de aire de papel/malla de alambre.
AVISO
Para evitar que caigan objetos en los tubos de velocidad, vuelva a instalar temporalmente la tapa del depurador de aire. (00208a)
2. Instale temporalmente la tapa del depurador de aire.
3. Lave el elemento del filtro de aire de papel/malla de alambre en agua tibia con un detergente suave. Enjuague completamente.
ADVERTENCIA
El aire comprimido puede penetrar en la piel y la suciedad expulsada por el aire comprimido puede causar lesiones graves en los ojos. Use gafas protectoras cuando trabaje con aire comprimido. Nunca use la mano para verificar fugas de aire o para comprobar el flujo de aire. (00061a)
4. Deje que el elemento del filtro se seque al aire o séquelo soplando desde adentro, con aire a presión baja.
5. Sujete el elemento del filtro delante de una fuente potente de luz. Si la luz se ve uniformemente por el elemento, éste está suficientemente limpio. Reemplace el elemento del filtro si está dañado o si el medio de filtración no se puede limpiar bien.
NOTA
No use aceite del filtro del depurador de aire en el filtro de aire de papel/malla de alambre del filtro Harley-Davidson.
6. Quite la tapa del depurador de aire. Coloque el elemento del filtro de aire en la bandeja inferior de la caja de aire. Instale la tapa del depurador de aire sobre el elemento del filtro de aire. Asegúrela con la tuerca de mariposa.
AVISO
Instale el filtro de aire antes de encender el motor. De lo contrario, puede entrar suciedad al motor y causar daño al motor. (00207a)
7. Coloque la parte superior de la caja de aire sobre el conjunto del filtro de aire y asegure las presillas a todo lo largo de cada lado y la presilla en la parte trasera.
8. Vea Figura 4. La presilla delantera debajo del tubo de admisión de aire está conectada a la parte superior de la caja de aire. Asegure la presilla sobre el labio en la parte inferior de la caja de aire.
9. Vea Figura 1. Coloque la cubierta de la caja de aire con los pasadores de localización macho en los agujeros de las lengüetas de la estructura.
10. Gire 1/4 de vuelta hacia la derecha el sujetador con cabeza de asa para asegurar la cubierta de la caja de aire a la motocicleta.
11. VRSCF: Instale las cubiertas laterales delanteras. Vea Mantenimiento y lubricación → Cubiertas laterales delanteras: Modelo VRSCF.
12. Cierre el asiento.

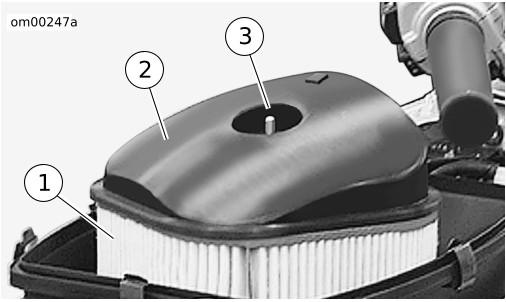

1Elemento del filtro de aire
2Tapa del depurador de aire
3Tuerca de mariposa
Figura 3. Conjunto del depurador de aire

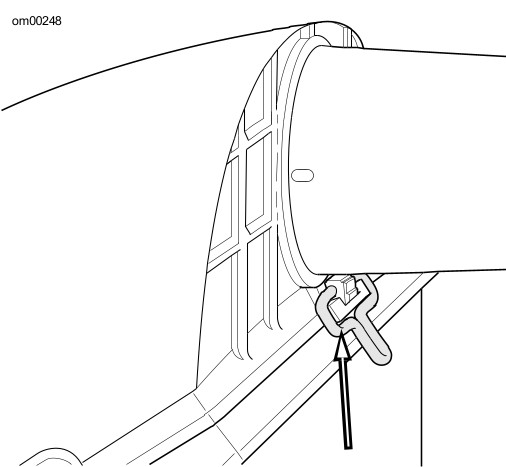

Figura 4. Presilla delantera de la caja de aire
