Familiarícese con la ubicación de todos los controles de funcionamiento y mantenimiento de su motocicleta.
NOTA
Harley-Davidson se reserva el derecho de cambiar especificaciones, equipo o diseños en cualquier momento, sin previo aviso y sin contraer por ello ningún tipo de obligación.
Consulte la Figura 1 para ver todos los componentes de servicio y controles a los que el motociclista tiene acceso cuando está sentado.
Consulte la Figura 2 para ver todos los componentes de servicio y controles a los que el motociclista tiene acceso desde la izquierda.
Consulte la Figura 3 para ver todos los componentes de servicio y controles a los que el motociclista tiene acceso desde la derecha.

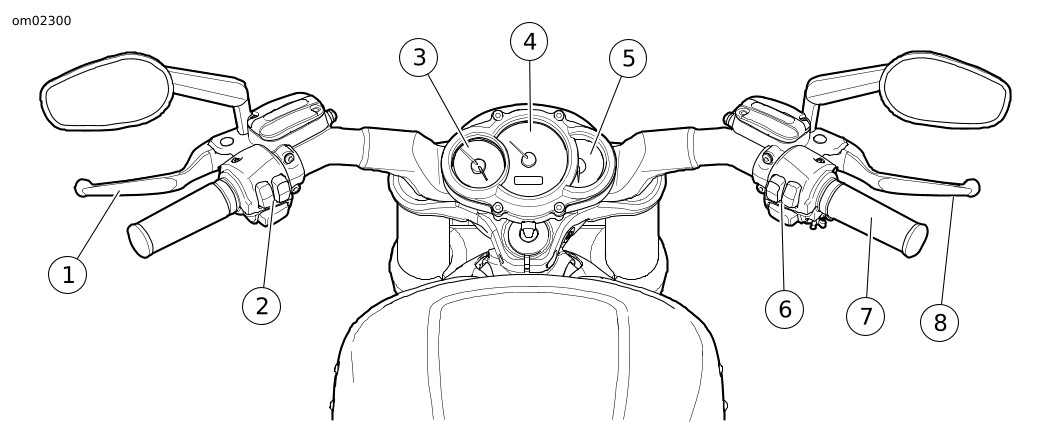

| 1 | Palanca manual del embrague |
| 2 | Módulo del control manual izquierdo |
| 3 | Tacómetro |
| 4 | Velocímetro |
| 5 | Indicador de combustible |
| 6 | Módulo del control manual derecho |
| 7 | Empuñadura giratoria del acelerador |
| 8 | Front brake lever (palanca del freno delantero) |
Figura 1. Componentes de servicio y controles

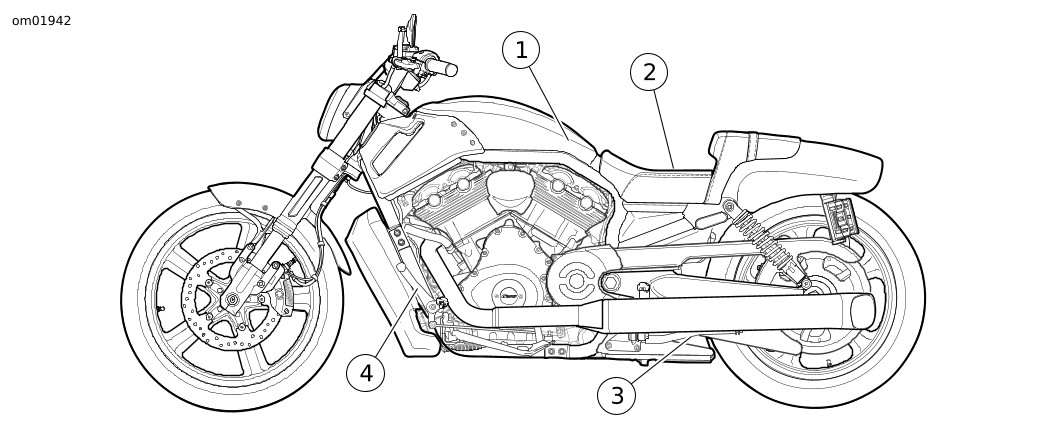

| 1 | Botella de refrigerante (debajo de la cubierta de la caja de aire) |
| 2 | Tapa de llenado de combustible (debajo del asiento) |
| 3 | Ventana de la deflexión de la correa |
| 4 | Palanca de cambios |
Figura 2. Componentes de servicio y controles

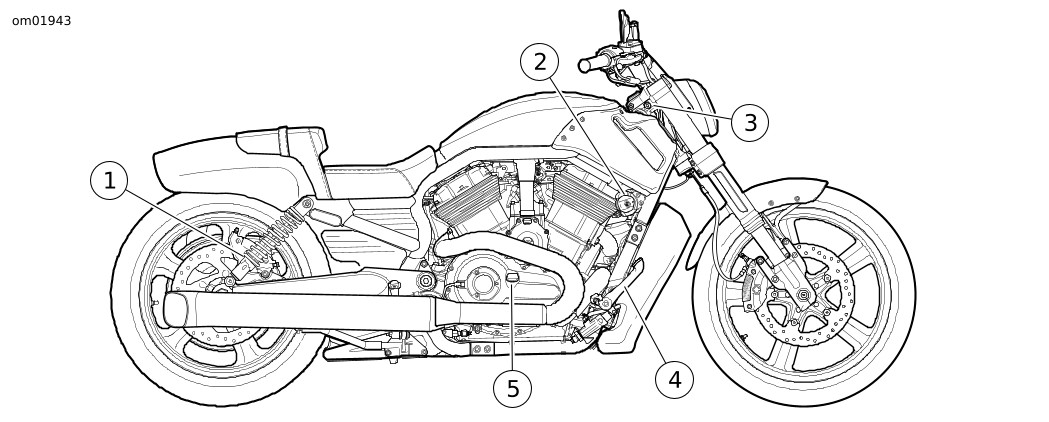

| 1 | Ajuste de los amortiguadores |
| 2 | Interruptor de encendido |
| 3 | Bloqueo de la horquilla |
| 4 | Palanca del freno |
| 5 | Varilla medidora |
Figura 3. Componentes de servicio y controles
