Viz Ilustrace 1. Kontrolky jsou rozmístěny ve spodní části sdruženého přístroje.
Kontrolky směrových světel
Kontrolky směrových světel blikají při aktivaci směrových světel nebo výstražných blikačů.
Kontrolka dálkového světla
Kontrolka dálkových světel se rozsvítí po aktivaci spínače dálkových světel.
Kontrolka neutrálu
Kontrolka neutrálu se rozsvítí při zařazení neutrálu.
Kontrolka teploty chladicí kapaliny motoru
OZNÁMENÍ
Pokud zůstane rozsvícena kontrolka teploty chladicí kapaliny, vždy zkontrolujte hladinu chladicí kapaliny. Pokud je množství chladicí kapaliny správné a kontrolka stále svítí, vypněte okamžitě motor a nejezděte, dokud nebude závada vyhledána a zjednána náprava. V opačném případě by mohlo dojít k poškození motoru. (00158a)
VAROVÁNÍJe-li chladicí soustava horká, neodstraňujte ani nepovolujte uzávěr plnicího hrdla chladiče. Chladicí systém je pod tlakem a mohlo by dojít k úniku horké chladicí kapaliny či páry z tohoto uzávěru s následkem vážných opařenin. Před servisními úkony v chladicí soustavě vždy nechte chladicí soustavu vychladnout. (00091c)
Rozsvícení kontrolky teploty chladicí kapaliny motoru signalizuje, že teplota chladicí kapaliny překročila hodnotu 117 °C (243 °F).
Pokyny ke kontrole a doplnění kapaliny viz Údržba a mazání → Hladina chladicí kapaliny. Ostatní možné příčiny viz Odstraňování potíží → Chladicí soustava. Je-li hladina chladicí kapaliny dostatečně vysoká a kontrolka přesto stále svítí, okamžitě motor vypněte. Obraťte se na autorizovaný servis.
Kontrolka tlaku oleje
OZNÁMENÍ
Pokud kontrolka tlaku oleje svítí, vždy nejprve zkontrolujte olejovou náplň. Pokud je množství oleje správné a kontrolka stále svítí, vypněte motor a nejezděte, dokud nebude závada vyhledána a zjednána náprava. V opačném případě by mohlo dojít k poškození motoru. (00157a)
Kontrolka tlaku oleje svítí při nedostatečném průtoku oleje motorem.
Kontrolka se též rozsvítí v okamžiku zapnutí zapalování před nastartováním motoru. Po spuštění motoru a zvýšení otáček by měla tato kontrolka zhasnout.
Pokyny ke kontrole a doplnění motorového oleje viz Údržba a mazání → Kontrola hladiny motorového oleje. Ostatní možné příčiny viz Odstraňování potíží → Motor. Je-li hladina oleje dostatečně vysoká a kontrolka přesto stále svítí, vypněte motor a obraťte se na autorizovaný servis.
| 1 | Levé blikače |
| 2 | Dálkové světlo |
| 3 | Neutrál |
| 4 | Tlak oleje |
| 5 | Teplota chladicí kapaliny motoru |
| 6 | Pravé blikače |
| 7 | Nízká hladina paliva |
| 8 | Systém zabezpečení |
| 9 | ABS (je vyobrazena také kontrolka km/h systému ABS) |
| 10 | Kontrolka dobíjení |
| 11 | Kontrolka motoru |

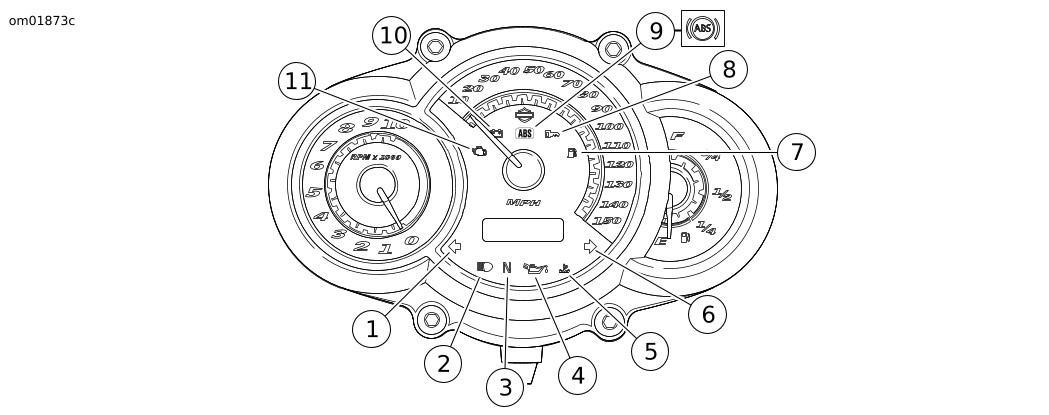

Ilustrace 1. Kontrolky
