V-Rod-modellen hebben een achterzekeringblok onder het zadel en een voorzekeringblok achter het balhoofdlager onder de rechter zijafdekking.
Neem bij elektrische problemen contact op met de Harley-Davidson-dealer. Deze beschikt over de benodigde onderdelen en apparatuur om onderhoud aan het elektrische systeem uit te voeren.
Zekeringen worden niet in beginstand teruggezet. Een doorgeslagen zekering moet worden vervangen door een zekering van dezelfde stroomsterkte.
OPMERKING
Gebruik ter vervanging alleen ATO-zekeringen (voor auto's).
Voorzekeringblok
1. Zet het contact uit.
2. Verwijder de rechterzijafdekking.
a. VRSCF: Zie Onderhoud en smering → Voorste zijafdekkingen: VRSCF-model.
b. VRSCDX: Verwijder de schroef van de rechterzijafdekking voorzijde. Til de zijafdekking voorzichtig van de montagelippen af.
3. Zie Afbeelding 1. De voorzekeringblok is gemonteerd rechtsboven op de accubak. Trek de lipjes uit de zijkanten van de zekeringblokafdekking. Verwijder de afdekking.
4. Zie Afbeelding 2. Verwijder de doorgeslagen zekering en inspecteer het element. Vervang de zekering indien het element is verbrand of gebroken.
5. Plaats de zekeringblokafdekking. Druk de afdekking voorzichtig omlaag totdat de lipjes vastklikken.
6. Installeer de rechter zijafdekking.
a. VRSCF: Zie Onderhoud en smering → Voorste zijafdekkingen: VRSCF-model.
b. VRSCDX: Bevestig de voorste zijafdekking op de montagelippen. Lijn het gat op de afdekking uit met het schroefdraadgat in het framelipje. Monteer de bout. Haal het bevestigingsmiddel aan tot 4,1–6,8 N·m (36,3–60,2 in-lbs).
1Voorzekeringblok (afdekking verwijderd)
2Hoofdzekering
Afbeelding 1. Voorzekeringblok en hoofdzekering
1Reserve (15 A)
2Startrelais
3ABS-zekering (alleen op modellen uitgerust met ABS, 30 A)
4Accu (15 A)
5Ontsteking (15 A)
6Ventilatorrelais
Afbeelding 2. Voorzekeringblok
Achterzekeringblok
  1. Zet het contact uit.
  2. Open het zadel.
  3. Zie Afbeelding 3. Het achterzekeringblok bevindt zich op het dwarsgedeelte van het frame achter de brandstofdop. Schuif het zekeringblok naar de linkerkant om deze van de houder te verwijderen.
  4. Zie Afbeelding 4. Verwijder de doorgeslagen zekering en inspecteer het element. Vervang de zekering indien het element is verbrand of gebroken.
  5. Schuif de zekeringblok op de houder. Sluit het zadel.
Afbeelding 3. Locatie van achterzekeringblok
1Reserve (15 A)
2Beveiliging (15 A)
3Accessoire (15 A)
4P&A ontsteking (max. 2 A)
5Lampen (15 A)
6ECM-vermogen (15 A)
7Brandstofpomp (15 A)
8Systeemrelais
Afbeelding 4. Achterzekeringblok
Hoofdzekering
Alle V-Rod-modellen hebben een hoofdzekering die de motorbedrading beschermt. Dit is de 40 A hoofdzekering die de hoofdaccustroom levert. De zekering bevindt zich in een zekeringhouder met een rubberen buitenkant achter de rechter zijafdekking.
1. Verwijder de rechterzijafdekking.
a. VRSCF: Zie Onderhoud en smering → Voorste zijafdekkingen: VRSCF-model.
b. VRSCDX: Verwijder de schroef van de rechterzijafdekking voorzijde. Til de zijafdekking voorzichtig van de montagelippen af.
2. Indien het voertuig is uitgerust met een alarmsysteem met sirene, draait u de contactsleutel naar IGN (ontsteking) met de handsfree afstandsbediening bij de hand, om het alarmsysteem uit te schakelen.
3. Neem de zekeringhouder in één hand en het plastic deel van de hoofdzekering in de andere hand. Trek de hoofdzekering recht uit het zekeringblok.
4. Steek de tanden van de nieuwe hoofdzekering in de gaten van de zekeringhouder. Duw de hoofdzekering goed in de zekeringhouder.
5. Installeer de rechter zijafdekking.
a. VRSCF: Zie Onderhoud en smering → Voorste zijafdekkingen: VRSCF-model.
b. VRSCDX: Bevestig de voorste zijafdekking op de montagelippen. Lijn het gat op de afdekking uit met het schroefdraadgat in het framelipje. Monteer de bout. Haal het bevestigingsmiddel aan tot 4,1–6,8 N·m (36,3–60,2 in-lbs).

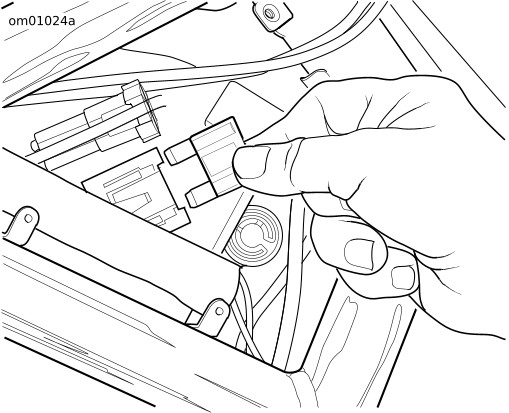

Afbeelding 5. Aanbrengen van de hoofdzekering (standaard)
