Verificação do nível do líquido de refrigeração no respetivo recipiente
| 1. | Abrir o assento. | |
| 2. | VRSCF: Remover as tampas laterais dianteiras. Consultar Manutenção e lubrificação → Tampas dianteiras: Modelo VRSCF. | |
| 3. | Consultar Figura 1. Retirar a tampa da caixa de ar rodando o fecho com pega 1/4 de volta para a esquerda. Afastar a tampa da caixa de ar dos furos de fixação dianteiros. | |
 ATENÇÃONão desapertar nem retirar o tampão de pressão enquanto o sistema de arrefecimento estiver quente. O sistema de arrefecimento está sob pressão, havendo o risco de líquido de refrigeração e vapor quentes escapar pelo tampão de pressão e provocar queimaduras graves. Aguardar que o motociclo arrefeça antes de realizar a manutenção do sistema de arrefecimento. (00091c) | ||
| 4. | Consultar Figura 2. Verificar o nível do líquido de refrigeração no tanque de expansão, estando o líquido de refrigeração frio e o motociclo apoiado no descanso. | |
| 5. | Se o nível estiver abaixo da linha “CHEIO FRIO” no tanque, remover a tampa do recipiente puxando a lingueta e adicionar o GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE AND COOLANT até que o nível do fluido atinja a linha “CHEIO FRIO”. NOTA O GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE AND COOLANT é pré-diluído e está pronto para ser usado. NÃO adicionar água. | |
| 6. | Voltar a colocar o tampão no recipiente do líquido de refrigeração. | |
| 7. | Colocar a cobertura da caixa de ar. Fixar a tampa da câmara de ar rodando o fecho com pega 1/4 de volta para a direita. | |
| 8. | VRSCF: Colocar as tampas laterais dianteiras. Consultar Manutenção e lubrificação → Tampas dianteiras: Modelo VRSCF. NOTA Se o recipiente do líquido de refrigeração estiver vazio quando o motor está frio, é possível que tenha entrado ar no sistema de arrefecimento. Encha o sistema com líquido de refrigeração e purgue o ar que fique eventualmente preso. Consulte um concessionário autorizado Harley-Davidson para obter assistência. |
AVISO
Limpe a superfície interna do radiador regularmente. As folhas e outros detritos podem acumular-se na superfície do radiador, prejudicando o seu desempenho, o que, por sua vez, poderá causar o sobreaquecimento do motociclo e danificá-lo. (00197d)

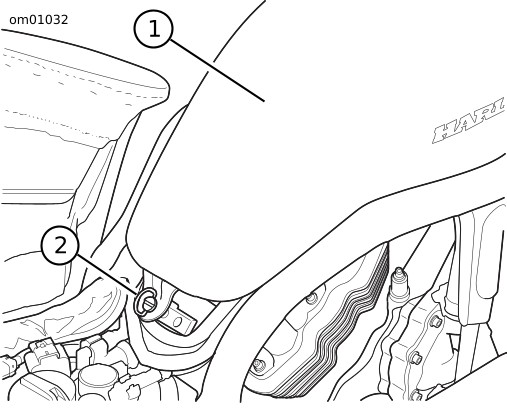

| 1 | Cobertura da caixa de ar |
| 2 | Fecho com pega |
Figura 1. Cobertura da caixa de ar

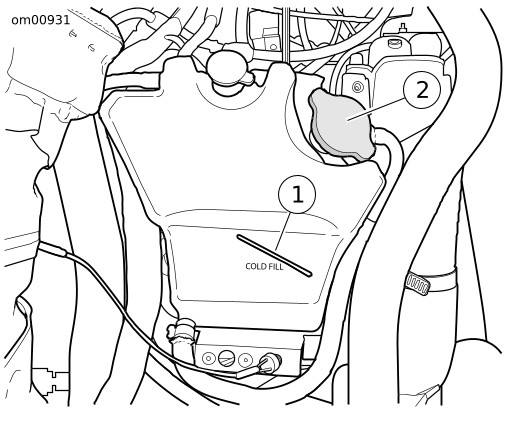

| 1 | Linha de cheio frio |
| 2 | Tampão |
Figura 2. Recipiente do líquido de refrigeração
