Familiarize-se com a localização de todos os comandos operacionais e de manutenção no seu motociclo.
NOTA
A Harley-Davidson reserva-se o direito de alterar especificações, equipamento ou designs em qualquer altura sem aviso prévio, sem incorrer em qualquer obrigação.
Consulte Figura 1 para saber os comandos do condutor e componentes de serviço acessíveis quando sentado.
Consulte Figura 2 para saber os comandos do condutor e componentes de serviço acessíveis do lado esquerdo.
Consulte Figura 3 para saber os comandos do condutor e componentes de serviço acessíveis do lado direito.

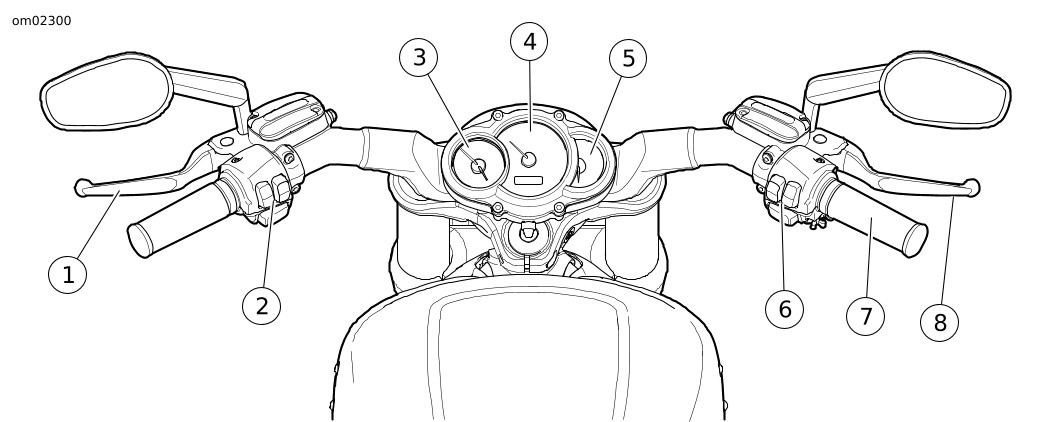

| 1 | Alavanca de comando da embraiagem |
| 2 | Módulo de comandos do lado esquerdo |
| 3 | Conta-rotações |
| 4 | Velocímetro |
| 5 | Indicador de nível de combustível |
| 6 | Módulo de comandos do lado direito |
| 7 | Punho do acelerador |
| 8 | Alavanca do travão dianteiro |
Figura 1. Comandos e componentes de serviço

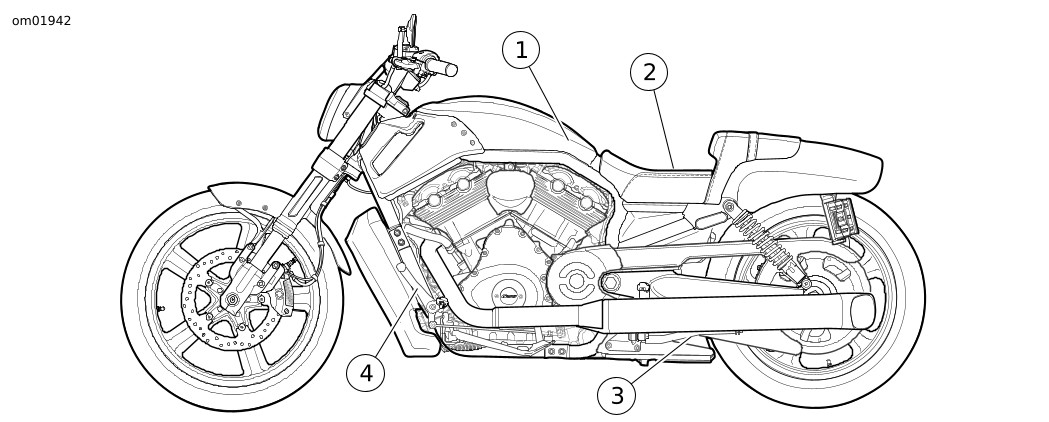

| 1 | Recipiente do líquido de refrigeração (por baixo da tampa da caixa de ar) |
| 2 | Tampão do reservatório de combustível (por baixo do assento) |
| 3 | Janela de deflexão da correia |
| 4 | Alavanca de seleção de velocidades |
Figura 2. Comandos e componentes de serviço

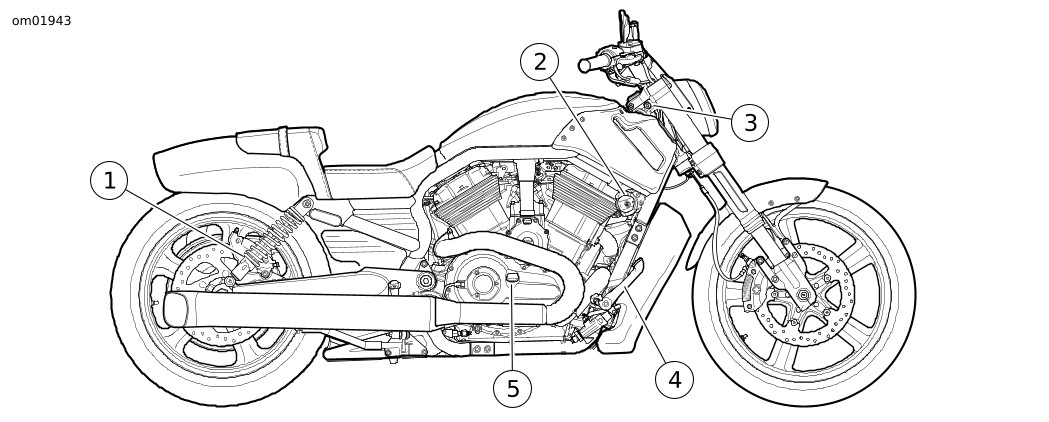

| 1 | Ajuste dos amortecedores |
| 2 | Interruptor de ignição |
| 3 | Bloqueio dos garfos |
| 4 | Alavanca do travão |
| 5 | Vareta de nível de óleo |
Figura 3. Comandos e componentes de serviço
