OHUTUS

Jälgige kõiki selles kiirjuhendis, sõiduki kasutusjuhendis ja oma seadme Boom! Box kasutusjuhendis olevaid hoiatusi, ettevaatusabinõusid ja ohutusnäpunäiteid.

HOIATUS!

Seadke helitugevus ja muud audio või elektroonilise seadmed juhtnupud enne sõitmist. Tähelepanu hajumine võib viia juhitavuse kaotamiseni, mis võib põhjustada surma või tõsiseid vigastusi. (00088b)

HOIATUS!

Seadke raadiokanal, mürablokeeringu piirväärtus ja helitugevus enne sõitmist paika, et võimalikult vähe sõidu ajal sätteid reguleerida. Tähelepanu hajumine võib viia juhitavuse kaotamiseni, mis võib põhjustada surma või tõsiseid vigastusi. (00089a)

HOIATUS!

Ärge valige helitugevust, mis summutab liiklusmüra või segab keskendumist. Tähelepanu hajutamine või helitugevus, mis blokeerib liiklusmüra, võib põhjustada juhitavuse kaotamist, mille tagajärjeks võivad olla surm või tõsised vigastused. (00539b)

TEADE

Selles seadmes ei ole kasutaja poolt hooldatavaid osi, jätke igasugune hooldus selleks kvalifitseeritud hoolduspersonali hooleks. Seadme lahtivõtmine võib põhjustada seadme kahjustumist ja/või häireid selle töös. (00172a)

JUHTSEADISED

Esipaneel

1	Avaleht
2	Heli
3	Navigeerimine
4	Telefon
5	Teave (sõiduki olek)
6	Toide/vaigistamine
7	Seadistus
8	Side
9	Favorites (Lemmikud)
10	Helisätted

Joonis 1. Esipaneeli avakuva valikud

Tabel 1. Esipaneeli avakuva valikud

Vajutage	Tulemus
1 [Home] (Avakuva)	Kuvab avalehe. Avalehe ja aktiivse meediumi vahel liikumine.
1 [Home] (Avakuva)	Saadaval valikud: Audio (Heli), Navigation (Navigeerimine), Phone (Telefon), Setup (Seadistus), Communcations (Side), Favorites (Lemmikud).
2 [Audio] (Heli)	Kuvab aktiivsed allikad, mis sisaldavad kuulatavat sisu.
	Saadaval valikud: FM, AM, WB (ilmateate sagedus).
	Võimalikud valikud: ühenduse olemasolul: iPod, USB Media (USB-meedium), Bluetooth Audio (Bluetoothi heli). Kui kuulub varustusse: SiriusXM.
3 [Navigation] (Navigeerimine)	Kuvab kaardi, millele on märgitud praegune asukoht.
	Saadaval valikud: Search (Otsing), Menu (Menüü), Stop Route (Marsruudi peatamine), Highway Services (Maantee teenused) (kuvatakse ainult maanteel viibides), Data Wing (parem ja vasak), Zoom (Suumimine) (sisse ja välja).
	Teabekuva: Current Street (Praegune tänav), Compass (Kompass), Next Maneuver (Järgmine manööver), Distance to Next Maneuver (Kaugus järgmise manöövrini), Next Street (Järgmine tänav), Repeat (Kordamine).
4 [Phone] (Telefon)	Kuvab menüüd, mille kaudu on võimalik ühendust luua.
4 [Phone] (Telefon)	Saadaval valikud: Calls (Kõned), Contacts (Kontaktid), Messages (Sõnumid), Keypad (Klahvistik), SOS.
5 [Info] (Teave)	Kuvab sõiduki oleku.
5 [Info] (Teave)	Saadaval valikud: Info (Teave), Engine/Fuel Info (Mootori-/kütuseteave), Ride Summary (Sõidu kokkuvõte), TPMS (ainult CVO korral).
6 [Mute/Power] (Vaigistamis-/toitenupp)	Lülitab toite sisse ja välja (hoidke all kolm sekundit).
6 [Mute/Power] (Vaigistamis-/toitenupp)	Heli vaigistamine või peatamine.
7 [Setup] (Seadistus)	Süsteemisätete konfigureerimine. Toimingud enne mootorrattaga sõitmist.
7 [Setup] (Seadistus)	Saadaval valikud: Audio Settings (Helisätted), Display (Ekraan), Global Presets (Globaalsed eelseaded, Keyboard (Klaviatuur), Bluetooth setup (Bluetoothi seadistus), Wireless Headset (Juhtmeta peakomplekt), Units (Üksused), Clock (Kell), Rear Controls (Tagumised juhtseadised), System Information (Süsteemiteave), Language (Keel), Projection Mode (Vaaterežiim).
8 [Communication] (Side)	Kuvab lubatud sideseadmed.
8 [Communication] (Side)	Saadaval valikud: Intercom (Siseside) (kui on lubatud), Citizen Band (Avalik sagedusala) (CB, kui kuulub varustusse).
9 [Favorites] (Lemmikud)	Kuvab salvestatud lemmikud.
9 [Favorites] (Lemmikud)	Saadaval valikud: Tuner (Tuuner), Media (Meedia), Phone (Telefon), Destination (Sihtkoht).
10 [Audio Setup] (Helisätted)	Kuvab helisätete lehe.
10 [Audio Setup] (Helisätted)	Saadaval valikud: Bass, Treble (Kõrgsagedus), Audio Routing (Heli suunamine), Fade (Haju), Volumes (Helitugevused).

Vasaku käe juhtseadis

Joonis 2. Vasaku käe helifunktsioonide juhtseadised (tüüpiline)

Tabel 2. Vasaku käe helifunktsioonide juhtseadised

ÜKSUS	NIMI	FUNKTSIOON
1	Avaleht	Lühike vajutus: liigub praeguse ja avaekraani vahel. Pikk vajutus: avab ja suleb kiire hüppe ekraani.
2	Eelmine/otsi alla	Meedia: eelmine meediafail. Tüüner: tagasisuunas häälestamine/otsimine.
3	Järgmine/otsi üles	Meedia: järgmine meediafail. Tüüner: edasisuunas häälestamine/otsimine.
4	Helitugevus üles	Suurendab helitugevust.
5	Volume down (Heli vaiksemaks)	Vähendab helitugevust.
6	Kõnetuvastus	Käivitab kõnetuvastussessiooni. Kui peakomplekt on ühendatud, saab pika vajutusega käivitada BLuetoothi kaudu ühendatud iPhone'is või Apple CarPlays Siri funktsiooni.

Kiire hüpe

Vasakpoolsel juhtseadisel hoidke pikalt nuppu Home (Avaleht). See kuvab kiire hüppe ekraani.

1	Avaleht
2	Navigeerimine
3	Teave (sõiduki olek)
4	Toide/vaigistamine
5	Helisätted

Joonis 3. Kiire hüpe

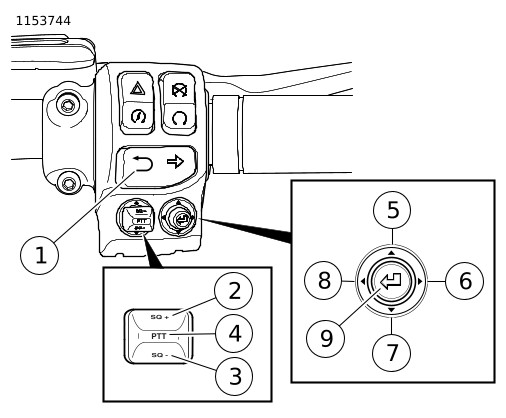

Parema käe juhtseadised

Joonis 4. Parema käe helifunktsioonide juhtseadised

Tabel 3. Parema käe helifunktsioonide juhtseadised

ÜKSUS	NIMI	FUNKTSIOON
1	Tagasi	Lühike vajutus: tagasi eelmisele ekraanile. Pikk vajutus: ekraan vahetab tavapärase päevase värvi ja kõrge kontrastsusega värvi vahel.
2	CB Squelch + (CB (avaliku sagedusala) mürablokeering +)	Suurendab CB (avaliku sagedusala) mürablokeeringu taset (kui kuulub varustusse).
3	CB Squelch + (CB (avaliku sagedusala) mürablokeering –)	Vähendab CB (avaliku sagedusala) mürablokeeringu taset (kui kuulub varustusse).
4	CB Push to Talk (CB (avalik sagedusala) vajutage rääkimiseks)	CB (avaliku sagedusala) kanalil / sisetelefonis edastamiseks vajutage ja hoidke all (kui kuulub varustusse).
5	Cursor Up (Kursor üles)	Liigutab esiletõstu läbi valikute üles.
6	Cursor Right (Kursor paremale)	Liigutab esiletõstu läbi valikute paremale. Tüüner: järgmine eelseadistus.
7	Cursor Down (Kursor alla)	Liigutab esiletõstu läbi valikute alla.
8	Cursor Left (Kursor vasakule)	Liigutab esiletõstu läbi valikute vasakule. Tüüner: eelmine eelseadistus.
9	Select/Enter (Vali/sisesta)	Valib esiletõstetud kirje.

PÕHITOIMING

Süsteemi SISSE-/VÄLJALÜLITAMINE

MÄRKUS.

Heli vaigistamiseks või sisselülitamiseks vajutage korraks nuppu Power/Mute (Toide/vaigistamine) (1).

Lülitage toide asendisse Accessory (Tarvik), Ignition (Süüde) või Run (CVO) (Käivita (CVO)).

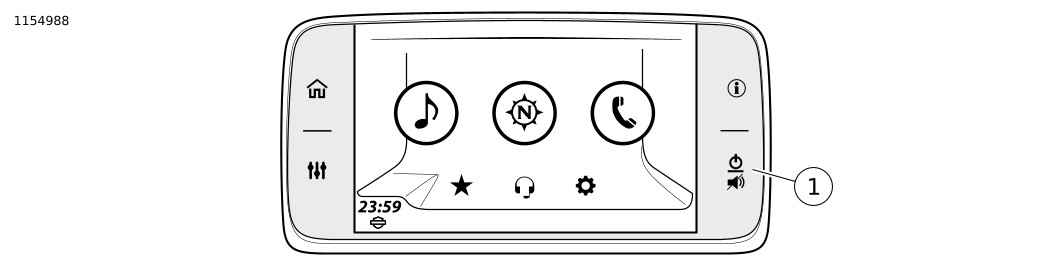

Vt Joonis 5. Raadio SISSELÜLITAMISEKS vajutage nuppu Power/Mute (Toide/vaigistus) (1).

1	Toide/vaigistamine

Joonis 5. Süsteemi SISSE-/VÄLJALÜLITAMINE

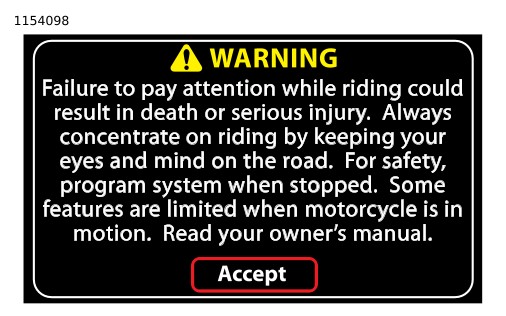

Vt jaotist Joonis 6. Lugege hoiatust ja valige Accept (Võta vastu).

Joonis 6. Hoiatus ja vastuvõtmine

Raadio VÄLJALÜLITAMISEKS vajutage nuppu Power/Mute (Toide/vaigistus) (1) ja hoidke seda all 3 sekundit.

RAADIO

Allika valimine

1.	Navigeerige: Home > Audio (Avaekraan > Heli).
2.	Vt jaotist Joonis 7. Valige: väli Source (Allikas). a. Tüüner: AM – FM – WB (valikud erinevad Euroopa Liidus). b. Meedia: USB (kui see on ühendatud), telefon (Bluetooth), SiriusXM (kui on varustuses).

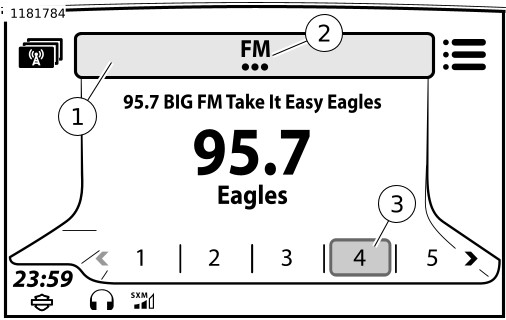

1	Allikaväli (valitav)
2	Tüüner või meediumivalik
3	Eelseadistused (1–5, kuni 20)

Joonis 7. Allika valik

Jaama otsimine ja salvestamine

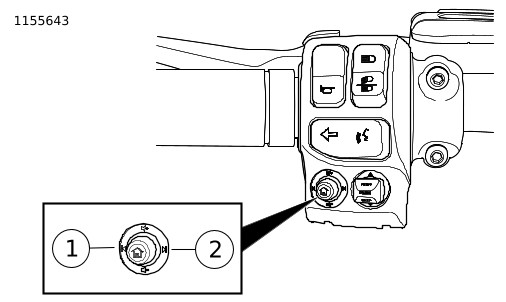

1.	Vt Joonis 8. Valige: vasaku juhtseadise nupp Seek Down (Otsi allapoole) (1) või Seek Up (Otsi ülespoole) (2).
2.	Vt jaotist Joonis 7. Vajutage ekraani ja hoidke eelhäälestust, kuni see piiksub.

1	Otsi allapoole
2	Otsi ülespoole

Joonis 8. Raadiojaama otsimine

SEADISTUS

MÄRKUS.

Nupp Audio Settings (Helisätted) raadio esipaneelil saab olla otseteeks samade seadistuste tegemisele.

Helisätted

1.	Navigeerige: Home > Setup > Audio Settings (Avaleht > Seadistamine > Heliseaded).
2.	Reguleerige: Bass või Treble (Kõrgsagedus).

Valige kõlarid või peakomplektid (kui peakomplekt on varustuses)

1.	Navigeerige: Home > Setup > Audio Settings > Audio Routing (Avaleht > Seadistamine> Heli seaded> Heli marsruutimine).
2.	Vt jaotist Joonis 9. Valige: Speaker (Kõlar) või Headset (Peakomplekt). Joonis 9. Kõlar või peakomplekt

Kõlari helitugevused

1.	Navigeerige: Home > Setup > Audio Settings > Speaker Volumes (Avaleht > Seadistamine> Heli seaded> Kõlarite helitugevused).
2.	Reguleerige: Media/Tuner (Meedia/tüüner), Prompt Nav (Navigeerimise teadaanded), Phone (Telefon), CB, Beep (Piiks).

BLUETOOTH

Telefoni või muu seadme sidumine

1.	Aktiveerige seadmel Bluetooth.
2.	Navigeerige: Home > Phone (Avaleht > Telefon).
3.	Teade: No device connected (Seadet pole ühendatud). Kas sooviksite seadet ühendada? a. Valige: Yes (Jah).
4.	Valige: Add new device (Lisa uus seade).
5.	Viip: kas PIN-kood kattub seadmes kuvatavaga? a. Kontrollige helisüsteemis ja seadmes olevaid PIN-koode (automaatselt genereeritud). b. Valige: Yes (Jah) (numbrite sobimisel).
6.	Teade: Would you like to set an Emergency number? (Kas soovite hädaabinumbri seada?) a. Valige: Yes (Jah) või No (Ei).

Heli voogesitamine

MÄRKUS.

Enne kasutamist tuleb seade helisüsteemiga Boom! siduda. Vt Heli → Bluetooth. Seade peab toetama ka Bluetoothi heli voogedastuse profiili.

1.	Navigeerige: Home > Audio (Avaekraan > Heli).
2.	Vt jaotist Joonis 7. Valige: väli Source (Allikas).
3.	Valige: telefon (Bluetooth).

TELEFON

Kõne tegemine

MÄRKUS.

Enne kasutamist teabesüsteemis Boom! Box tuleb telefon helisüsteemiga siduda. Vt jaotist Heli → Bluetooth.
Kõnede tegemiseks ja vastuvõtmiseks Bluetoothi kaudu on vaja Harley-Davidsoni mikrofoniga peakomplekti.

1.	Navigeerige: Home > Phone (Avaleht > Telefon).

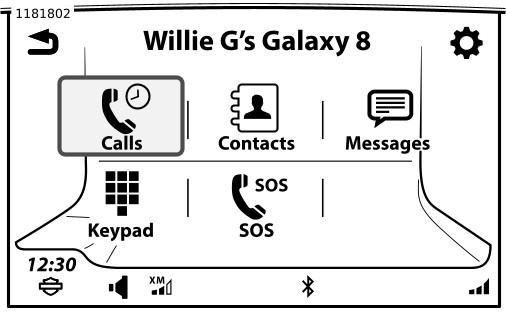

2.	Vt jaotist Joonis 10. Valige: ikoon telefoni menüüst.

Joonis 10. Telefoni menüü

Kõnele vastamine

Valige: Accept (Võta vastu) või Ignore (Eira).

KÕNETUVASTUS

MÄRKUS.

Kaugjuhtimispulti näidatakse lüliti Voice Recognition (Kõnetuvastus) vajutamisel. Kaugjuhtimispuldi ekraanil on näha sageli kasutatavad käsud koos joonelemendiga rohkemate käskude kuvamiseks.

1.	Vt jaotist Joonis 2. Valige: Voice recognition (Kõnetuvastus).
2.	Kui süsteem piiksub, öelge häälkäsk rahulikult ja normaalselt peakomplekti mikrofoni.

NAVIGATSIOONISÜSTEEM

Kaardi kuva

MÄRKUS.

Lisateabe saamiseks vt seadme Boom! Box kasutusjuhendit.

1.	Navigeerige: Home > Navigation (Avaleht > Navigeerimine).

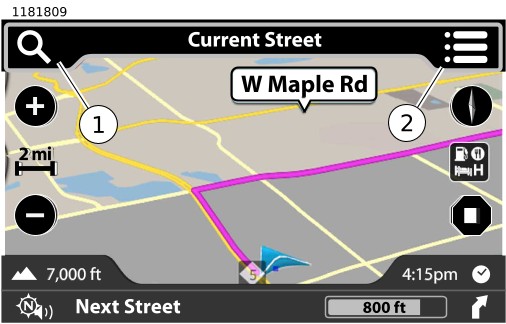

2.	Vt Joonis 11. Valige: ikoon Search (Otsing) või Menu (Menüü). See on sihtkohtade otsimise lähtepunkt.

1	Otsinguikoon
2	Menüüikoon

Joonis 11. Kaardi kuva

Kategooriast valimine

1.	Navigeerige: Home > Navigation (Avaleht > Navigeerimine).
2.	Valige: ikoon Search (Otsing).

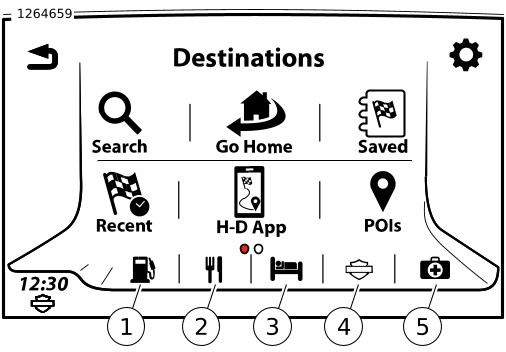

3.	Vt Joonis 12. Valige: ikoon Category (Kategooria).

1	Kütus
2	Toit
3	Hotell
4	Harley-Davidsoni edasimüüja
5	Hädaolukord

Joonis 12. Kategooriad

Aadressi sisestamine

1.	Navigeerige: Home > Navigation (Avaleht > Navigeerimine).
2.	Valige: ikoon Search (Otsing).
3.	Valige: käsk Search (Otsi).

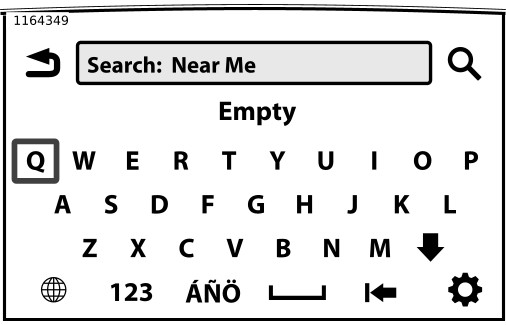

4.	Vt Joonis 13. Teade: Search: Near Me (Otsi: minu lähedal) a. Sisestage asukoha aadress.

Joonis 13. Aadressi sisestamine

Sihtkoha salvestamine: Avaleht

1.	Navigeerige: Home > Navigation (Avaleht > Navigeerimine).
2.	Valige: ikoon Search (Otsing).
3.	Valige: ikoon Go Home (Mine koju).
4.	Valige ekraanilt Set Home (Kodu määramine) sihtkoht (tehke otsing, valige hiljutine sihtkoht, POI või salvestatud fail).
5.	Valige: Save (Salvesta).
6.	Valige: As Home (Avalehena).

Marsruut sihtkohta: Avaleht

1.	Navigeerige: Home > Navigation (Avaleht > Navigeerimine).
2.	Valige: ikoon Search (Otsing).
3.	Valige: ikoon Go Home (Mine koju).
